所屬科目：技檢◆工業配線
1. 如圖1所示之符號表示
(A)電抗器 (B)避雷器 (C)蓄電池 (D)電容器
2. 如圖2所示係表示
(A)過電壓接地電驛 (B)過電流接地電驛 (C)過電流電驛 (D)過電壓電驛
3. 將直流(DC)轉為交流(AC)的設備是 (A)整流器 (B)比流器 (C)換流器(Inverter) (D)濾波器
4. 若使用150/5 A貫通匝數1匝之比流器配合0～50/5 A電流表時，比流器所需貫通之匝數為 (A)4匝 (B)3匝 (C)2匝 (D)1匝
5. 低壓用戶之一台三相220 V電動機，如容量超過15 HP時，則其啟動電流應限制於不超過額定全載電流之 (A)3.5倍 (B)4.5倍 (C)5倍 (D)6倍
6. 相四極之鼠籠型感應電動機，通常其啟動電流約為全載電流之 (A)8～10倍 (B)5～6倍 (C)3～4倍 (D)1.5～2倍
7. 無熔線開關啟斷容量(IC)之選定，是依 (A)閃爍電壓 (B)電壓降 (C)功率因數 (D)線路之短路電流
8. 下列何者為接觸型感測開關？ (A)限制開關 (B)光電開關 (C)電容式近接開關 (D)電感式近接開關
9. 高感度漏電斷路器之動作電流及時間分別為 (A)30 mA及1秒以下 (B)100 mA及0.1秒以下 (C)30 mA及0.1秒以下 (D)50 mA及1秒以下
10. 正逆轉用電磁接觸器發生同時接觸故障，其原因為 (A)切換時間太快 (B)連鎖裝置失效或沒有安裝 (C)電磁接觸器之主接點熔解而黏住 (D)上述三種原因全有可能發生
11. 電力熔絲之主要用途為 (A)過載保護 (B)過壓保護 (C)接地保護 (D)短路保護
12. 同步電動機於功因落後運轉中，若將激磁電流略為增加，則 (A)功率因數不變 (B)轉速減少 (C)功率因數提高 (D)轉速增加
13. 如圖3所示為利用OR及AND邏輯閘之組合。當START按鈕按下後放開，則LED
(A)不亮 (B)亮且繼續亮 (C)斷續亮 (D)亮一下即熄滅

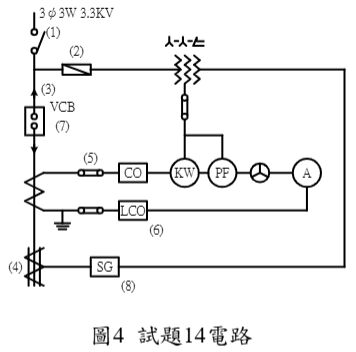

14. 如圖4所示，編號(6)為何種電驛
(A)小勢力過電流電驛 (B)欠電壓電驛 (C)過電壓電驛 (D)過電流電驛
15. 保護變壓器內部故障之電驛為 (A)距離電驛 (B)差動電驛 (C)逆相電驛 (D)接地電驛
16. 變壓器浸在油中之目的，在於 (A)防止潮濕 (B)提高效率 (C)為絕緣及冷卻之目的 (D)防止噪音
17. 如圖5所示之變壓器測試電路，其目的為
(A)量測鐵損 (B)量測繞線等效阻抗 (C)量測銅損 (D)量測變壓器效率
18. 如圖6所示之電橋，其保持平衡（即G無電流流通）之條件為
(A)R1R2=R3R4 (B)R1/R2=R4/R3 (C)R1+R3=R2+R4 (D)R1R4=R2R3
19. 正反器元件符號中所標註的CLK端為 (A)歸零訊號端 (B)訊號輸出端 (C)觸發訊號端 (D)訊號輸入端
20. 比壓器(PT)超過負擔時，比壓器二次測 (A)電壓下降 (B)電壓上升 (C)電流下降 (D)電流不變
21. 若減少直流分激電動機之激磁電流，則電動機轉速 (A)不變 (B)停止不動 (C)減少 (D)增加
22. 控制單相感應電動機轉速的方法為 (A)改變外加電壓相序 (B)改變場軛材質 (C)改變電源頻率 (D)改變外加電阻大小
23. 有關電壓表敘述下列何者不正確？ (A)與高電阻器並聯後可測更高電壓 (B)與負載並聯測定電壓 (C)其內阻大於電流表內阻 (D)與高阻器串連後可測更高電壓
24. 漏電斷路器主要用於保護何種故障？ (A)過電壓 (B)過載電流 (C)線路短路 (D)接地
25. 供電電壓比額定電壓降低10%時，三相感應電動機之最大轉矩約降低多少(%)？ (A)5 (B)10 (C)16 (D)19
26. 測量光線明亮程度的儀表是 (A)示波器 (B)照度表 (C)頻率表 (D)轉速表
27. 低壓控制盤內交流控制導線之顏色，原則上為 (A)黃色 (B)藍色 (C)黑色 (D)紅色
28. 白色指示燈之功能為 (A)運轉指示 (B)停止指示 (C)電源指示 (D)過載指示
29. 下列何種電氣器具功率因數較佳 (A)洗衣機 (B)電鍋 (C)水銀燈 (D)交流電孤焊接機
30. 串聯電路諧振時 (A)阻抗最小 (B)導納最小 (C)電流最小 (D)功率因數最小
31. 某工廠受電盤中裝置有CO、LCO、UV、OV等保護電驛，如電源電壓緩慢下降，而至停電時，那只電驛會動作？ (A)OV (B)LCO (C)UV (D)CO
32. 電容器組中串聯電抗器之目的為 (A)改善線路壓降 (B)提高有效功率 (C)抑制投入時之突入電流 (D)增加電容抗
33. 台60 Hz、4極三相感應電動機，滿載轉速為1620 rpm，其轉差率為 (A)2% (B)10% (C)12% (D)14%
34. 碳質電阻器其色碼標示依次為紅、紫、橙與銀色，其值為 (A)47 k ± ±10% (B)27 k ± ±10% (C)2.7 k ± ±5% (D)4.7 k ± ±10%
35. 下列何者可以避免三相感應電動機因逆轉所造成之損害 (A)棘輪電驛 (B)2E電驛 (C)保持電驛 (D)相序電驛
36. 般常用之三用電表無法量測 (A)交流電流 (B)直流電壓 (C)交流電壓 (D)直流電流
37. 以兩瓦特表測量三相電功率，若兩讀數相等，則表示功率因數為 (A)0 (B)0.5 (C)0.866 (D)1
38. 高阻計(Megger)能測量 (A)電壓 (B)絕緣電阻 (C)接地電阻 (D)電流
39. 熱動式過載電驛通過過載電流愈大時 (A)其動作時間愈短 (B)其動作時間愈長 (C)其動作時間與過電流之大小無關 (D)以上皆非
40. 電磁接觸器之主要功能在 (A)保護過載電流 (B)保護短路電流 (C)接通及切斷電源 (D)防止接地事故
41. 如圖7所示電路，假設二極體的順向導通電壓為0.7 V，若不考慮順向電阻，則 ID1為多少mA？
(A)1.0 (B)2.1 (C)2.7 (D)3.0
42. 如圖8所示之理想運算放大器電路，若vi = -3 V，則vo為
(A)-3 V (B)8 V (C)5 V (D)12 V
43. 就平衡三相Y接負載而言，下列何者正確？ (A)線電壓等於相電壓 (B)線電流等於相電流 (C)線電壓等於相電壓的 √2 倍 (D)線電流等於相電流的√ 3 倍
44. 如圖9所示電路，電阻R為
(A)1 Ω (B)2 Ω (C)4 Ω (D)7 Ω
45. 如圖10所示之電路，則電流Io為多少mA？
(A)0.75 (B)0.8 (C)0.5 (D)1.25
46. 如圖11所示電路，調整 RL ，使得 RL 電阻上獲得最大功率消耗，則此最大功率消耗 Pmax 為
(A)0.1 W (B)0.2 W (C)0.4 W (D)1 W
47. 如圖12所示電路，等效電感值Leq為
(A)8 H (B)7.5 H (C)7 H (D)3 H
48. 在一RLC串聯電路中，若電阻R，電感L及電容C三者均為100 Ω，則其串聯總阻抗為 (A)100 Ω (B)200 Ω (C)300 Ω (D)400 Ω
49. 如圖13電路，Vb為
(A)10 V (B)20 V (C)30 V (D)40 V
50. 如圖14電路，則電流i為
(A)0.6 A (B)1.2 A (C)2.4 A (D)4.8 A
