| 申論題 | 1.若拘束運勳鏈的連桿數目為8，則所需對偶數目爲____ ° |
| 申論題 | 2.某雙線螺紋之螺距為P，節圖直徑為D，則其導程角θ＝＿＿＿＿ |
| 申論題 | 3一螺栓規袼標註為M 30 x 3 x 45 -1，則此螺检螺距為 ＿＿＿＿＿mm ◎ |
| 申論題 | 4,將—方键50 mm x 50 mni x 200 mm安裝在轉上,若轉軸以300 rpm定速轉動，則此方鍵所 承受之壓應力為剪應力的 ＿＿＿＿倍° |

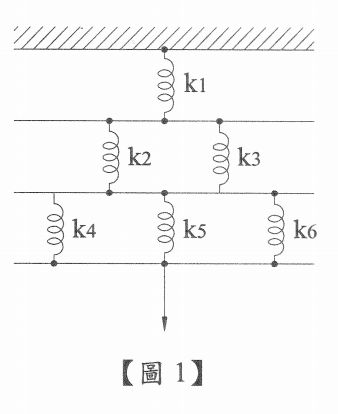

| 申論題 | 5.如右下【圖1】拉伸彈簧並聯與串聯合併使用，若k1=40kgf/cm，k2=k3=k4=k5=k6=20kgfcm ，當承受300 kgf負荷時，則彈箐總伸長量爲 ＿＿＿＿cm ◎ |
| 申論題 | 6.假設軸徑為25 mm之轉抽，若其徑向抽承寬度為50 mm，軸承 容許壓力強度為100 N/cm2，則此徑向轴承可承受之最大徑向 力為 ＿＿＿＿N。 |
| 申論題 | A、B兩皮帶傳動輪，主動輪A直徑為10cm，轉速為500rpm，從動輪B直徑為21cm，皮帶厚度為1cm，皮帶與皮帶輪之間的滑動率為2%，則B輪實際轉速為____rpm。 |
| 申論題 | 8.兩相等橢圓輪，被用來傳遞平行軸間的運動，兩軸心位於焦點上，且軸心距離等於長軸長度，若最小角速比為0.2，則最大角速比為____。 |
| 申論題 | 9.在無滑動條件下，A、B兩摩擦輪，迴轉方向相同，兩輪軸中心距15 cm，A輪較B輪直徑小，且A輪轉速爲300 rpm，B輪轉速為100 rpm，則B輪直徑為 _____ cm ° |
| 申論題 | 10名一機械之機槭利益為4，摩檫損失為40% ’若要擎勳900N之負荷’則須施力_—N。 |
| 申論題 | 11從動件之中心緣通過偏心輪中心、所組威的偏心A輪，其從動件的運動行程為90 mm，則偏心、 凸輪的偏心距離爲＿＿＿mm。 |
| 申論題 | 12,有一支公制標準錐度為1/50 ,長度150 mm之圖錐銷（或稱推拔鏑），不計尺寸公差。小端的 直徑為50 mm，則大端的直徑為___ mm ° |
| 申論題 | 13^ 6個連桿的機構，則其瞵心總數有 個° |
| 申論題 | 1一對外接正齒輪，小齒輪齒數為35，大齒輪齒數為55，模數2，則此雨齒輪中心距離＿＿mm |
| 申論題 | 15滞狀制勳器之緊邊張力為F1,鬆邊張力為F2，鼓輻半徑爲R -則制勳扭力矩爲 ___ |
| 申論題 | 16'人騎腳踏車踩踏運動過程，屬於四連桿機構中_____機構的應用◎ |
| 申論題 | 17/液體在穩流狀態下，若有一管徑由200 mm，管内流遠 爲5 cm / sec，管徑國安裝空闕的需要，縮小爲100 mm 、則繼+後之管內流速為___ cm / sec ° |
| 申論題 | 18依日内瓦（Geneva)機構，欲使從動輪轉勳1 圈’則原 動輪須轉動＿＿＿＿圈◎ |
| 申論題 | 19,往復滑塊曲柄機搆為曲柄作迴轉運勳’滑塊在固定桿 滑槽上作往復直線運動，曲柄每迴轉一_有＿＿＿＿＿＿個 死點位置◎ |

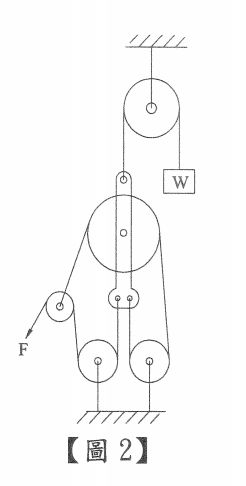

| 申論題 | 2(1如右[圖2]所示，若欲拉起105 kg的重物W，不計摩 擦損失，則拉力F至少須大於＿＿＿＿kgf。 |

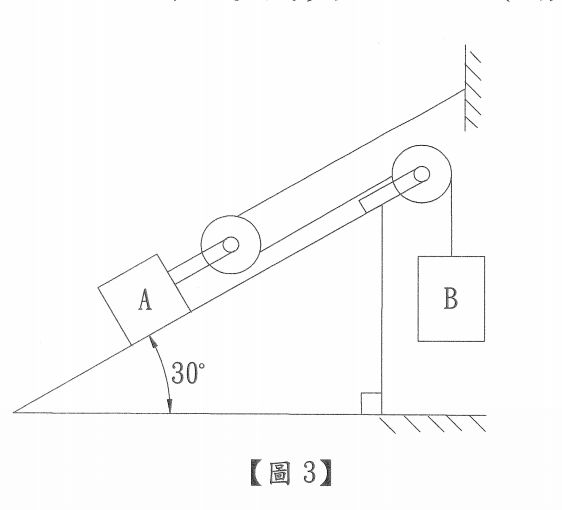

| 申論題 | 1.如下【圖3】所示，物體A重10 kg，物體B重20 kg ，5重力加速度g = 9.8m/sec2 ，物體B距離地板高度10 m，斜面為粗糙面，若不計滑輪重量與滑輪摩檫損失，試求：
 【題組】 如下【圖3】所示，物體A重10 kg，物體B重20 kg，重力加速度g = 9.8 m/sec2 ，物體B距離地板高度10 m，斜面為粗糙面，若不計滑輪重量與滑輪摩檫損失，試求： ![\"5ce1406b5e73f.jpg\"](\"https://img.yamol.tw/file/5ce1406b5e73f.jpg\") 【題組】(1)當物體A、B處於靜力平衡時，(a)繩子的張力爲多少牛頓（N) ? (2分）
|
| 申論題 | 【題組】(1)當物體A、B處於靜力平衡時，(b)物體A與斜面之摩擦力為多少年頓（N) ? (3分 |
| 申論題 | 【題組】(2)若將斜面摩擦係數變小，使物體B從靜止狀態開始向下移勳，2秒後落至地板上，則物體B之等加速度為多少m/ sec2 ? (5分） |
| 申論題 | 2.兩鏈輪中心距離為150 cm ^鏈節長度為3 cm •大鏈輪齒數爲60齒• +鏈輪齒數為30齒， sin3° = 0.05，sin6° = 0.10 5 ir= 3.14 ?言式求:
【題組】 (1)太鏈輪之節_直徑為多少cm? (2分） |
| 申論題 | 【題組】〔2)小鏈輪之節_直徑為多少cm? (2分） |
| 申論題 | 【題組】(3)鏈條長度為多少cm? (3分） |
| 申論題 | 【題組】(4)鏈條節數為幾節？ (3分) |

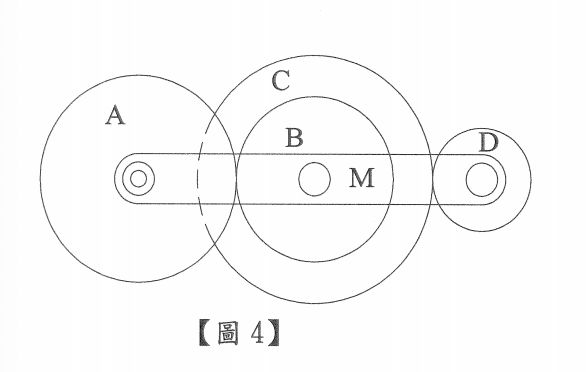

| 申論題 | 3如下【圖4】所示爲複式周轉輪系，其中A、B、C及D齒輪分別為50齒、30齒、垂齒及 25齒，若A齒輪順時對方向旋轉4 rpm ’旋臂M繞A齒輪之軸心逆時對方#:5 rpm ^ it 求: 【題組】 (1) B齒輪轉向為何？（2分） |
| 申論題 | 【題組】(2) B齒輪轉逢為多少rpm ? (3分） |
| 申論題 | 【題組】(3) D齒輪轉向爲何？（2分） |
| 申論題 | 【題組】(4) D齒輪轉速為多少rpm? (3分） |
| 申論題 | 4。如了【圖5】所示為T字形觀面積’假設重力場、厚度與材質皆爲均勻’試求：
【題組】- (1)重心、位置X為多少am? (2分） |
| 申論題 | 【題組】(2)重心位置Y為多少cm? (3分) |
| 申論題 | 【題組】(3 )對水平形心軸之慣性矩為多少cm4 ? (5分） |
| 申論題 | 1.常用公制測量單位中之5μm表示_______mm。 |
| 申論題 | 2.銲接時,惰性鎢極電弧銲法(TIG)最常用的保護氣體為______氣。 |
| 申論題 | 3.車床作業時,欲車削一錐度,已知工件大徑30mm，小徑20mm，錐度為1/25，其錐度長為 _________mm。 |
| 申論題 | 4.有一齒輪之徑節為5,齒數為40,其節圓直徑為_______吋。 |
| 申論題 | 5.如孔之尺寸為 |
| 申論題 | 6.滾動軸承之公稱號碼為6310,其內徑為________ mm。 |
| 申論題 | 7.螺紋標註片「 |
| 申論題 | 8.有一軸轉速600rpm,扭矩7460牛頓-米(N-m),則此軸所傳送之功率為_______ HP.。 |
| 申論題 | 9.車削外徑50mm的中碳鋼棒,轉速1000rpm,則切削速度為______m/minㆍ (π= 3.14) |
| 申論題 | 10.如下【圖1】所示,以精度0.02mm的游標尺來量測某一工件時,其主尺與副尺刻線在打
『*』字位置對齊,則該游標卡尺正確讀數應為_______ mm 。 |
| 申論題 | 11.在鐵碳平衡圖中,沃斯田鐵同時析出肥粒鐵與雪明碳鐵的共析線(即A1變態點),其溫度為_______ ℃。 |
| 申論題 | 12.有3支材質、長度及受力狀況都相同之簡支樑,其截面積尺寸高✖寛分別為A樑:8cmx2cm ,B樑:4cmx4cm,C樑:2cmx8cm,則______樑產生之彎曲應力最大。 |

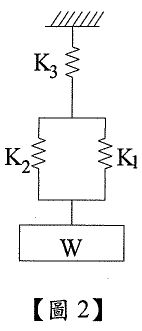

| 申論題 | 13.如下【圖2】所示之彈簧組合,K代表彈簧常數,K1=120N/mm、K2=80N/mm、K3=50
N/mm,則組合後其總彈簧常數為_______N/mm
。 |
| 申論題 | 14.有一圓筒型蒸汽鍋爐,其直徑為2m,厚度為1cm。若其內之蒸汽壓力為10kgf/cm2,則作用於材料之最大張應力為________ kgf/cm2 。 |
| 申論題 | 15.如右【圖3】所示之桁架,BC構件之內力為_______ kgf。 |

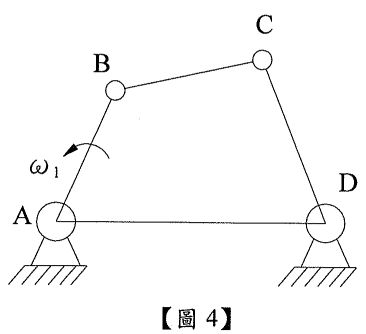

| 申論題 | 16.如右【圖4】所示之四連桿機構, |
| 申論題 | 17.在圓周運動中,若某一點的切加速度大小為at,法線加速度大小為an,則該點的加速度大小為_________。 |
| 申論題 | 18.有一金屬圓棒直徑10mm,長度100mm,受拉力作用後長度增長為110mm,則其應變值為_________。 |
| 申論題 | 19.設有一樑的最大撓度為 |

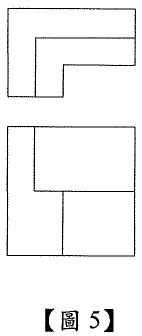

| 申論題 | 20.以第三角法繪出之主要視圖,已知其前視圖、俯視圖分別如下【圖5】所示,請徒手繪出其右側視圖__________。 |
| 申論題 | 1. 【題組】(1)假設作用力為F,荷重為W,請以關係式說明兩者與機械利益M之關係(2分)；並 說明機械利益M值與省時、省力之關係。(2分) |
| 申論題 | 【題組】(2)請以關係式說明機械效率與輸出功、輸入功之關係。(3分) |
| 申論題 | 【題組】(3)一般精密圓孔加工須做搪孔、鑽孔、孔及鑽中心孔工作,請將此4項工作以先後順序寫出。(3分) |

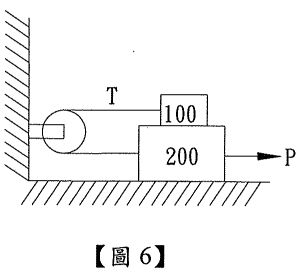

| 申論題 | 2.如右【圖6】所示,上下兩滑塊之重量分別為 100kgf、
200kgf,假設繩與滑輪間無摩擦,且繩與滑輪重量不計,
各平面間之摩擦係數均為0.2,且繩子之上下兩段均保持水平,若以一水平拉力P拉動此物體,恰可使物體產生
滑動,試求 【題組】(1)繩子張力T為多少kgf?(5分) |
| 申論題 | 【題組】(2)水平拉力P為多少kgf?(5分) |

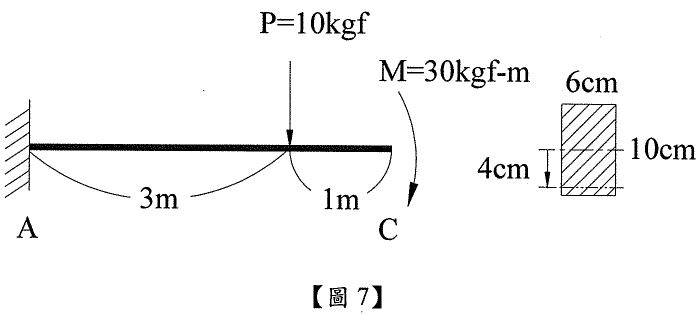

| 申論題 | 3.如下【圖7】所示為一懸臂樑及之橫斷面,試求 【題組】(1)固定端A所產生的彎曲力矩(MA)為何?(3分) |
| 申論題 | 【題組】(2)此橫斷面之慣性矩(I)為何?(2分) |
| 申論題 | 【題組】(3)在橫斷面中性軸下方4cm處的正交應力為何?(3分)該處為拉應力或壓感力? (2分) |

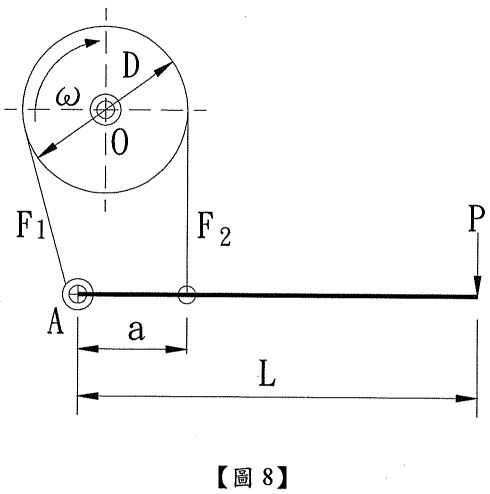

| 申論題 | 4.如下【圖8】所示為一鋼帶制動器,制動鼓以角速度ω順時針方向旋轉,其直徑D=20cm,且a=16cm,L=100cm。鋼帶緊邊拉力F1對鬆邊拉力F2之比值
【題組】(1)緊邊拉力F1為多少kgf?(5分) |
| 申論題 | 【題組】(2)作用於桿端之力P為多少kgf?(5分)(計算至小數點後第1位,以下四捨五入) |
| 申論題 | 1.常用的長度單位1mil等於______mm。 |
| 申論題 | 2.水、火力與核能發電機組的對心工作將影響運轉可靠度，各組裝機件的同心度會影響定位公 差，同心度的符號為______。 |
| 申論題 | 3. M20x2為國際公制標準螺紋標示法，表示公稱直徑為20 mm，螺距為2 mm，螺紋角度則為 ______度° |
| 申論題 | 4.以指示量錶檢驗一機件之兩平面高低差時，指示量錶指示值如下【圖1】分別所示，則兩平 面高低差為______tnm。 【圖1】
 |
| 申論題 | 5.研磨滑塊工件，研磨砂輪的記號為「WA-36-J-5-V-lA-200x25x32」，其中代表砂輪的「組織 」為______° |
| 申論題 | 6.兩個彈簧的彈簧常數各為K1及K2，串聯時彈簧的總彈簧常數K =______。 |
| 申論題 | 7.腳踏車鏈輪，前鏈輪為50齒，後鏈輪為13齒，當前鏈輪轉速為130rpm時，後鏈輪轉速為 ________rpm。 |
| 申論題 | 8.鋼板長240 mm x寬100 mm x厚50 mm，假設其破壞剪應力為250 kg/cm2 ,若欲將其對半 剪斷，則需最小剪力為______kg。 |
| 申論題 | 9. 一工具櫃重為W、寬為b，如下【圖2】所示，工具櫃與水平面之摩擦係數為 υ，人推工具 櫃，欲使工具櫃移動而不傾倒，則水平力P之作用點最高位置h與摩擦係數υ的最簡關係式
為 h=______。
 |
| 申論題 | 10.如下【圖3】所示，試求A點的反力為______kg。
 |
| 申論題 | 11.用於表示公制齒輪之大小，為每齒'所含節圓直徑之尺寸，稱為_____。 |
| 申論題 | 12.以周緣距凸輪中心之最短距離為半徑，所晝得的圓為_______。 |
| 申論題 | 13.將金屬材料在常溫或金屬的________溫度以下進行加工，此種加工過程稱為冷作，又稱常溫 加工° |
| 申論題 | 14.含碳量在________%之鋼，稱為共析鋼，其徐冷至常溫時，全部成為波來鐵。 |
| 申論題 | 15.工廠裡’公制單位所謂的「一條」表示________mm。 |
| 申論題 | 16.車床進刀刻度盤每小格的切削深度為0.02 mm，若要將工件的直徑從39.6 mm車削成38 mm ，則車刀還需進刀________小格。 |
| 申論題 | 17.如下【圖4】所示制動器，若制動塊與鼓輪間之摩擦係數為0.2，以200N之作用力施於槓桿 上，可使制動鼓輪停止不動，若鼓輪為順時針方向迴轉時之制動力矩為________N-mm。
 |
| 申論題 | 18.如下【圖5】所示滑輪組，若施力F為50 N，且機械效率為80%，則可吊起重物W為
________N。
 |
| 申論題 | 19.以精度0.01 mm的分厘卡量測一工件尺寸時，量測值如下【圖6】所示，請問_分厘卡讀數為 ________mm °
|
| 申論題 | 20.已知上視圖及前視圖如下【圖7】所示，請以第三角法徒手繪出其右側視圖________。
 |
| 申論題 | [問答與計算]
1.如下【圖8】所示之結構受到五個外力作用，各外力單位為牛頓(N)，各長度單位為公分 (cm)  試求：
【題組】 (1)外力在A點形成的總力矩為多少N- cm? (4分） |
| 申論題 | 【題組】(2) A點反作用力RA之分力Ax及Ay分別各為多少N?(各為2分） |
| 申論題 | 【題組】(3)B點反作用力RB為多少N? (2分） |
| 申論題 | [問答與計算]
2. CNS電弧銲接銲條規格如下所示：  【題組】 (1)請說明規格中1、2、3、4、5之代表意思？（各為1分） |
| 申論題 | 【題組】(2)請問銲接方法中，平銲、橫銲、立銲、仰銲各以何種英文符號表示？（各為1分） |
| 申論題 | 【題組】(3)請問銲接符號 表示為何？（ 1分）
|
| 申論題 | [問答與計算]
3.如下【圖9】所示兩鋼板以填角銲接合，板厚為2 cm，板寬為15 cm，若P為9000 kg時，鋼 板機械強度仍足以承受負荷，  試求： 【題組】 (1)接頭之剪應力為多少kg/cm2 ? (5分） |
| 申論題 | 【題組】(2)若兩鋼板改以對接銲接，如下【圖10】所示，板厚、板寬及P值不變，則接頭之拉應力 為多少kg/cm2 ? (5分） |
| 申論題 | [問答與計算]
4.物體同時在x、y、z軸受三正交之張力，則x、y、z軸之應力分別為σx、σy、σz，如下【圖 11】所示，  彈性係數以E表示，蒲松比以υ表示，試推導各軸應變關係式： 【題組】 (1)x軸的應變  為何？（2分）
|
| 申論題 | 【題組】(2)y軸的應變 為何？（2分）
|
| 申論題 | 【題組】(3)Z軸的應變 為何？
|
| 申論題 | 【題組】(4)當x軸未承受任何外力,其餘兩軸承受外力不變時, 為何?
|
| 申論題 | 【題組】(5)當物體三方向承受相等應力 為何?
|
| 申論題 | 1.如下【圖 1】所示，一物體 W 之重量 2000 N，以 AB 吊索及 BC 鋼桿之結構支撐其重量，若 BC 鋼桿之降伏強度為 500 MPa，安全因數為 5，則 BC 鋼桿之截面積至少應為______mm2 |
| 申論題 | 2.直徑 40 mm 之傳動軸，其聯軸器以一只 5 mm × 5 mm × 20 mm 之方鍵固定於軸部，若於傳動過程中方鍵受力為 2000 N，此鍵所承受之剪應力為_____N/mm2。 |
| 申論題 | 3.機械結構中，扣環(retaining ring)的功用是限制機件在_____方向的移動。 |
| 申論題 | 4.內徑車削加工時，車床橫向進刀螺桿節距 6 mm，螺桿端手柄刻度環有 300 格，第一次車削後內徑為 50 mm，再向進刀方向進 12 格車削，車削後工作物內徑變為_____mm。 |
| 申論題 | 5.有一滑動損失為 2 ％之開口皮帶輪裝置(皮帶厚度不計)，主動輪直徑 300 mm，從動輪直徑 450 mm，當主動輪轉速 150 rpm 時，從動輪轉速為_____rpm。 |
| 申論題 | 6.有一內接平行軸正齒輪裝置，齒數分別為 140 齒與 40 齒，二者模數均為 4 mm/齒，試問此二只齒輪正確嚙合時之中心距離為_____mm。 |
| 申論題 | 7.以車床加工一全長 400 mm 物件，其中錐度部分長 200 mm、錐度 1/20，擬於車床以偏置尾座方式車製出此錐度，則此車床尾座偏置量應調整為_____mm。 |
| 申論題 | 8.某氣泡式水平儀靈敏度為 0.01 mm/m，經校正後，將其置於 60 公分長之平台檢測其水平情形，結果發現氣泡移動 2 刻度，試問此平台兩端高度差為_____mm。 |
| 申論題 | 9.三線螺紋每轉一周可前進 12 mm，則螺距為_____mm。 【請翻頁繼續作答】 |
| 申論題 | 10.發電機的機械效率為 90 %，馬達的機械效率為 90 %，兩者合併在一起使用時，機械效率為_____%。 |
| 申論題 | 11.絕對壓力為 3 atm 時，錶壓力為_____atm。（大氣壓力為 1 atm） |
| 申論題 | 12.將游標卡尺主尺 19 mm 之長度(主尺最小刻度為 1 mm)，在副尺(游尺)等分為 20 格，則該游標卡尺最小讀值為_____mm。 |
| 申論題 | 13.鋸條規格 300 × 12.7 × 0.64－24 T，此鋸條每 1 英吋長度內的鋸齒數目為_____齒。 |
| 申論題 | 14.砂輪編號 WA－60－H－8－V，其中代表砂輪磨料種類的是_____。 |
| 申論題 | 15.止推墊圈具有 4 cm 內徑及 6 cm 外徑，今承受正向壓力 100 kg/cm2，則其所承受的負載為 _____kg。（答案請以純數字表示，π= 3.14） |
| 申論題 | 16.車削外徑 20 mm 之銅棒，車床轉速 500 rpm，則其切削速度為_____m/min。（答案請以純數字表示，π= 3.14） |
| 申論題 | 17.帶輪傳動中，若 T1 為緊邊張力，T2 為鬆邊張力，則有效拉力為_____。 |

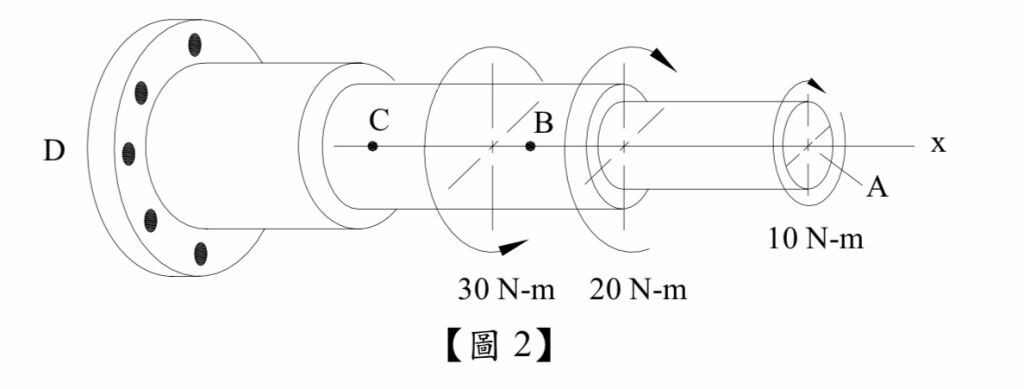

| 申論題 | 18.如下【圖 2】所示之圓軸，D 端固定於剛性結構，該圓軸受 3 個同心扭矩作用，C 點所受扭矩大小為_____N-m。 |

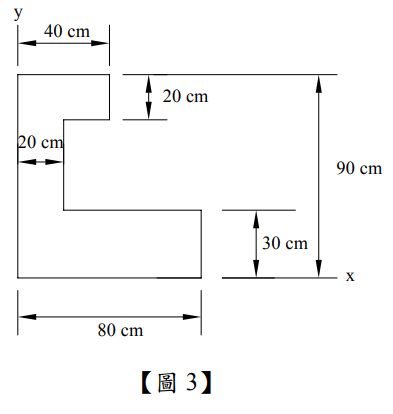

| 申論題 | 19.如下【圖 3】所示，該面積之重心座標 x為_____cm。
|
| 申論題 | 20.如下【圖 4】所示之滑輪組(輪重不計)，欲吊起 W = 300 kg 之重物時，F 須大於_____kg。
|
| 申論題 | 1.一螺旋壓縮彈簧受到 160 N 壓縮負荷作用時，其總長度為 100 mm，當負荷變成 200 N 時，其總長度為 80 mm，請問此彈簧之彈簧常數為多少 N/mm？（10 分） |
| 申論題 | 2.(1)製圖採用第三角法時，須在標題欄內或其他明顯處繪製的符號為何？（4 分） |
| 申論題 | (2)已知前視圖、俯視圖如下【圖 5】所示，請以第三角法徒手繪製右視圖。（6 分） |
| 申論題 | 3.如下【圖 6】所示之制動器，其摩擦係數μ= 0.6，鼓之半徑 R = 100 mm，桿長 a = 100 mm
，b = 100 mm，若其剎車扭力 T = 24000 kg-mm，求欲阻止其旋轉之操作力 P，最少須大於多少 kg？（10 分） |
| 申論題 | 4.如下【圖 7】所示，容器內裝滿油，L1 = 1000 mm，L2 = 50 mm，f = 10 kg，活塞 A 面積=
200 mm2，活塞 B 面積 = 2000 mm2，試求： 【題組】 (1)活塞 B 受到之向上推力為多少 kg？（6 分） |
| 申論題 | 【題組】(2)若活塞 A 向下移動距離 10 mm，求活塞 B 向上移動距離為多少 mm？（4 分） |
| 申論題 | 1.一螺拴標註為M18 x 2 x 50 -1，則其螺栓外徑為_____mm。 |
| 申論題 | 2.每吋4牙的單螺紋，導螺桿每轉一周，其導程 為_____mm。 |
| 申論題 | 3.兩只伸張彈簧，彈簧常數皆為10 kgf/cm，以串聯方式吊掛15 kgf荷重，則彈簧總變形量為 _____cm ° |
| 申論題 | 4.如下【圖1】所示螺旋起重機，其導程為10 mm，手柄長度R為100 mm，在不考慮摩擦力 情況下，若手柄端施力F為5kgf時，可舉起重物的重量W為_____kg。（答案請以π表示） |
| 申論題 | 5.若螺栓的公稱尺寸為D，則重級螺帽的厚度 為_____倍D。 |
| 申論題 | 6.英制標準斜鍵（Taper Key或稱推拔鍵）其斜度為每呎長有_____吋的高度差。 |
| 申論題 | 7.將一方鍵尺寸5 mm x 5 mm x 20 mm，裝置於直徑20 mm的轉軸上，若軸受100N-cm的扭轉 力矩，則該方鍵所承受的剪應力為_____MPa。 |
| 申論題 | 8.已知鏈條與鏈輪的傳動中，鏈條的平均線速度為30m/min，緊邊拉力為1000 N，則其傳送功 率為_____W。 |
| 申論題 | 9.一皮帶輪固定於轉轴上，其兩側的拉力及輪徑如下【圖2】所示，則此轉軸所產生的扭矩為 _____N-m。
|
| 申論題 | 10.如下【圖3】所示，在長10 m，高6 m的光滑斜面上，施一水平力F將100 kg重物向上推， 則水平力F至少須為_____kgf。 |
| 申論題 | 11.偏心凸輪為一種曲柄滑塊機構，若其偏心距離為50mm，則從動件的行程 為_____mm。 |
| 申論題 | 12.兩只外接正齒輪，其齒數分別為120齒和40齒，兩者模數均為2 mm/齒，當兩只齒輪相互正 確嚅合時的中心距離為_____mm。 |
| 申論題 | 13.如上【圖4】所示滑輪組，任何摩擦損失均忽略不計，則此滑輪組機械利益 為_____。
|
| 申論題 | 14.若一轉轴的外徑尺寸為 |
| 申論題 | 15.公稱號碼6207的滾動轴承，其内徑 為_____mm。 |
| 申論題 | 16.如上【圖5】所示為T形鋼板尺寸，單位為mm，假設厚度為均質，試求重心位置y為 _____mm °
|
| 申論題 | 17.電弧銲接銲條規格標示為CNS E4311，其中表示銲填金屬的機械性能最小抗拉強度為 _____kg/mm2 ° |
| 申論題 | 18.應力或壓力SI制單位換算1 MPa為_____Pa。 |
| 申論題 | 19.依據CNS標準液壓迴路圖符號，請以徒手繪出止回閥符 號_____。 |
| 申論題 | 20.根據第三角法視圖，已知物體的俯視圖和右側視圖，如下【圖6】所示，請以徒手繪出其前 視圖為_____。 |
| 申論題 | 1.如上【圖7】所示塊狀制動器，已知輪徑為30 cm，摩擦係數為0.4，欲產生900 N-cm的制動 力矩，則所需的制動力P為多少N? |
| 申論題 |
【題組】 (1)從動軸最高轉速與最低轉速的比值為多少？（5分） |
| 申論題 | 【題組】(2)從動轴第3級轉速ri3為多少rpm? (5分） |
| 申論題 | 3.如下【圖9】所示為複式周轉輪系，其中A、B及C齒輪分別為72齒、48齒及24齒，若A 齒輪順時針方向旋轉5 rpm，旋臂m繞A齒輪的轴心逆時針方向旋轉3 rpm，試求： 【題組】 (1)B齒輪轉速為多少rpm? (4分）旋轉方向為何？（1分） |
| 申論題 | 【題組】(2) C齒輪轉速為多少rpm? (4分）旋轉方向為何？（1分） |
| 申論題 | 4•如下【圖10】所示為簡支樑受力情形，試求： 【題組】 (1)A、B點的反作用力各為多少kgf?(各2分） |
| 申論題 | 【題組】(2) CD段所承受的剪力為多少kgf? (2分） |
| 申論題 | 【題組】(3)C、D點所承受的彎矩各為多少kgf-m?(各2分） |
,軸之尺寸為
,則二者配合之最大間隙為_______mm。
-13UNF-3B-2N」中,其中「13」代表的意義為______。
HP；π=3.14)。
=15 ，
,若ω1=60rpm,則 B點速度為 _______π in/sec。
,其中P為負載,
為長,E為楊氏係數,I為慣性矩,
則其彈簧常數K為________。
。假設鋼帶對制動鼓的制動扭矩T=900kgf-cm。試求
，與轴套内徑尺寸為
相互配合，則其最 大餘隙尺寸為_____mm。
2.如上【圖8】所示為一對五級相等塔輪，若主動軸固定轉速為120 rpm，從動軸最高轉速為 360 rpm，試求：
