| B | 1. 若有 2A 之電流流經截面積 1cm2，長度 5km 的導線，若此導線單位體積內的電子數為 9×1028個，試求此電流的流率？(A)0.5μm/sec (B)1.4μm/sec (C)2.1μm/sec (D)4.2μm/sec 。 |
| C | 2. 有一傳訊線路為電流訊號 4~20mA，用來檢測管路壓力 0~10KG/cm2 ，如果測得壓力(指示計)為 5KG/cm2，則訊號電流為？(A)4 (B)8(C)12(D)20mA。 |
| C | 3. 一個 150 伏標度之伏特計，電阻為 1200 歐姆，今將此計接於 125 伏之電路中，則所消耗之電功率為多少？(A)18.75(B)15 (C)13.02 (D)10 瓦特。 |
| D | 4. 為避免量測時因儀器所造之負載效應而產生誤差，儀器之輸入阻抗(Zi)應：(A)愈大愈好 (B)愈小愈好 (C)與待測裝置或電路之阻抗相同 (D)視待測物理量之性質或特性而定。 |
| B | 5. 下列何者為能量效率η的定義？(A) |
| C | 6. 右圖中所示，VCA= |
| D | 7. 右圖所示，VX之值為 |
| A | 8. 下圖所示，IN及 RN分別為 |
| C | 9. 距 Q 庫侖電荷 X 公尺處之電位為(A)Q/(4πεX2)(B)Q2/(4πεX2)(C)Q/(4πεX)(D)Q2/(4πεX)。 |
| D | 10. 發電機乃利用導體在磁場中運動而感應電勢，此原理即是利用(A)安培左手定則(B)安培右手定則(C)楞次定律(Lenz’s Law)(D)佛萊銘右手定則(Fleming’s Right-hand Rule)。 |
| A | 11. 應用戴維寧定律求解等效電路之等效電阻，應將：(A)電壓源短路，電流源斷路(B)電壓源斷路，電流源短路(C)電壓源、電流源皆斷路(D)電壓源、電流源皆短路。 |
| B | 12. 在真空中，距離 Q＝6×10－8庫侖點電荷 2 公尺處之電場強度為：(A)270(B)135(C)540(D)90 牛頓/庫侖。 |
| C | 13. 有三相發電機滿載電壓 3300V，若電壓調整率為 10％，無載時端電壓為多少伏特(A)2970(B)3300(C)3630(D)5610 伏特。 |
| A | 14. 有一個 20mH 電感兩端的電壓為 |
| A | 15. 光敏電阻 cds 的電阻值會隨著受光強度的增加而(A)下降 (B)升高 (C)不變 (D)不一定 。 |
| B | 16. 一般三相感應電動機之定子繞組可供使用者自行以 Y 或△型接線，以配合兩種不同的供電電壓。某三相感應電動機之銘牌上標示額定電壓 220/380 V，則下列何者為其銘牌上額定電流標示？(A)9/6.85A (B)6/3.47A (C)3/5.19A(D)5/2.5A。 |
| B | 17. 某導體在 3 秒內任一截面積共通過 24 庫侖電荷，又在 1 分鐘內將 720 焦耳電能轉變成熱能，則此導體之端電壓為(A)1 (B)1.5 (C)2 (D)4伏特。 |
| C | 18. 內阻各為 15000 歐姆及 10000 歐姆之兩個 150 伏特電壓計，若串聯連接時，可測定之最高電壓為(A)150 伏特 (B)200 伏特(C)250 伏特(D)300 伏特。 |
| D | 19. 有一台 10HP 電動機，效率＝74.6％，接於 200V 電源，求滿載時電動機之電流(A)37.3 (B)27.8(C)45(D)50 安培。 |
| D | 20. 克希荷夫電流定律(KCL)是(A)分路環路電壓代數和為 0 (B)電阻為 0(C)有一獨立電流源(D)進入任何節點電流的代數和等於 0。 |
| D | 21. 右圖所示電路中，當電橋平衡時 LX為 |
| D | 22. 正弦波交流電壓 V＝100sin 377t，則此交流電壓之有效值為(A)141.4(B)111(C)100(D)70.7 伏特。 |
| B | 23. 如右圖所示電路，當開關 S 按下甚久(t＞5τ)之後，電容上之電壓 VC應為 |
| B | 24. 交流電路中，電容器容抗的大小，與外加電源頻率(A)成正比(B)成反比(C)無關(D)以上皆非。 |
| A | 25. 三相平衡電路， Y 接線負載，若電源電壓為100√3V，負載每相阻抗為 3＋j4歐姆，則線路電流為(A)20(B)20√3(C)60(D)60√3 A。 |
| D | 26. 於面積 100cm2之方形截面，通過磁力線 25wb，則磁通密度為何(A)1000 (B)1500 (C)2000 (D)2500 wb/m2 。 |
| B | 27. 有 60Hz，400V，4 極之三相感應電動機，若輸出負載 Pout為 6KW 時電流為10√3 A，且功率因數為 0.8，則電動機效率η約為(A)50%(B)62.5% (C)80% (D)87% 。 |
| A | 28. 製作變壓器時，如選用厚度較薄之矽鋼片，則對降低下列那一種損失最具效益(A)渦流損失 (B)銅損失(C)雜散損失(D)介質損失 。 |
| D | 29. 交流電壓 e=20sin(120πt+30°)伏特，則電壓之頻率為：(A)120 (B)50 (C)30 (D)60HZ 。 |
| D | 30. 有一 600 匝之線圈，其磁通在 0.3 秒內，自 1×10-3 韋伯降至零，則線圈的平均感應電動勢為多少伏特(A)1 (B)0.5 (C)1.5 (D)2 伏特 。 |
| C | 31. 一交流電源內部阻抗為 3+j4Ω，如外加一個 RL 負載，當 RL 為何值時可得到最大功率?(A)3Ω(B)4Ω(C)5Ω(D)6Ω。 |
| D | 32. 右圖所示電路的 V0=？ |
| B | 33. 通過一封閉曲面之電力線數等於此曲面內所含之淨電荷量，此為：(A)安培定律(B)高斯定律(C)法拉第定律(D)愣次定律(Lenz’s Law)。 |
| A | 34. 假設有兩個同心之球形導體，其中小球半徑為 a，大球半徑為 b(所以 b＞a)且兩導體上分別載有+Q 與-Q 之電荷，則在此兩球形導體間距球心 r(a＜r＜b)處之電場強度為(A) |
| A | 35. 如右圖所示，i 在 0.2 秒由 2A 增到 8A，則 eab= |
| B | 36. 一個阻抗 ZL負載接於交流電路，若 v(t)=10sin1000tv，i(t)=2sin(1000t+30°)A，則下列何者為真？(A)電壓較電流領先 30 度，且 ZL可能為電阻與電感串聯(B)電流較電壓領先 30 度，且 ZL可能為電阻與電容串聯(C)電流較電壓落後 30 度，且 ZL可能為電阻與電容串聯(D)電壓較電流領先 30 度，且ZL可能為純電阻。 |
| D | 37. 下列有關諧振電路的敘述中，那一個是錯誤的？(A)串聯諧振時之輸入阻抗最小，而電流最大(B)品質因數 Q 愈高，頻帶寬度愈窄(C)並聯諧振之 Q值愈小，選擇性愈差(D)RLC 並聯諧振時，Q 值愈高，並聯分路中之電流有可能超過輸入電流源之電流值。 |
| B | 38. 如右圖所示，已知總電流 IL=3A，則 Ix=(A)0(B)1(C)2(D)-1A |
| A | 39. 如右圖中之 RC 電路時間常數為(A)0.1 秒(B)0.2 秒(C)0.4 秒(D)4 毫秒 |
| C | 40. 將帶有 10 庫侖電荷，從 A 點移至 B 點，需作功 10 焦耳，則此兩點間有多少電位差(A)100(B)10(C)1(D)0 伏特。 |
| A | 41. 有一 300 匝的線圈，在 3ms 內磁通變化 0.08wb，求此線圈感應出的電動勢為多少伏特？(A)8000 (B)6000 (C)4000 (D)2000 伏特 |
| B | 42. 設一變壓器之兩綫圈的自感分別為 2H 及 8H，其間耦合係數為 1，則此變壓器的互感 M 為(A)2(B)4(C)6(D)8H |
| C | 43. 若正弦波電壓方式為 V=100 sin wt，當 wt=π/6 時，瞬間電壓值為(A)30(B)40(C)50(D)60 V。 |
| D | 44. 以直流電表測量有效值為 100 伏特的正弦交流電壓，則電壓指示值為(A)100√2(B)100(C)50(D)0 伏特。 |
| B | 45. 重疊原理可應用於解(A)非線性電路(B)線性電路(C)非線性電路和線性電路均可(D)電壓源、電流源皆短路。 |
| C | 46. 甲變電所至乙變電所的輸電線負載電流 200 安培時，線路損失 100 仟瓦，若輸電線路電流變動為 300 安培時，則線路損失為(A)66.6 (B)160 (C)225 (D)300 仟瓦 。 |
| C | 47. 圖示為理想二極體之電路，其穩態最大輸出電壓範圍為： |
| D | 48. 一部 220V 60HZ 1hp，4 極三相感應電動機，已知轉差率為 4%，請問同步轉速為？(A)1728 (B)1200(C)1152 (D)1800 r.p.m. |
| D | 49. 將 n 個相同之電阻串聯後，兩端加上固定電壓，其消耗之功率 P1與將此 n 個電阻並聯加上同樣電壓時所消耗之功率 P2相比，得 P1/ P2等於 (A)n (B)1/n (C)n2 (D)1/n2。 |
| A | 50. 戴維寧等效電路為一(A)等效開路電壓源串聯一阻抗 (B)等效短路電流源串聯一阻抗(C)等效開路電壓源並聯一阻抗(D)等效短路電流源並聯一阻抗。 |
| C | 1 真空中一孤立的帶正電金屬球體何處電場強度最強？ (A)球心 (B)無窮遠處 (C)球面 (D)球體內部。 |
| B | 2 有一色碼電阻其顏色依序為紅、紫、橙、金，則其電阻值為? (A)2.7k Ω±10%(B)27kΩ±5% (C)24kΩ±5% (D)2.7kΩ±5% |
| A | 3 若一火力發電系統中鍋爐效率為 50%，氣輪效率為 70%，欲使總發電效率 在 30%以上，則發電機的效率至少應為多少%？ (A)85.70 (B)75.76 (C)70.87 (D)65.67。 |
| D | 4 右圖所示，電壓表的靈敏度為 20kΩ/V，以 DCV 5V 檔測
量 AB 兩端之電壓，電壓表所得讀數應接近於 |
| D | 5 求右圖電壓平均值為 |
| D | 6 如右圖所示電路，求 a、b 兩端的總電感 Lab=? |
| D | 7 把一個 N 匝的導體線圈放在變動磁場中，線圈的兩端可以產生一個感應電 動勢。這可由下列何種定理來解釋？(A)歐姆定律 (B)愣次定律 (C)高斯定律 (D)法拉第定律。 |

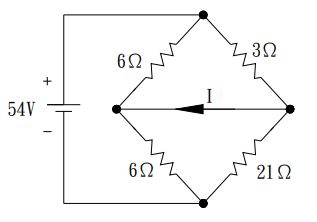

| D | 8 右圖之直流電路，求其中電流 I＝？ |
| C | 9 有一發電機有 8 個磁極，要獲得 2 個週期正弦波感應電動勢，導體必須旋 轉多少機械角度？ (A)720 (B)360 (C)180 (D)90。 |
| C | 10 如右圖所示之電路，由 4Ω電阻所消耗之功率為多少瓦特？ |
| D | 11 距一點電荷 0.3 公尺處之電場強度為 25 牛頓/庫倫，方向指向該點電荷， 則該處之電位為多少伏特？ (A)7.5 (B)-83.3 (C)83.3 (D)-7.5。 |
| D | 12 有一交流電源 v(t)=10sin（10t）V，接於 0.02F 的電容器兩端，求流經此電 容器的電容 i(t)=？(A)2 sin（10t）A (B)2√2 sin（10t）A (C)2 sin（10t-900）A (D)2 sin（10t+900）A |
| D | 13 右圖電流 I 之值為 |
| B | 14 右圖所示，諧振時電流 I=? |
| C | 15 右下圖之交流電路，R=40Ω，XL=30Ω。若 XL兩端電壓為 100V 時，電源之
電壓為多少？ |
| A | 16 某一系統的能量轉換效率為 80%，其損失功率是 800 瓦特，則該系統的輸 出功率是多少瓦特? (A)3200W (B)2000W (C)1600W (D)500W |
| B | 17 右圖所示之電路平衡時，下列何者正確
(A) |
| D | 18 有一個 RC 串聯直流電路，電容無儲能，在 t=0 秒時，將直流電壓源 10V 投入，則下列何者為電容的電壓波形? (A)0V (B)10V (C)10e -t V (D)10(1-e -t )V |
| C | 19 某三相 220V 電源，供給三相平衡負載。若負載為 1730W，功率因數(PF) =0.9，則負載線電流為 (A)8.7A (B)15A (C)5A (D)10A。 |
| B | 20 將二只額定功率分別為 10W、50W 的 10Ω電阻串聯在一起，則串聯後所能 承受的最大額定功率為(A)10W (B)20W(C)100W (D)120W |
| B | 21 台北 101 大樓有一部高速電梯重 800kg，在 20 秒上升 150 公尺。若此電梯 以電動機為動力，則此電動機輸出功率至少為多少？ (A)5.8kW (B)58.8kW (C)19.6kW (D)49kW。 |
| C | 22 交流電壓 V(t)＝Vmsin（314t＋60∘）V，交流電流 i(t)＝Imcos（314t-30 ∘）A，則 V(t)與 i(t)之相位為(A)V(t)超前 i(t)90∘(B)V(t)超前 i(t)30∘(C)V(t)與 i(t)同相(D)V(t)超前 i(t)60∘ |
| D | 23 有關應用戴維寧定理求等效電阻時，下列何者正確？ (A) 電壓源、電流源皆斷路 (B)電壓源、電流源皆短路 (C)電壓源開路，電流源短路 (D)電壓源短路，電流源開路。 |
| B | 24 如右圖電路所示，開關 S 在 t=0 開啟前已閉合很久，求開關 S 開啟瞬間 Vc（0 +）及 iL（0 +）之值？ |
| D | 25 一 3 馬力，220V 電動機，若滿載輸入功率為 2632W，其效率為若干? (A)82% (B)78% (C)75% (D)85%。 |
| D | 26 如右圖，欲使負載電阻 RL獲得最大功率，則 RL的值應為？ |
| B | 27 以空氣為介質電容器，每極板間距離為 2mm，各極板面積均為 600cm2，求 電容值等於多少 pF？(A)132.7 (B)265.5 (C)26.55 (D)13.27。 |
| B | 28 有一個正 10X10-6庫侖的點電荷，距其 10 公尺遠的電場強度為多少牛頓/庫 侖？(A)9X103 (B)9X102 (C)9X10 (D)9【註:1/(4πε)= 9X109】 |
| D | 29 有一負載消耗功率為 100KW，無效功率為 100 |
| B | 30 右圖電路中，2Ω電阻所通過之電流為 |
| C | 31 一電阻器與一電容器並聯後接到一單頻率正弦波電源，電源之角速度為100rad/sec，電壓均方根值 100V，供給電流均方根值 20A，電容器之電流 均方根值 10 √2 A。下列有關電容敘述，何種正確？ (A) 電流均方根值為(20-10√ 2 )A (B)電容量為 1.4 F (C)無效功率絕對值為 1410VAR (D)電容量為 5F。 |
| D | 32 如圖所示電路，求電流 I=? |
| C | 33 右下圖為 R-C 充電暫態電路的電壓變化曲線圖，假設電容值固定不變，下 列哪一曲線電阻值為最大？ |
| A | 34 材質均勻的導線，在恆溫時，其電導值與導線的(A)長度成反比，截面積 成正比 (B)長度成正比，截面積成反比(C)長度成正比，截面積成正比 (D)長度成反比，截面積成反比 |
| D | 35 弳度量中的 1 弳約為多少度？(A)1 (B)27.7 (C)37.7 (D)57.7。 |
| D | 36 如右下圖所示，兩個 DCV 表分別為 DCV1（滿刻度 100V，內阻 10kΩ）及 DCV2 （滿刻度 150V，內阻 20kΩ），則最大可測直流電壓 Vab為： |
| B | 37 某一電路中有 A 及 B 兩個相同電感值之電感器， 若流過 A 電感器的電流為流過 B 電感器的電流的2 倍，試問 B 電感器儲存能量為 A 電感器儲存能量的幾倍？ (A)二分之一倍 (B)四分之一倍 (C)二倍 (D)四倍。 |
| B | 38 如右圖，若 b 為 ac 的中心抽頭，而 Lac=8H，則 Lab= |
| A | 39 右圖所示電容器其電容量及誤差為 |

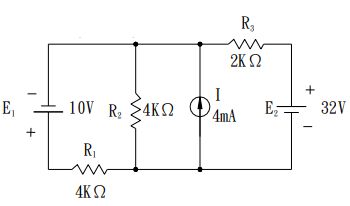

| D | 40 如右圖，求 E2在 R2上所產生之壓降為何? |
| A | 41 將電壓 v(t)=100sin(314t+600 )伏特加在負載上，若總電流 i(t)=5cos x(314t+300 )安培，則此負載可能為 (A)R-C 串聯 (B)R-L 串聯 (C)R-L 並聯 (D)以上皆是。 |

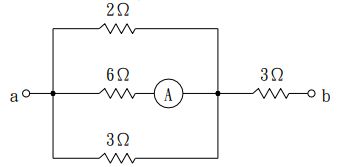

| A | 42 右圖之電路中，若電流表的讀值為 4A，則 ab 間的電壓為 |
| D | 43 以兩瓦特表測平衡三相功率時，若其中一功率計讀值為零時，該電路之功 率因數為 (A)0.866 (B)1 (C)0 (D)0.5。 |
| A | 44 有一交流電壓 v(t)=100sin(377t)V，則此電壓的頻率及正半週平均值分別為 (A)60Hz 及 63.7V (B)60Hz 及 70.7V (C)120Hz 及 63.7V (D)120Hz 及 70.7V |
| D | 45 △-Y 接電路，若線電壓為 200√ 3 V，負載每相阻抗為 4+j3 Ω，則此電路線 電流為 (A)20 (B)20 √3 (C)40√ 3 (D)40 A。 |
| C | 46 右圖的 I＝5∠0∘則電源頻率約為 |
| D | 47 下列有關理想電流源的特性敘述，何者正確？ (A)電壓保持恆定值 (B)輸出呈電容性 (C) 電源內阻為零 (D)電源內阻無限大。 |
| C | 48 若 100V 電壓施加於 1μF 的空氣介質(εr=1)電容器，若改用εr=8 之玻璃介 質，則電荷量增為原來的幾倍？ (A)1 倍 (B)4 倍 (C)8 倍 (D)64 倍 |
| A | 49 單位正電荷在電場中所受之力，稱之為 (A)電場強度 (B)電場密度 (C)電壓梯度 (D)介質強度。 |
| A | 50 右圖為電阻與電感之串聯電路，開關切在“c“的位置 經一段很長時間，試求當開關由位置”c”切至”b”起 ，流經電感的電流 i(t)之暫態為何？ |
| D | 1. 在交流穩態情況下，下列有關R、L、C 這三種元件特性的敘述何者錯誤？(A)純電感與純電容電路功率因數為零(B)電感的端電壓相角領先電流相角 90°(C)電容的端電壓相角落後電流相角 90° (D)電阻的端電壓相角領先電流相角 90° |
| D | 2. 有一交流電路的瞬間功率為P(t)=600-1000cos(314t-60°)，下列敘述何者錯誤？(A)平均功率P= 600W(B)最大瞬間功率Pmax=1600W(C)此交流電路電源頻率為50HZ(D)當 |
| A | 3. 一根導線在 4 秒內有5×1020個電子通過，求流經該導線之電流值為多少安培？(A)20A(B)22A(C)25A(D)28A |
| C | 4. 某銅線在溫度 5.5℃時其電阻為 1.6Ω ，當溫度上升至 65.5℃時，其電阻應為多少歐姆？(A)1.2Ω(B)1.5Ω(C)2Ω(D)2.4Ω |
| B | 5. 有一個額定為 100V、800W 的電熱器，若將電熱線長度減去 |
| C | 6. 一個額定值為 100V/50W 的燈泡，接於 80V 時，則該燈泡消耗功率為多少？(A)40W(B)36W(C)32W(D)24W |
| D | 7. 一根導線長 10m，截面積 5cm2，電導係數為2×105(姆歐/公尺)，則該導線電導值為多少姆歐？(A)24 姆歐(B)20 姆歐(C)12 姆歐(D)10 姆歐 |
| A | 8. 有兩個電熱鍋其規格各為 200V / 1000W及 100V / 500W，若是並聯接於 100V，則總功率為多少？(A)750W(B)800W(C)820W(D)960W |
| B | 9. 有一平行板電容器，介質為陶瓷，其ε r =5，極板面積40m2 ，極板間距離0.2mm ，則電容量為多少法拉？（註：環境在真空中，其εo =8.85×10-12法拉/公尺 ） (A)8µF(B)8.85µF(C)9.6µF(D)17.7µF |
| D | 10. 空氣中僅兩帶電質點，電荷量分別為 4×10-4庫侖與8×10−5 庫侖，當相距2 公尺時，電荷間靜電作用力為多少牛頓？（註：比例常數K= 9×109 ）(A)2 牛頓(B)32 牛頓(C)64 牛頓(D)72 牛頓 |
| A | 11. 將 5 庫侖的電荷置於電場中的P 點，受力為 60 牛頓，則P 點之電場強度為多少？(A)12 牛頓/庫侖(B)300 牛頓/庫侖(C)15 牛頓/庫侖(D)20 牛頓/庫侖 |
| C | 12. 一個 50 匝的線圈，通以5 安培電流時，產生 3×10−3 韋伯的磁通量，試求線圈的電感量為多少亨利？(A)10mH(B)15mH(C)30mH(D)35mH |
| B | 13. 如【圖 13】所示，空氣中(ε r =1)，在一個正方形的三個頂點分別放置Q1、Q2 及Q3 的點電荷，若Q1=Q3 =4 ×10-8 庫侖， |
| D | 14. 依法拉第定律(Faraday’s Law)，通過線圈之磁通量，若隨時間成線性增加，則線圈兩端電壓：(A)為變値(B)成線性增加(C)成線性減少(D)為定値 |
| A | 15. 一只線圈之匝數為 1000 匝，通過之電流為5A ，產生之磁通為 4×10−3 韋伯，試求此線圈所儲存之能量為多少焦耳？(A)10 焦耳(B)12 焦耳(C)16 焦耳(D)18 焦耳 |
| C | 16. 一只安培表與 0.5Ω 電阻並接後，其測量範圍提高為原來的 21 倍，則此安培表的內阻為：(A)2.8Ω(B)4.5Ω(C)10Ω(D)12Ω |
| A | 17. 電路中使電荷移動而作功的原動力稱之為何？(A)電動勢(B)電壓降(C)端電壓(D)電位差 |
| C | 18. 一只電阻器的色碼依序為黃、紫、紅、金，則該電阻器電阻最小值為多少歐姆？(A)4935Ω(B)4725Ω(C)4465Ω(D)4230Ω |
| B | 19. 均勻截面積的鐵心磁路，其磁阻值的大小與磁路的關係，下列敘述何者正確？(A)長度及截面積成正比(B)長度成正比，導磁係數成反比(C)長度成反比，截面積成反比(D)長度成正比，導磁係數成正比 |
| D | 20. 一只電容器其電容量標示為 223K 時，則表示電容量和誤差值為多少？(A)223µF±5% (B)2.23µF±10% (C)22µF±5%(D)0.022µF±10% |
| A | 21. 對一 R-L-C 並聯諧振電路而言，下列敘述何者正確？(A)R 愈大則Q 值愈大，頻帶寬度愈小(B)R 愈大則Q 值愈小，頻帶寬度愈大(C)R 愈大則Q 值愈小，頻帶寬度愈小(D)R 愈大則Q 值愈大，頻帶寬度愈大 |
| C | 22. 如【圖 22】所示為電阻、電感串聯電路，若電感端電壓 |
| B | 23. 如【圖 23】所示電阻網路，求 ab 端之電阻為多少？ |
| A | 24. 如圖所示電阻網路，求電流I 為多少？ |
| C | 25. 如【圖 25】所示電阻網路，求流經電阻器6Ω 之電流I 為多少？ |
| D | 26. 若電路中無相依電源時，應用諾頓定理(Norton’s Theorem)求諾頓等效電阻時，須將電路中之電源如何處理？(A)電壓源開路、電流源短路(B)電壓源開路、電流源開路(C)電壓源短路、電流源短路(D)電壓源短路、電流源開路 |
| A | 27. 某生做實驗時，拿起一只五環電阻器，甚難分辨哪邊為第一色環，只見其色環（由左至右）依次為棕金綠黑棕，則此色碼電阻讀值為：(A)10.5Ω ±1% (B)12.5Ω ±1% (C)105Ω ±1% (D)1050Ω ±5% |
| D | 28. A、B 兩銅線材質相同下，若 A 之長度為 100m，線徑為 2mm；B 之長度為 200m，線徑為 1mm，則電阻比 RA：RB 為：(A)1：1 (B)1：4 (C)4：1 (D)1：8 |
| C | 29. 某銅線在溫度 t1 時之電阻為R1， t2 時則變為R2 ；若t2＞t1，則電阻 R 與電阻溫度係數α應為：(A)R1＞R2 且α1＞α2 (B)R1＞R2 且α1＜α2 (C)R1＜R2 且α1＞α2 (D)R1＜R2 且α1＜α2 |
| D | 30. 如【圖 30】所示，有一元件發生故障，其餘正常下，若 a、b 二端量度總電阻為 40Ω ，試問何處發生故障？ |
| C | 31. 有一內阻 12000Ω ，150V 之直流伏特計，若串聯一 48000Ω 之電阻時，其測定電壓範圍最高到：(A)450V (B)600V (C)750V (D)900V |
| D | 32. 如【圖 32】所示，其為惠斯登(Wheatstone)電橋，若欲使電橋平衡，則 RX之值應為： |
| B | 33. 如【圖 33】所示，若通過 5Ω 電阻之電流為 1A，則 E=？ |
| B | 34. 如【圖 34】所示，若 R=5Ω ，則 R 所消耗的功率為： |
| D | 35. 如【圖 35】所示，C2=30μF，C3=60μF，若 C3 電容器上儲存 3000μC 之電荷，則 C1電容器兩端電壓為： |
| C | 36. 通有電流的導線置於磁場中，若電流方向為垂直進入紙面，磁場方向為從左至右，則該導線受力的方向為：(A)← (B)→ (C)↓ (D)↑ |
| A | 37. 某線圈原載有 12A 之電流，若該線圈電流在 0.3 秒內降至 7A，同時線圈兩端感應 20V 電勢，則該線圈之自感量 L 為：(A)1.2H (B)1.5H (C)2.4H (D)3.6H |
| A | 38. 有一導體長 30 公分，通以 5A 的電流，放置於 4 韋伯/平方公尺之均勻磁場中，若此導體與磁場夾角為 30 度，則導體受力為多少牛頓？(A)3 (B)5.2 (C)6 (D)10 |
| A | 39. 如【圖 39】RL 暫態電路，R=5Ω ，L=1H，則此電路之時間常數為： |
| C | 40. 如【圖 40】所示電路之電容及電感均無儲能，則在開關 S 閉合瞬間，電流 I 應為多少安培？ |
| B | 41. 如【圖 41】所示，若 t=0 時開關 S 閉合，則此電路之時間常數為多少？ |
| A | 42. 某生做實驗時由示波器觀測一正弦波之峰對峰值為 100V，則該正弦波之有效值約為多少 V？(A)35 (B)50 (C)70 (D)100 |
| D | 43. 如【圖 43】所示，IL 可能之電流為： |
| B | 44. RLC 串聯電路中，R=5Ω ， C=10−4F ，若已知電路的品質因數 Q 值為 10，則電感 L 之值為：(A)25mH (B)250mH (C)5H (D)50H |
| D | 45. 對一 RLC 並聯諧振電路而言，下列敘述何者正確？(A)R 愈大，則 Q 值愈大，頻帶寬度愈大 (B)品質因數 |
| D | 46. RC 並聯電路中，若 R=8Ω ，XC=6Ω ，則總電壓與總電流之相位關係為：(A)電壓超前電流 37° (B)電壓滯後電流 37° (C)電壓超前電流 53° (D)電壓滯後電流 53° |
| B | 47. 將三個阻抗值相同之負載接成Δ或 Y 型，若以相同之三相電源供電，無過載故障情形下，則兩者消耗功率之比較為：(A)Y 較大 (B)Δ較大 (C)相等 (D)不一定 |
| B | 48. 在一配電系統中，若接上有效功率 30KW，無效功率 40KW 之負載，則此負載之功率因數值為：(A)0.5 (B)0.6 (C)0.7 (D)0.8 |
| B | 49. 有 一 單 相 交 流 負 載 ， 負 載 端 電 壓 及 電 流 分 別 為V(t) =100sin(377+30°) V ，i(t)=5cos(377t-30°)A，則負載之平均功率應為多少瓦？(A)125 (B) |
| B | 50.三相平衡電路，電源側Δ接，其線電壓為 |
| D | 1.某三相平衡電路之總功率為 2KW，線電壓為 220V，功率因數為 0.8，則其三相視在功率為多少伏安？ (A) 1000 (B) 1250 (C) 1600 (D) 2500 |
| A | 2.有一交流電路，其 |
| D | 3.如【圖 3】所示電路，求 a、b 兩端的總電感 Lab為多少 H？
(A) 15 (B) 12
(C) 6 (D) 3
|

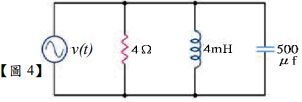

| C | 4.如【圖 4】所示 RLC 並聯電路，已知電源電壓 |
| B | 5.一銅線在 25℃時為 12Ω，若溫度上升至 70℃時，其電阻值應為多少 Ω？(A) 15.7(B) 14.1(C) 13.2(D) 10.5 |
| D | 6.如【圖 6】所示三個 30µf 電容器接成三角形，Cab之電容量為多少 µf？ |
| B | 7.現有兩帶電小球體在空氣中相隔 30 公分，如兩球間之斥力為5×10 -9牛頓，而其中一小球帶有正電 荷 5×10-9 庫倫，則另一小球帶電量為多少庫倫(A) |
| C | 8.如【圖 8】所示，a、b 兩端之總電阻值為多少Ω？(A) 1.5(B) 2(C) 2.5(D) 4.5 |
| C | 9.如【圖 9】所示電壓波形，則其電壓平均值為多少 V？
(A) 40
(B) 30
(C) 25
(D) 15
|
| A | 10.有一平衡三相△連接負載，每相阻抗為 10∠30°Ω，若線電壓為 200 V，則其線電流應為多少 A？(A) 34.6(B) 20(C) 17.3(D) 14.14 |
| C | 11.如【圖 11】所示，待電路通電穩定後，瞬間將開關 S 斷開，此瞬間 i(t)電流為多少 mA？
(A) 20
(B) 10
(C) 5
(D)12 |
| A | 12.如【圖 12】所示，6Ω電阻器之端電壓應為多少 V？(A) 2.4(B) 1.2(C) 0.6(D) 4 |
| B | 13.有一串聯諧振電路，其諧振頻率 fr=1 kHz、R= 20Ω、XL=500Ω，則其頻寬 BW 為多少 Hz？(A) 25(B) 40(C) 250(D) 400 |
| C | 14.如【圖 14】所示，穩定後(t > 8 )，6mH 電感器共儲存多少焦耳能量？ |
| C | 15.某廣播電台之發射頻率為 100MHz，波速為 3×108米／秒，則該頻率波長為多少米？
(A)
|
| B | 16.在 RLC 串聯電路中，若 R=8Ω、XL=6Ω、XC=12Ω，電源為 AC100 V，則該線路電流為多少 A？ (A) 7.7 (B) 10 (C) 14.3 (D) 20 . |
| A | 17.在 R＝10Ω、L＝0.1H 串聯電路中，電源電壓為 100 伏特，向電路充電，在充電瞬間，充電電流為多少 A？(A) 0(B) 0.5(C) 1(D) 2 |
| B | 18.若電壓及電流瞬間值方程式為 |
| B | 19.在純電感電路中，其電壓與電流相位關係為下列何者？ (A)電壓與電流反相 (B)電壓超前電流 90° (C)電壓與電流同相 (D)電流超前電壓 90° |
| B | 20. RC 串聯電路中，C＝0.02 µF，R＝200 kΩ，其時間常數為：(A) |
| A | 21.將 6 庫侖電荷，在 3 秒內由電位 10V 處移到 40V 處，則其平均功率應為多少 W？ (A) 60 (B) 120 (C) 20 (D) 30 |
| D | 22.有一交流電源角速度 ? =754 弳度／秒，則其電源頻率為多少 Hz？ (A) 50 (B) 60 (C) 100 (D) 120 |
| A | 23.有關「電阻」的敘述，下列何者錯誤？ (A)一般金屬導體的電阻隨溫度的升高而降低 (B)導線電阻大小與其導線材質有關 (C)超導體的電阻為零歐姆 (D)同長度導線截面積愈大，則電阻愈小 |
| B | 24.導線上有一安培之電流，表示每秒鐘通過導線某一截面之電荷量約為多少庫侖？ (A) 0.1 (B) 1 (C) 1.6×10-19 (D) 4 p×10-7 |
| A | 25.三個完全相同的電阻(R)和一個 9 伏特的理想電池(E)，構成如【圖 25】所示之電路，已知通過電池 的電流(I)是 4.5 安培，則每個電阻 R 的電阻值是多少歐姆(O)？ (A) 3 (B) 4 (C) 6 (D) 9 |
| D | 26.下列何者為交流發電機(G)發電所依據的原理？ (A)焦耳定律 (B)庫侖定律 (C)歐姆定律 (D)法拉第電磁感應定律 |
| C | 27.有關家庭用電的敘述，下列何者錯誤？ (A)家用電器係以並聯方式連結 (B)使用的電器並聯愈多，則總電流愈大 (C)使用保險絲的連接應與電路並聯 (D)家電應適當接地，以免有觸電的危險 |
| A | 28.相隔 d 的兩條平行長直導線，當帶有同方向的電流 I1與 I2，則兩導線上每單位長度所受之磁作用力 大小及關係為何？(A) |
| B | 29.某生將 21 伏特的電壓加至一只紅、黑、橙、金的色環電阻上，則此電阻可能流過的最小電流為多少 毫安(mA)？ (A) 0.8 (B) 1 (C) 1.2 (D) 1.4 |
| C | 30.使用相同材料製成的 A、B 二圓形導線，若 A 導線的直徑為 B 導線的一半，A 導線的長度為 B 導線的 2 倍，假設 A 導線的電阻 RA=80Ω，則 B 導線之電阻 RB為多少歐姆(Ω)？(A) 2.5(B) 5(C) 10(D) 15 |
| C | 31.有一個 60 mH 的電感器，若通過該電感器的電流在 1 毫秒內由 0.1A 增加至 0.3A 時，則電感器兩端 的感應電勢大小為多少伏特？ (A) 3 (B) 6 (C) 12 (D) 24 |
| D | 32.三相感應電動機做 Y 型接線時，其輸出功率為 P 瓦，今若將其改為△型接線，則其輸出功率為多少 瓦？ (A) P/3 (B) P (C)√3 P (D) 3P |
| A | 33.將 5 庫侖之電荷由 A 點移至 B 點，需做功 20 焦耳，則 A 與 B 兩點間之電位差為多少伏特？ (A) 4 (B) 8 (C) 12 (D) 20 |
| C | 34.某自來水廠內裝置有一部輸出功率 8kW、效率 80% 的抽水馬達，若每天工作運轉 10 小時，一個月 平均運轉 25 個工作天，若每度電費為 3 元，則該部馬達每月電費為多少元？ (A) 2500 (B) 5000 (C) 7500 (D) 10000 |
| A | 35.有一台單相感應電動機輸入的電流為 10A，輸入的電壓為 200V，若其效率為 80%，則此電動機的 損失功率為多少瓦特(W)？ (A) 400 (B) 800 (C) 1600 (D) 1800 |
| D | 36.某公司大樓有一部電梯載重共達 1000kg，該電梯 19.6 秒可上升 100 公尺，若以電動機作為傳動力， 則該大樓電動機輸出功率需多少千瓦(kW)？ (A) 20 (B) 30 (C) 40 (D) 50 |
| A | 37.如【圖 37】所示之電路，則流經電阻 RL 消耗的最大功率消耗為多少瓦特(W)？
(A) 0.4
(B) 1
(C) 2
(D) 3
|
| C | 38.電熱水器內裝有 180 公斤的水，該熱水器效率為 90%，欲想在 1 小時內將水溫由 18℃加熱升至 42 ℃，則電熱水器的最小功率值應設計約為多少千瓦(kW)？ (A) 1.2 (B) 3.3 (C) 5.6 (D) 9.8 |
| A | 39.有一只電熱器，額定電壓及功率為 220V/800W，當接於 110V 的電源時，則輸出功率為多少瓦特(W)？ (A)200(B)400 (C) 600 (D) 800 |
| B | 40.如【圖 40】所示電路，RAB兩端的等效電阻值為多少歐姆(O)？ (A) 10 (B) 12 (C) 20 (D) 25 |
| D | 41.實驗室在真空中，有兩個帶正電荷小球體 Q1、Q2 相距 2 公尺，其相互間之排斥力為 4 牛頓；若將 兩小球間之距離靠近至 1 公尺，則此兩小球互相排斥之作用力變為多少牛頓(NT)？ (A) 4 (B) 8 (C) 12 (D) 16 |
| B | 42.設兩電阻 R1與 R2串聯接於 200V 電源，若 R1消耗功率為 120W，R2消耗功率為 80W，則 R1及 R2 之電阻值分別為多少歐姆(Ω)？(A) R1=80Ω，R2=120Ω(B) R1=120Ω，R2=80Ω(C) R1=160Ω，R2=120Ω(D) R1=120Ω，R2=160Ω |
| B | 43.兩線圈之電感量分別為 L1及 L2亨利，當接成串聯互助時，總電感為 0.5 亨利，當接成串聯互消時， 總電感量為 0.42 亨利，則兩線圈之互感量為多少亨利(H)？ (A) 0.01 (B) 0.02 (C) 0.03 (D) 0.04 |
| B | 44.將 2 法拉的電容器，串接上 10 伏特的電池，其儲存之能量為 W1；今若將三個 2 法拉的電容器先並 聯後，再串接上 10 伏特的電池，則此三個電容器儲存之總能量為若干？ (A) 2 W1 (B) 3 W1 (C) 6 W1 (D) 9 W1 |
| B | 45.有一平行板電容器接於一直流定電壓源，所儲存之能量為 6 焦耳，若電壓源不變而將平行板電容距 離減半，則所儲存之能量為多少焦耳(J)？ (A) 6 (B) 12 (C) 14 (D) 16 |
| B | 46.有一導線通電流在導線外 1 公尺處產生的電場強度為 20 安匝/公尺，同一導線載相同電流距離導線 2 公尺處的電場強度 H 為多少安匝/公尺？ (A) 5 (B) 10 (C) 15 (D) 20 |
| B | 47.如【圖 47】所示，RLC 並聯電路，若 RL＝5Ω，XL＝4Ω，Xc＝6Ω，則此電路之電壓(V)與電流(I)之 相位關係應為何？(A)電流相位超前電壓(B)電壓相位超前電流(C)電壓與電流同相位(D)電壓與電流相位無法確認 |
| C | 48.如【圖 48】所示之 RLC 交流電路，假設各元件數值為 RL＝15Ω，XL＝20Ω，XC＝10Ω，ACV＝200 ∠0° V，請問該電路之功率因數 cosθ及電流 I 為多少安培 |
| A | 49.如【圖 49】所示電路，電路電阻平均消耗功率為多少瓦特(W)？
(A) 2400
(B) 2800
(C) 3200
(D) 4800
|
| D | 50.某三相、220V、60Hz 感應電動機，消耗功率為 15kW，功率因數為 0.6 滯後，若要改善功率因數到 1.0，則約需並聯多少 kVAR 的電容器？ (A) 5 (B) 10 (C) 15 (D) 20 |
| A | 1.正溫度係數材料，其電阻值隨溫度的上升而： (A)增加 (B)減少 (C)先減後增 (D)不變 |
| B | 2. 12 伏特電源供給 240 毫瓦特功率至兩串聯電阻器R1 和R2，假若跨於R1上的電壓為8 伏特，則R1電阻值為多少？ (A)200 Ω (B)400 Ω (C)800 Ω (D)1600 Ω |
| B | 3.有兩只電阻器，其規格分別為 100Ω/1W、100Ω/5W，若將其串聯，在安全範圍內最大能發揮的功率為多少W？ (A)1 (B)2 (C)5 (D)6 |
| B | 4.對於電壓源與電壓表內阻的敘述，下列何者正確？ (A)電壓源內阻愈小愈好；電壓表內阻愈小愈好 (B)電壓源內阻愈小愈好；電壓表內阻愈大愈好 (C)電壓源內阻愈大愈好；電壓表內阻愈小愈好 (D)電壓源內阻愈大愈好；電壓表內阻愈大愈好 |
| D | 5.欲量測負載的電壓及電流，所用儀表應如何連接？ (A)電壓表與負載串聯；電流表與負載串聯 (B)電壓表與負載串聯；電流表與負載並聯 (C)電壓表與負載並聯；電流表與負載並聯 (D)電壓表與負載並聯；電流表與負載串聯 |
| A | 6.如【圖6】所示電路，若 4 Ω 電阻消耗功率9 瓦特，則電源E供給之功率為多少瓦特？
(A)12
(B)24
(C)36
(D)48 |
| B | 7.以節點電壓法解電路時，是利用下列何種定律來寫方程式？ (A)克希荷夫電壓定律 (B)克希荷夫電流定律 (C)法拉第定律 (D)歐姆定律 |
| A | 8.如【圖8】所示電路，依克希荷夫電流定律(KCL)，I1+I2 為多少？
(A)-2
(B)2
(C)16
(D)-16 |
| A | 9.如【圖9】所示電路，依克希荷夫電壓定律(KVL)，V1+V2 為多少？
(A)1
(B)8
(C)15
(D)37 |
| C | 10.如【圖10】所示電路，戴維寧等效ETH及RTH分別為多少？ (A)ETH= 4V; RTH=3Ω (B)ETH= 20V ; R TH=7Ω (C)ETH= 4V ;RTH=7Ω (D)ETH= 20V;RTH=3Ω |
| C | 11.如【圖 11】所示電路，下列敘述何者錯誤？
(A)a、b 兩端戴維寧等效電壓ETH=12 V
(B)a、b 兩端諾頓等效電流 IN =3 A
(C)當 Rab=8 Ω 時，負載產生最大功率
(D)當 Rab=8 Ω 時，2A 電流源消耗 8W 的功率 |
| B | 12.在真空中一孤立之帶電金屬球，下列何處之電場強度最強？ (A)球心 (B)球表面 (C)球體內部 (D)距球心無窮遠處 |
| D | 13.庫侖靜電力定律：靜電力的大小與兩帶電體的電量之乘積成 A ，與兩帶電體的距離成 B 。 敘述中A、B 分別為： (A)A：正比 B：正比 (B)A：正比 B：平方正比 (C)A：平方正比 B：反比 (D)A：正比 B：平方反比 |
| C | 14.有一線圈匝數為 1000 匝，電感量為 12 亨利，若希望電感量為3 亨利時，匝數應減為多少匝？ (A)125 (B)250 (C)500 (D)750 |
| B | 15.如【圖 15】所示電路，等效電感LT為多少？
(A)3
(B)5.4
(C)12
(D)21.3
|
| A | 16.如【圖16】所示電路，線圈內磁通Φ若在3 秒內由6 韋伯增加至 12 韋伯（方向不變），線圈匝數為 150 匝，則線圈所感應之電勢VAB 為多少伏特？
(A)300
(B)-300
(C)600
(D)-600 |
| D | 17.下列何者不是磁通密度的單位？ (A)特斯拉(Tesla) (B)高斯(Gauss) (C)韋伯/平方公尺 (D)奧斯特(Oersted) |
| C | 18.在 R-L及 R-C 串聯直流電路，欲達到穩態，需經歷多少個時間常數？ (A)1 (B)2 (C)5 (D)6 |
| B | 19.如【圖 19】所示電路，開關S在 t=0 以前已閉合很久，請問當開關S 打開瞬間， VC(0+) 與iL(0+)之值各為若干？
(A)VC(0+)=0伏特，iL(0+)=4安培
(B)VC(0+)=6伏特，iL(0+)=0安培
(C)VC(0+)=12伏特，iL(0+)=4安培
(D)VC(0+)=4伏特，iL(0+)=2安培 |
| B | 20.若將目前台電所供應的市電 110V/60Hz 以電壓瞬時值來表示，下列何者正確？
(A)v(t) = 110sin(377t)
(B)v(t) =110 |
| A | 21.某火力發電廠內發電機之轉速為 3600rpm，若所輸出之電源頻率為 60 Hz，請問該發電機之極數應為多少？ (A)2 (B)4 (C)6 (D)12 |
| A | 22.如【圖 22】所示電路，請問電路之總實功率P 與虛功率Q 分別為何？
(A)P=2000 W，Q=1000 VAR
(B)P=1000 W，Q=2000 VAR
(C)P=2000 W，Q=2200 VAR
(D)P=1200 W，Q=1600 VAR |
| D | 23.若一電路 V(t)= 200 |
| C | 24.如圖電路，當電容器C 為下列何值時，電路之總電流最小？
(A)10 µF
(B)50 µF
(C)100 µF
(D)200 µF |
| D | 25.單相三線式電源系統中，中性線一般均採用下列何種顏色導線？ (A)紅色 (B)黑色 (C)綠色 (D)白色 |
| D | 26.下列何者是功率(power)的單位？ (A)庫侖 (B)韋伯／平方公尺 (C)瓦特•秒 (D)焦耳／秒 |
| A | 27.王小明家中總共裝設了 20具 23W之 T5 燈管，假設全部燈管每天皆使用 10 小時，則每月共耗掉幾度電（每月以 30 天計）？ (A)138度 (B)102度 (C)60度 (D)6.9度 |
| C | 28.某一電阻器在 25℃時，電阻值為4Ω，在125℃時電阻值為6Ω，求此電阻器在75℃時之溫度係數為多少？ (A)0.002oC-1 (B)0.003oC-1(C)0.004oC-1(D)0.005oC-1 |
| B | 29.有一色碼電阻其量測值為 690 Ω，則該只色碼電阻的色碼由左至右依序應為： (A)棕黑紅金 (B)藍灰棕金 (C)綠棕黑金 (D)紅紅紅金 |
| C | 30.有關電路並聯特性之敘述，下列何者正確？ (A)各電阻器之電流相等 (B)電阻器並聯越多，總電流越小 (C)總消耗功率等於各電阻器消耗功率之和 (D)總電壓等於各電阻器電壓 |
| B | 31.如圖所示電路，則VAB為多少？
(A)24 V
(B)30 V
(C)42 V
(D)50 V |
| D | 32.如【圖 32】所示電路，假設安培表的內阻可忽略不計，當開關閉合一段時間之後，安培表的讀值應為多少？
(A)2A
(B)1A
(C)0.5A
(D)0A |
| D | 33.如【圖33】所示電路，則RAB 為多少？
(A)1.2 Ω
(B)2.4 Ω
(C)3.6 Ω
(D)4.8 Ω
|
| C | 34.如【圖34】所示電路，請問總電流 I 為多少？
(A)2 A
(B)8 A
(C)12 A
(D)17 A |
| A | 35.如【圖 35】所示電路，請問 I 為多少？
(A)0 A
(B)1 A
(C)2 A
(D)4 A
|
| A | 36.如【圖 36】所示電路，請問 I 為多少？
(A)3 A
(B)4 A
(C)5 A
(D)6 A |
| B | 37.如【圖 37】所示電路，請問Vx為多少？
(A)5 V
(B)10 V
(C)15 V
(D)20 V
|
| D | 38.有兩個電容器其規格分別為 100µF/50 V、50µF/100V，今將兩個電容器採並聯連接，其作用等於下列哪一個電容器？ (A)100µF/100V (B)100µF/50V (C)150µF/100V (D)150µF/50V |
| D | 39.如圖所示電路，請問線圈之總儲存能量為多少焦耳？
(A)1 J
(B)2 J
(C)3 J
(D)4 J
|
| C | 40.如圖所示電路，開關S閉合後，其 i=0.5e−1000tA，請問R、C 分別為多少？ |
| B | 41.如圖所示電路，若電路已達穩態，則 I 為多少？
(A)1 A
(B)2 A
(C)3 A
(D)4 A |
| C | 42.有關交流電的敘述，下列何者正確？
(A)三角波的波峰因數(crest factor)為 |
| A | 43. |
| A | 44.如圖所示電路，請問VC為多少？
(A)160 V
(B)100 V
(C)80 V
(D)0 V
|
| A | 45.如圖所示電路，請問總電流I為多少？
(A)16+j13
(B)12+j16
(C)14+j14
(D)18+j9
|
| D | 46.有一台單相感應電動機接於v(t)=200sin1000t 電壓，該電動機之規格為P＝6kW、PF=0.8，若欲將PF提高到1，請問電源兩端並聯之電容器的電容量為多少？ (A)4500µF (B)2000µF (C)450µF (D)225µF |
| C | 47.如圖所示電路，請問Z為多少？
(A)8+j4
(B)8-j12
(C)4+j4
(D)4-j12 |
| B | 48.在 RLC 串聯電路中，當電源頻率為 60 Hz 時，R=100Ω、XL =9Ω、XC = 36Ω，請問此電路的諧振頻率為多少Hz？ (A)30 Hz (B)120 Hz (C)240 Hz (D)300 Hz |
| B | 49.目前在台灣一般家庭的室內配線系統大多是採用下列何種供電方式？ (A)單相兩線式 (B)單相三線式 (C)三相三線式 (D)三相四線式 |
| A | 50.如圖所示電路之三相平衡負載，若每相負載Z=6+j8Ω ，則此三相負載之總消耗功率P 及總虛功率Q各為多少？
(A)7200 W、9600 VAR
(B)9600 W、7200 VAR
(C)2400 W、3200 VAR
(D)3200 W、2400 VAR |
(B)
(C)
(D)
(A)30 (B)18 (C)-18 (D)-30 V。
(A)7V (B)12V(C)17V(D)19V。
(A)9A，8/9 Ω (B)11A，8/9 Ω(C)7A，8/9 Ω(D)10A，9Ω。
，則流經此電感電流的有效值為(A)5 (B)
(C)10 (D)
安培。
(A)R2R3/C1 (B)R2R3/R1(C)R3 C1/R2(D)R2R3C1。
(A)20V(B)12V(C)8V(D)0V。
(A)-1.8V (B)-3.6V(C)-5.0V(D)20V。
(B)
(C)
(D)
(A)360(B)-360(C)180(D)-180 V。
(A)-6V～+6V (B)-5V～+6V (C)-6V～+5V(D)-5V～+5V 。
(A)2V (B)4V (C)5V (D)10V
(A)11/6 (B)1/3 (C)2/3 (D)3/2。
(A)3H (B)4H (C)5H (D)6H
(A)3A(B)－3A(C)1A(D)－1A
(A)4(B)8(C)16(D)24
(A)13.6A (B)12A (C)-12A (D)-13.6A。
(A)1A (B)2A (C)3A (D)4A
(A)16.7 (B)12.5 (C)167 (D)125 V。
(B)
(C)
(D)
。
(A)0V，2A(B)2V，0A(C)2V，2A(D)0V，0A
(A)2Ω (B)4Ω (C)8Ω (D)1Ω
kVAR。如欲將其功率因數
提高為 0.8 時，應加裝電容器之容量為
(A)68.2 (B)78.2 (C)88.2 (D)98.2 (kVAR)。
.
(A)1A (B)-1A (C)2A (D)-2A
(A)12A (B)4A (C)6A (D)3A
(A)甲 (B)乙 (C)丙 (D)以上皆是。
(A)100V(B)125V(C)250V(D)225V
(A)1H (B)2H (C)4H (D)8H
(A)
(B)
(C)
(D)
。
(A)-4V(B)10V(C)-3V(D)16V
(A)96V(B)120V(C)80V(D)40V
(A)796HZ(B)1523 HZ(C)2500 HZ(D)3000 HZ
(A)
(B)
(C)
(D)
秒時，瞬時功率
，通電 100V 不燒毀情況下，則此電熱器的輸出功率為何？(A)功率不變(B)1000W(C)720W(D)640W
庫侖，試求P 點的電場強度為多少？
(A)45牛頓/庫侖(B)
牛頓/庫侖(C)
牛頓/庫侖(D)135 牛頓/庫侖
，則電源電壓瞬時方程式V(t)為多少？
(A)
(B)
(C)
(D)V(t)=100sin(377t+53° )V
(A)1.8Ω(B)2.4Ω(C)2.8Ω(D)3.2Ω
(A)4A(B)4.2A(C)3A(D)3.2A
(A)0.5A(B)1.2A(C)2A(D)3A
(A)R1短路 (B)R2 斷路(C)R3 斷路 (D)R4 斷路
(A)1KΩ (B)4.5KΩ(C)5KΩ (D)8KΩ
(A)-10V (B)-15V(C)10V (D)15V
(A)20W (B)45W(C)125W (D)320W
(A)30V (B)50V(C)60V (D)100V
(A)0.2 秒 (B)0.5 秒(C)2 秒 (D)10 秒
(A)0A (B)1.2A(C)2.4A (D)4A
(A)60 毫秒 (B)100 毫秒(C)600 毫秒 (D)1000 毫秒
(A)6A (B)10A(C)12A (D)14A
(C)總線路電流最大 (D)Q 值愈小，選擇性愈差
(C)250 (D)
，負載側 Y 接，其每相阻抗為 3+j4Ω，則此負載總消耗平均功率為何？(A)4800W (B)3600W (C)2400W (D)1200W
，則此電路為：
(A)純電容性 (B)純電感性 (C)純電阻性 (D)電阻－電感串聯
，則此電路的總導納為多少姆歐(mho)？
(A) 4-J2(B) 4+J2(C)
(D)
(A) 15 (B) 20 (C) 30 (D) 45
(B)10-11(C)
(D) 3×10-14
(A)
(B)
(C)
(D)
(B)
(C) 3 (D) 30
，則二者相位關係
為：
(A)電壓落後電流 15° (B)電壓超前電流 45° (C)電壓超前電流 15° (D)電壓落後電流 45°
(B) 4 msec(C) 103 sec(D) 0.5 msec
相互吸引(B)
相互排斥(C)
相互吸引(D)
相互排斥
？ (A) cos?= 0.6 I=4A(B) cos?= 0.8 I=3A(C) cos?= 0.6 I=8A(D) cos?= 0.8 I=6A
sin(377t)
(C)v(t) = 110sin(314t)
(D)v(t) = 110
sin(314t)
cos(314t-30°) ，i(t)=10
sin(314t)，則此電路之最大功率Pmax及最小功率Pmin分別為：
(A)Pmax =2000W；Pmin = 0W
(B)Pmax=2000W；Pmin = -1000W
(C)Pmax=3000W；Pmin = 0W
(D)Pmax=3000W；Pmin = -1000W
(A)100Ω、5 µF (B)100Ω、10 µF (C)200Ω、5 µf (D)200Ω、10 µF
(B)方波的波形因數(form factor)為 1.155
(C)正弦波的波峰因數為
(D)三角波的波形因數為 1.11
=12+j16，
=4+j3，則A×B 為多少？
(A)j100
(B)100+j100
(C)100∠16°
(D)100∠37°
