台電◆電子學 _SAMPLE

台電◆電子學 _SAMPLE目錄

95 年 - 95 台灣電力公司_養成班甄試:物理、電子學及計算機概論#24557
96 年 - 96 台灣電力公司_養成班及用人當地化甄試:電子學#24550
97 年 - 97 台灣電力公司_養成班及用人當地化甄試:電子學#24232
101 年 - 101 台灣電力公司_養成班及用人當地化甄試:電子學#24449
102 年 - 102 台灣電力公司_新進僱用人員及用人當地化甄試:電子學#22212

返回

2006年-95 年 - 95 台灣電力公司_養成班甄試:物理、電子學及計算機概論#24557

E 1.材質相同之二導線A、B,A長度為B的2倍,B線徑為A的2倍,則A的電阻為B的: (A)2 倍 (B) 1/2 倍 (C) l 倍 (D) 4 倍 (E)8 倍。

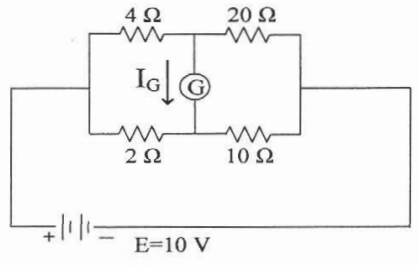

D 2.如下圖,流過檢流計G之電流IG為多少?
 (A)1.25A (B)0.83 A (C) 0.42 A (D) 0 A (E) 0.75 A。
A 3. 一電磁鐵,其磁極間的磁場B=0. 5韋伯/公尺2,若一長度為40公分,而以10公尺/秒速度, 且保持與磁場垂直而運動的導體,其感應電動勢為: (A) 2 V (B) 20 V (C) 0.2 V (D) 0.02 V (E) 200 V。
B 4. 一般商用發電廠的主發電機為: (A)感應發電機 (B)同步發電機 (C)直流發電機 (D)變頻發電機 (E)進相發電機。
D 5.有一單擺週期為T,若欲使週期變成2T,則須將擺長改為原來的: (A) 0. 25 倍 (B) 0. 5 倍 (C) 2 倍 (D) 4 倍 (E) 1. 5 倍。
C 6. —物體作等加速度運動,其初速度為5公尺/秒,經5秒後速度為35公尺/秒,則在此5秒, 物體共行多少距離? (A) 25公尺 (B) 50公尺 (C) 100公尺 (D) 125公尺 (E) 175公尺。
C 7.由靜止開始作等加速度運動之物體,在第2秒與第4秒之位移長度比為: (A) 1:3 (B) 2:5 (C) 3:7 (D) 1:4 (E) 2:3 。
B 8. 一質量為10仟克的物體於斜角30°的光滑斜面上下滑時,其加速度為:  (A)9.8 米/秒2 (B) 4.9 米/秒2 (C) 9.8厂3米/秒2(D)5米/秒2(E))4.9厂3米/秒2
C 9. 一質量為m的物體,以速度V作等速率圓周運動,半徑為r,則其向心力F為: (A) mr/V2 (B) mV/r (C) mV2/r (D) rV2/m (E) mVr。
A 10.有一水壓機,其大小兩活塞之半徑分別為30公分與6公分,今欲將1000公斤重的重物由 大活塞舉起,則在小活塞應施力若干? (A) 40公斤重 (B) 50公斤重 (C) 100公斤重 (D) 200公斤重 (E) 250公斤重。
A 11.為使飛機獲得浮力,機翼上方的空氣速度必須比機翼下方的空氣速度: (A)快 (B)慢 (C)時快時慢 (D)不一定 (E)沒關係。
E 12.加熱1公升的水,使溫度由20°C上升至60°C,需要供應多少熱量? (A) 40 卡 (B) 60 卡 (C) 80 卡 (D) 20000 卡 (E) 40000 卡。
C 13.對一定體積的氣體加熱,使其溫度升至原來的4倍,則氣體壓力變為原來的: (A) 1 倍 (B) 2 倍 (C) 4 倍 (D) 16 倍 (E) 12 倍。
E 14.波在產生折射時,有那一特性不變? (A)波速 (B)波長 (C)振幅 (D)方向 (E)頻率。
A 15.在一大氣壓的空氣中,溫度每上升1°C,則聲速增加0.6米/秒,若20°C時,聲速為343 米/秒,則0°C時之聲速為若干? (A) 331 米/秒(B) 337 米/秒(C) 349 米/秒(D) 355 米/秒(E) 357 米/秒。
B 16.有一凸透鏡焦距為10公分,欲得放大5倍之虛像,則物距須為多少? (A) 6公分 (B) 8公分 (C) 12公分 (D) 15公分 (E) 20公分。
A 17. 二極體並聯可增加 (A)最大電流 (B)最大逆向電壓(C)交換時間 (D)最大順向電壓(E)崩潰電壓。
D 18.於共射極電晶體電路中,IE為5 mA,IB為0. 1 mA,試求其電流增益為何? (A) 39 (B) 59 (C) 69 (D) 49 (E) 29。
C 19.電晶體之IB由10 μA增至110 ,而IC由1 mA增至6 mA,此電晶體之β值為何? (A)20 (B) 24 (C) 50 (D) 60 (E) 35 。
D 20.電晶體共集極(CC)電路 (A)輸入阻抗很小(B)輸出阻抗很大(C)電壓增益很高(D)電壓增益近於1(E)電流增益很低。
B 21.若BJT之a值為0.96,則β值為多少? (A) 12 (B) 24 (C) 36 (D) 48 (E) 96。
C 22.射極隨耦器於電子儀表之電路内,其主要用途為何? (A)放大作用 (B)振盪作用 (C)阻抗匹配 (D)整流 (E)濾波。
C 23.FET的導電載子為: (A)只有電洞(B)只有電子(C) P通道電洞,N通道電子(D) P通道電子,N通道電洞(E)不一定。
C 24.下列何種電子裝置有熱跑脫(Thermal Runaway)現象? (A) N通道FET (B) P通道FET (C)雙極性電晶體(D)單極性電晶體(E)不一定。
D 25. CMRR值愈大,則表示: (A)容易放大信號(B)差動放大器愈差(C)不容易放大信號(D)愈易消除雜音(E)無意義。

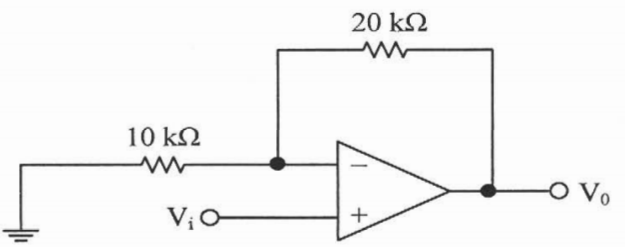

C 26.如下圖中所示之電路,假設OPA為理想放大器,輸出飽和電壓為±15 V,若Vi=lV,則Vo=?
(A) IV (B) 2 V (C) 3 V (D) 4 V (E) 5 V 。

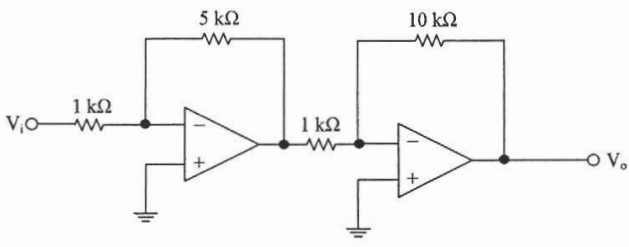

D 27.如下圖中所示之電路,為理想OPA電路,其電壓增益|   ?  (A) -25 (B) -50 (C) +25 (D) +50 (E) -10。

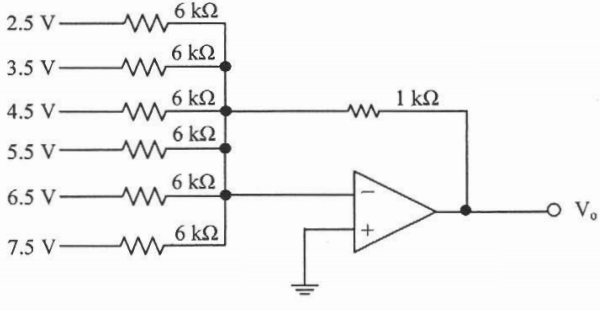

E 28.如下圖中所示之電路,為理想OPA電路,其輸出電壓Vo為何?  (A) +2 V (B) +3 V (C) -3 V (D) +5 V (E) -5 V。

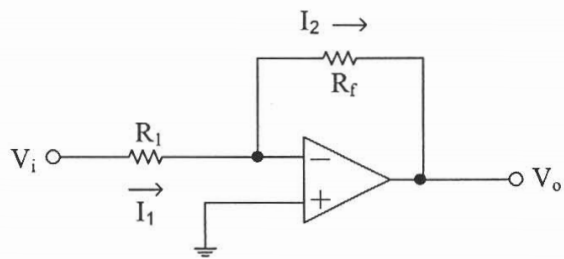

B 29.如下圖中所示,若R1= 15 kΩ,Rf=45 kΩ,則|  ?  (A) 3 (B) -3 (C) 5 (D) -5 (E) 6 。
E 30.於電晶體型號2N2186 (PNP)損壞時,除電晶體2N2I86外,其可替代電晶體型號為: (A) 2N918 (B) 2N2219 (C) 2N2220 (D) 2N2193 (E) 2N2946 。
E 31.電晶體2N2222A之貝他(冷)範圍為: (A) 20〜60 (B) 40〜120 (C) 20〜200 (D) 25 (E) 100〜300 。
B 32.X0R邏輯閘,當兩組輸入分別是1,0和1,1,其輸出結果是: (A) 1,1 (B) 1,0 (C)0,0 (D) 0,1 (E)不一定。
C 33.將二進位數值(11.101>轉換為十六進位數值,下列何者正確? (A) (3.5)16 (B) (3.625)16 (C) (3.A)16 (D) (3.B)16 (E) (3.C)16
B 34.用來監督管理電腦所有資源的軟體為: (A)管理資訊系統(B)作業系統 (C)檔案系統 (D) I/O系統 (E)週邊系統。
B 35.計算機中那一部門負責指令的解釋? (A)輸入部門 (B)控制部門 (C)記憶部門 (D) ALU (E)輸出部門。
A 36.下列那一個數值與(62.3)8-(36.5) 8的運算結果相等? (A)(23,6)8 (B) (25.8)8 (C)(25.8)10。 (D) (26.0)8 (E) (25.0)8
C 37.人工智慧研究領域中之「專家系統(Expert Systems)」又稱為: (A)資料庫系統 (B)管理資訊系統(C)知識庫系統 (D)決策支援系統(E)神經網路系統
A 38.CPU在執行程式時,其讀取資料①主記憶體、②快取記憶體及③輔助記憶體時,順序為: (A)②①③ (B)①②③ (C)①③② (D)②③① (E)③①②。
A 39.101012 之 l’s 補數為: (A) 010102 (B) 101102 (C) 010112 (D) 111112 (E) 000002
A 40.下列何者屬於系統軟體: (A) Windows 98 (B) Excel (C) AutoCAD (D) PowerPoint (E) WinZip 。 【複選題:共10題,請就各題選項中選出所有符合題意者為答案,每題答案為二個(含) 以上,全部答對者始給分,答錯者,該題不予計分,亦不扣分。】
A,D,E 41.電力線的性質有: (A)正電荷沿受力方向連續移動所形成的執跡 (B)電力線起終於同一導線 (C)永遠平行於導體表面 (D)永遠不相交 (E)愈密集代表電場強度愈大。
A,B,C 42.下列那些是電場強度單位,或可化成電場強度單位? (A)牛頓/庫倫(B)牛頓/基本電荷 (C)伏特/米 (D)電子伏特 (E)焦耳/基本電荷。
A,D 43.磁針N極在磁場中指的方向為: (A)該點磁力線方向 (B)該點磁力線之相反方向 (C)該點磁力線垂直方向 (D) N極所受磁力之方向 (E) S極所受磁力之方向。
A,D,E 44.下列物理量,何者是力學的基本物理量? (A)長度 (B)溫度 (C)速度 (D)時間 (E)質量。
A,B,C 45.電晶體a與β 的關係,下列何者為正確?

A,C,E 46.電晶體電路測試儀器,包括: (A)電晶體測試儀(B)壓力計 (C)示波器 (D)差壓計 (E)三用電表。
B,C,D 47.電晶體應用時,如果發生過熱,其解決方法有: (A)使用防塵罩 (B)加強冷氣空調 (C)使用瓦特數較高之電晶體 (D)電晶體加裝散熱座 (E)不必理會。
A,B,C,D 48.以下何者為計算機的硬體設備? (A)輸入單元 (B)輪出單元 (C)CPU (D)記憶單元 (E)作業系統單元。
A,C,D 49.下列何者屬於網際網路(Internet)的應用? (A)電子佈告欄(B)電子書 (C)遠距教學 (D)視傳會議 (E)檔案管理系統。
A,B,D,E 50.下列有關作業系統的敘述,何者正確? (A) MS-DOS為單人單工作業系統 (B) Windows 98為單人多工作業系統 (C) UNIX為多人單工作業系統 (D) Linux為多人多工作業系統 (E) Windows NT為多人多工作業系統。

返回

2007年-96 年 - 96 台灣電力公司_養成班及用人當地化甄試:電子學#24550

B 1.矽半導體的材料能隙(Eg)及阻抗值是隨溫度上升而作何種變化? (A)能隙變大,阻抗值變小 (B)能隙與阻抗值均變小 (C)能隙與阻抗值均變大 (D)能隙變小,阻抗值變大
A 2.將硼元素摻雜進純矽晶體中,則成為何種型式的半導體? (A) P 型 (B) N 型 (C) I 型 (D) J 型
C 3.整個P型半導體是呈現? (A)負電性 (B)正電性 (C)電中性 (D)視雜質原子序而定
C 4.半導體因溫度的關係造成共價鍵破壞,此時半導體會產生? (A)僅有自由電子 (B)僅有電洞 (C)自由電子及電洞 (D)正負離子

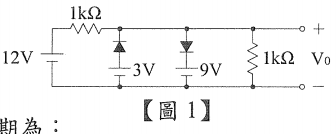

B 5.如【圖1】電路,假設二極體為理想二極體,求V0= ?  (A)3V (B)6 V (C)9 V (D) 12 V
D 6.—個全波整流器其輸入弦波頻率為fs,整流後輸出信號的週期為: (A)4/fs (B)2/fs (C)l/fs (D)l/(2fs)
C 7.—個直流電壓源,電壓為24V,内阻為2Ω ,滿載提供的電流為2A,此電源的電壓調整率為: (A) 10 % (B) 15 % (C) 20 % (D) 25 %
A 8. BJT電晶體的結構中,其「摻雜濃度最高」及「寬度最薄」的部份分別為: (A)射極;基極 (B)集極;射極 (C)集極;基極(D)射極;集極
C 9.下列有關BJT電晶體的敘述,何者錯誤? (A) PNP電晶體的少數載子為電子 (B)NPN電晶體的少數載子為電洞 (C) PNP電晶體的頻率響應特性優於NPN電晶體 (D)兩個接面偏壓(BE, BC )不可隨意調換
A 10.欲使BIT電晶體能具線性放大的功用,則B-E接面及B-C接面應分別作何種偏壓? (A)B-E接面順向偏壓’ B-C接面逆向偏壓 (B)B-E接面逆向偏壓’ B-C接面逆向偏壓 (C)B-E接面逆向偏壓,B-C接面順向偏壓 (D)B-E接面順向偏壓,B-C接面順向偏壓
D 11•下列有關BJT電晶體三種組態:共基極(CB)、共射極(CE)、共集極(CC)的特性,何者錯誤? (A) CB的電壓增益最大 (B) CE的功率增益最大 (C) CC的輸入阻抗最高 (D) CB的輸出阻抗最低
A 12. 一個共射極組態的BJT電晶體於飽和區工作時,會滿足下列何種條件? (A)  (B)  (C)VCE = 0 (D) Ic=0
D 13•當BJT電晶體進入飽和區時,此時集極與射極間的電壓 | VCE |約為多少V? (A) 1,2 (B)3 (C)4 (D) 0.2
B 14, BJT電晶體元件中主要載子的流動方向為: (A)由基極流向集極 (B)由射極流向集極 (C)由基極流向射極 (D)由集極流向射極
A 如【圖24】電路及其BJT電晶體的特性曲線【圖2-2】

【題組】15,,假設原來的工作點為Q點,當Re電阻值變小 時,其新的工作點應近似於【圖2-2】中的那一點? (A) A 點 (B) B 點 (C) C 點 (D) D 點
C 【題組】16,承上題’當 Vcc = 15.7 V ’ RB = 150 kΩ, Rc = 1 kΩ, VBE = d7 V ’ β=100,求 Vc = ?
 (A) 2.7 V (B) 0.3 V (C)5.7V (D) 15.7 V
A 【題組】17•承15題【圖24】,若在射極與地之間串接一電阻Re,其作用為: (A)增加直流偏壓工作點的穩定度 (B)提高小信號的電流增益 (C)降低輸出電阻 (D)提高小信號放大的電壓增益
B 如【圖3】電路
【題組】18’若Ve=—0.7 ’β = 92,求Ic= ? (A) 0.23 mA (B) 0.46 mA (C) 0.92 mA (D) 1.00 mA
B 【題組】19.承上題,求VCE= ? (A) 5.4 V (B)6.1 V (C) 7.0 V (D)8.2V
D 20如【圖4】電路.若VBE = VD1=VD2 = 0.7V,不考慮二極體内阻,求VE= ?   (A) -0.6 V (B) -0.7 V (C) -2.0 V (D) -2.2 V
B 21•如【圖5】電路’若BJT電晶體特性相同,β=100,VBE = 0.7 V,則I= ?   (A) 1.5 mA (B) 2.5 mA (C) 3.5 mA (D) 4.5 mA
A 22•如【圖6】電路,若BJT電晶體特性相同,hfe = 99,hie=lkΩ ’當(hoe x hfe x RE) ≦ 0.1,其 輸入阻抗Zi約為多少MΩ?  (A) 2.5 (B)3.5 (C) 4.5 (D) 5.5
D 23.— 個三級的串級放大電路,已知 Av1 = —50,AV2 = —20,Av3 = 一 10,且 Ail —=10,Ai2 = —10 ,Ai3 = 10,則此串級電路的總功率增益為: (A) 104 (B) 105 (C) 106 (D) 107
A 24. A類、AB類、B類及C類等四種功率放大器,依失真度「由大到小」的排列為: (A) C、B、AB、A (B) A、B、AB、C (C) C、AB、B、A (D) A、AB、B、C .
D 25.某電路的輸入為4sin(20t) + 9sin(45t),而輸出為8cos(20t) + 18cos(45t),則此電路有何失真? (A)振幅失真 (B)頻率失真 (C)諧波失真 (D)相位失真
C 26.下列有關串級放大器的耦合方式敛述,何者錯誤? (A)電阻7電容耦合結構較簡單,但功率損失較大(B)變壓器耦合之阻抗匹配容易,但成本較高 (C)直接耦合之低頻響應最佳且穩定性最好 (D)直接耦合可減少交連電路的損失
B 27.在RC耦合電路中,C值必須選擇非常大,其原因是: (A)產生穩定偏壓 (B)防止低頻衰減 (C)防止高頻衰減 (D)使直流順利通過
D 28.若以下列元件來設計隨耦器電路,試問何者的輸入阻抗最高? (A)JFET (B)BJT (C)達靈頓電晶體 (D)MOSFET
B 29.下列有關電晶體的敘述,何者錯誤? (A) FET為單極性,BJT為雙極性 (B) FET為電流控制,BJT為電壓控制 (C) FET的交換速度較BJT慢 (D) FET為負溫度係數的元件
B 30•如[圖 7】JFET 電路,若 IDSS = 8 mA, 夾止電壓VP=—8 V,求ID= ?  (A) 1 mA (B) 2 mA (C) 3 mA (D) 10 mA
D 31. N通道增強型MOSFET的閘極與源極間之電壓VGS在下列 何種情況下才能使汲極電流Id導通? (VT為臨界電壓)
(A) VGS> 0,VGS< VtT
(B)VGS< 0,VGS> Vt
(C)VGS< 0,VGS< Vt
(D)VGS> 0,VGS >Vt
C 32.下列對互補式金氧半電晶體(CMOS)的敘述,何者錯誤? (A)工作電壓約為3〜15 V (B)扇出(Fan-out)數可超過50 (C)傳輸延遲時間比TTL的短 (D)靜態消耗功率比TTL的小
D 33.下列電路,何者為運算放大器主要的輸入結構? (A)光耦合電路 (B)RC耦合電路 (C)達靈頓電路 (D)差動電路
C 34.下列有關理想運算放大器的敘述,何者錯誤? (A)輸入阻抗無窮大 (B)輸出阻抗為零 (C)開路增益為零 (D)可做加減法器
D 35. —運算放大器的迴轉率(SlewRate) SR = 3.14 V/μ s,若欲獲得輸出電壓峰對峰值為10VPP, 試問在不允許失真下,輸入正弦波的最高允許頻率為多少kHz? (A) 400 (B) 200 (C) 50 (D) 100
A 36.用運算放大器組成的非反相放大器,是屬於下列何種負回授? (A)電壓串聯 (B)電壓並聯 (C)電流串聯 (D)電流並聯
C 37•欲提高差動放大器的共模拒斥比CMRR,射極的直流阻抗(RE)及交流阻抗(re)應如何選擇? (A)兩者皆採用低阻抗 (B)兩者皆採用高阻抗 (C) RE採用高阻抗, re採用低阻抗 (D) RE採用低阻抗,re採用高阻抗
C 38.—個差動放大器的差模增益Ad= 100,共模增益Ac = 0.01,則其共模拒斥比CMRR= ? (A) — 80 dB (B) 一 40 dB (C) 80 dB (D) 40 dB
D 39.—般頻率計數器將待測信號輸入後,可由下列何種電路轉換為脈波後,來控制計數器的計數? (A)積分電路 (B)微分電路 (C)箝位電路 (D)樞密特觸發電路
C 40.欲使輸出電壓穩壓在一5 V (負5V),應選擇下列何者1C? (A) 7402 (B) 7805 (C) 7905 (D) LM 340-05

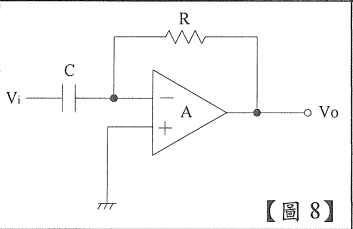

A 41•如【圖8】電路,A為理想運算放大器,Vi為三角波,則Vo為:  (A)方波 (B)三角波 (C)脈衝波 (D)弦波
A 如【圖9】電路,A為理想運算放大器,兩個稽納(Zener)二極體之稽納崩潰電壓分別為VZ1 和VZ2,順向電壓均為VD,R值設計成可使稽納二極體在崩潰區工作。
【題組】42,若Vi> 0,則Vo = ? (A) — (VZ2 + VD) (B) VZI+ VD (C)VZ2 + VD (D) —( VZI + VD)
B 【題組】43•承上題,若Vi < 0,則V0 = ?
(A) -(VZ2 + VD) (B) VZI + VD (C) VZ2 + VD (D) — (VZ1 + VD)

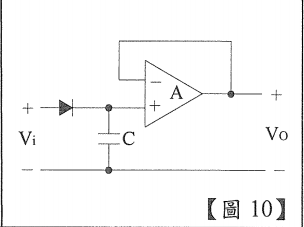

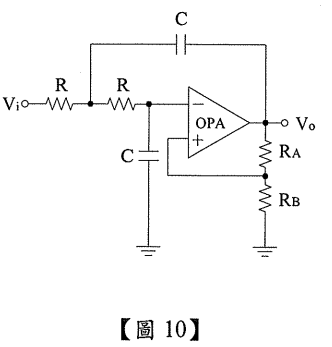

D 44•如【圖10】電路,A為理想運算放大器,此電路的功能為:   (A)全波整流器 (B)半波整流器 (C)微分器 (D)峰值檢波器
B 45.如【圖11】電路,A1及A2為理想運算放大器,R1=R2=R3=2KΩ,其電路增益Vo/Vi ?   (A) 2 (B)3 (C)4 (D)6

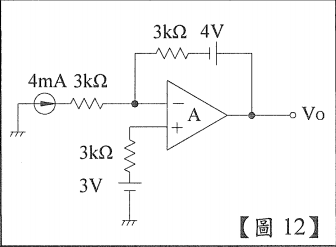

C 46.如【圖12】電路,A為理想運算放大器,則V0= ?
 (A) -15 V (B) -10 V (C) -5 Y (D)4V
B 如【圖13】電路,A為理想運算放大器
【題組】47.若VZ = 6 V,VCC = 10 V,  R1 = Rf = 1 kΩ ,R2 = 3 kΩ,求 If= ? (A) 1 mA (B) 2 mA (C) 3 mA (D) 4 mA
D 【題組】48.承上題,欲使該電路成為一個與Rf無關的定電流源,則須滿足下列何種條件?
 (A) VCCx R1 / (R1+ R2) > VZ
(B) VCC x R2 / (R1 + R2)〈 VZ
(C) VCC x R1/ (R1 + R2) < VZ
(D) VCC x R2 / (R1 + R2)〉VZ
A 49.一個理想電壓調整器的輸出阻抗應為: (A)零 (B)無限大 (C)等於負載電阻 (D)中等大小即可
C 50.傳統式穩壓電路與交換式穩壓電路,此兩電路中的電晶體分別作何種用途? (A)皆為開關使用 (B)前者為開關,後者為放大 (C)前者為放大,後者為開關 (D)皆為放大使用

返回

2008年-97 年 - 97 台灣電力公司_養成班及用人當地化甄試:電子學#24232

B 1下列何者不是變壓器耦合放大器之優點? (A)提高功率轉移效率 (B)改善頻率響應 , (C)提供前後兩級之阻抗匹配 (D)提供直流隔離作用
C 2PN二極體在接面附近所形成接觸電勢的極性是: (A)視偏壓大小而定 (B)P端為正,N端為負 (C)P端為負,N端為正 (D)無正負極之分
C 3。對一 60 Hz全波橋式整流電路,如其輸出具有60 Hz的漣波時,則其電路可能為: (A)變壓器二次侧短路(B)濾波電容器漏電 (C)有一個二極體開路(D)無異常
B

4在不考慮漏電流之關係下,下列有關電晶體的描述何者有誤? (A) Ic=βxIb (B) β = a/(l + a) (C) IE=IC+IB (D) Ic=α xIE .

B 使用指針式三用電錶,轉到低電阻檔(如xlOO),用紅棒接觸電晶體任一腳,再以黑棒接觸其 他兩腳,此時電錶指針都會產生大偏移
【題組】5,則此紅棒接觸之腳為: (A)集極端 (B)基極端 (C)射極端 (D)條件不足無法判斷
B 【題組】6。同上題,此電晶體為何種型態? (A) NPN (B) PNP (C) FET (D)無法判別
C 7。在正常狀況下,用歐姆表量單接合面場效電晶體之D (汲極)及S (源極)兩端,結果是? (A) 0  (B)oo  (C)數百 至數仟  (D)與極性有關,無法測量
A 8。N通道加強型MOSFET的閘-源電壓VGS應如何才能使汲極電流ID導通(註:VT是臨界電壓)?(A) VGS> 0,VGS< VT

(B) VGS> 0,VGS> VT

(C) VGS < 0,VGS< VT

(D) VGS < 0,VGS> VT

C 9使用CMOS元件,應避免下列何種錯誤行為? (A) CMOS存放不用時,可以用錫箔包裹 (B)避免用手觸CMOS的引線 (C)電路上不用之輸入端保持空接 (D)使用之電源電壓通常可由3 V至15 V
C

10。共射極組合的電路中,其電晶體的β值相當於那一參數? (A) hie (B) hre (C) hfe (D) hoe .

A 11。對直流耦合放大器而言,下列敘述何者為真? (A)低頻響應佳,工作點較不穩定 (B)低頻響應差,工作點較穩定 (C)低頻響應佳,工作點較穩定 (D)高低頻響應皆佳,工作點亦穩定
B 12. 一放大器的胃3 dB頻率為20 Hz及15 KHz,設其工作於標準測試頻率(1 kHz)時的輸出為20 W ,求其工作於20 Hz和15 kHz時的輸出功率為: (A)5W (B) 10 W (C) 15 W (D) 20 W
B 13.某一電路對於不同頻率的信號,其延遲時間不同,則此放大器有下列何種失真? (A)非線性失真 (B)相位失真 (C)頻率失真 (D)諧波失真
D 14,功率電晶體多用矽質的主要原因為? (A)製造簡單 (B)漏電流小 (C)成本較低 (D)矽耐溫較高
B 15•使用一交直流電壓錶測得一濾波電路的輸出電壓,獲得25 V直流電壓及峰值4V之交流電壓 ,則其漣波百分比為: (A)16% (B) 11.3% (C) 5% (D) 9.5%
C 16.四級串接放大器中,各級的電壓增益為10,則總電壓增益為: (A) 120 dB (B) 100 dB (C) 80 dB (D) 140 dB
D 17。下列何種輸入信號通過微分器後,其輸出訊號波形與輸入波形是相同? (A)方波 (B)三角波 (C)鋸齒波 (D)正弦波
C 18•交換式電源穩壓電路,一般是以何種技術來控制功率半導體的導通時間? (A)半波整流 (B)截波箝位 (C)脈寬調變 (D)電容濾波效應
C 19.下列元件中那一種不適合當作感測器? (A)應變計(strain guage ) (B)熱電偶 (C)發光二極體 (D)光電晶體
A 20場效電晶體做為線性放大器時,下列何種區域為其操作區? (A)定電流區 (B)定電壓區 (C)截止區 (D)崩潰區
D 21下列何種二極體,其正常使用非在逆向偏壓的情形下? (A)光電二極體 (B)稽納二極體 (C)變容二極體 (D)發光二極體
B 22射極隨耦器之阻抗特性是: (A)高輸出阻抗5低輸入阻抗 (B)高輸入阻抗’低輸出阻抗 (C)兩者均大 (D)兩者均小
C 23。下列何者不是光|禺合器(opto-coupler)或稱光隔離器(opto-isolator)的主要特徵? (A)輸入與輸出之間完全絕緣 (B)無接點,故使用壽命長 (C)信號可於此元件的輸出與輸入間雙向往來(D)響應速度快
D 24下列何種放大器不適合用在聲頻放大器作為放大音樂、語言等? (A)A 類(B)B 類(C)AB 類(D)C 類

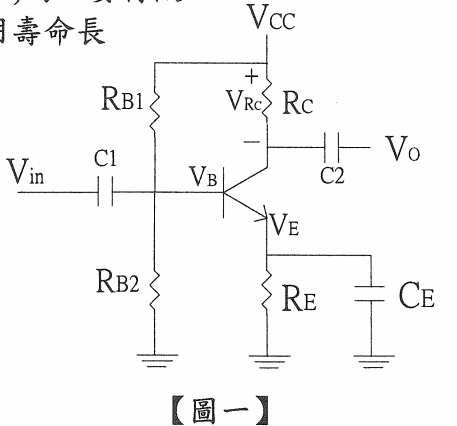

C 如【圖一】所示,電晶體放大電路,假設其工作點位於作用區
【題組】25。下列有關此電路之描述何者為誤? (A)此電路為共射極放大電路 (B)CE為旁路電容,可提高交流增益 (C)採固定偏壓法,溫度穩定性不佳 (D)C1為阻隔電容,可用來阻隔Vin之直流偏壓
D 【題組】重新載圖重新載圖26,承上題之電路.若電路中 Vcc= 22. V ’ RB1=45 k ,RB2=5 k  ’ RC=10 k  及 RE=15 k ,且假 設電晶體之電流增益β很大,且電晶體BE接面的切入電壓為0.7V,計算電路中的直流偏壓,下列何者錯誤?
(A) VE=15 V (B) VCE=19.8 V (C) VB=22 V (D) VRC=10 V
C 27。積體電路元件:編號7912的穩壓積體電路,其固定輸出電壓為? (A) -5 V (B) 12 V (C)-12V (D) 5 V
D 28. 二極體中逆向漏電流對溫度極為敏感,通常在PN接面之溫度每遞增10°C,可使逆向漏電流增加: (A) 20% (B) 50% (C) 80% (D) 100%
D 29針對大電流負荷之濾波應採用何者較佳? (A)電阻輸入濾波器 (B)電阻電容濾波器 (C)電容輸入濾波器 (D)電感濾波器
B 30•與雙極性接面電晶體相比,下列何者不是場效應電晶體(FET)的主要優點? (A)不易受輻射的影響(B)操作速度比較快 (C)輸入阻抗高 (D)熱穩定度較佳
B 31下列何種FET在不加閘極電壓時,沒有通道產生? (A) N 通道 MOSFET (B)增強型 MOSFET (C)空乏型 MOSFET (D) JFET

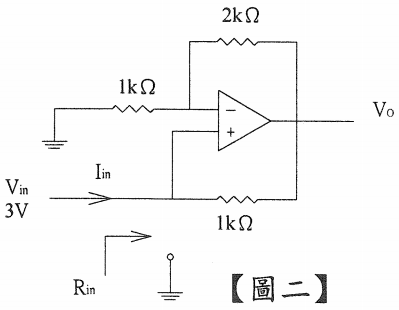

B 32如【圖二】所示,0P為理想運算放大器,試求Rin=Vin/Iin=?  (A) -1 k  (B) -0.5 k  (C) 0.5 k (D) 1 k

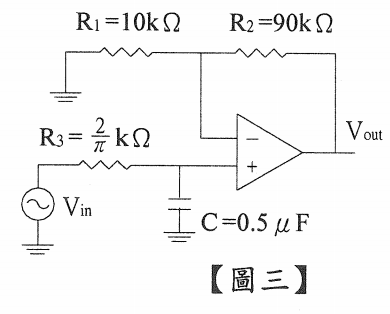

C 33如【圖三】所示,OP為理想運算放大器,如Vin之頻率為 5000 Hz 時,則電壓增益 20 log | Vout/Vin | 為:

 (A) 20 dB (B)_3dB (C)0dB (D) 17 dB .

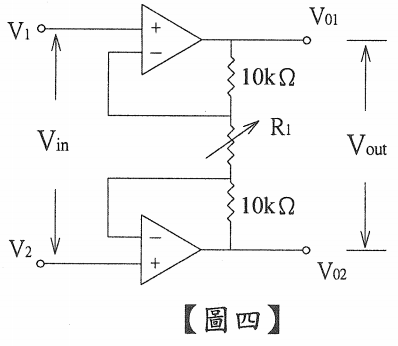

C 34如【圖四】所示,OP為理想運算放大器,如Vin為2V,當R1 分別為5 k ,4 k 時,Vout分別為:
 (A)8V,10V (B) 12V,10 V (C) 10V,12 V (D)10V,8V

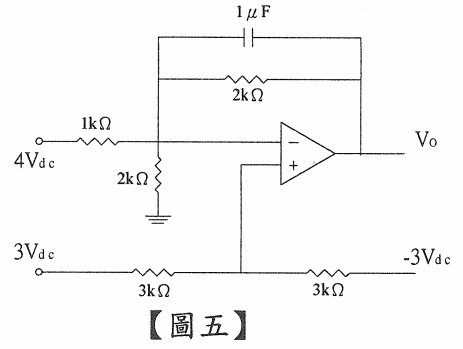

B 35如【圖五】所示,OP為理想運算放大器,求輸出電壓為多少伏特 ?
 (A)- 4 V (B) -8 V (C) -8/3 V (D) -2/3 V
C 36如【圖六】所示,二極體切入電壓為0,7V,順向電阻為100 O,若Va=Vb= 10V,求Vo之值?
 (A) 6 V (B) 5.23 V (C) 7.44 V (D) 8.06 V
B 37功率電晶體之集極與外殼接在一起,其最主要的目的為? (A)易於辨認 (B)散熱較佳 (C)製造方便 (D)美觀大方

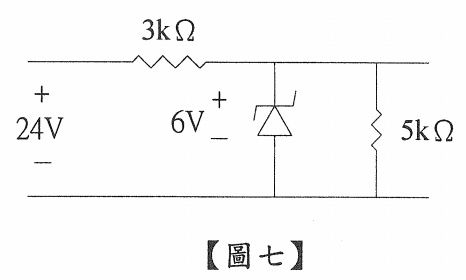

D 38»如【圖七】所示,流過Zener 二極體之電流約為:  (A) 43 mA (B) 2«5 mA (C) 52 mA (D) 4.8 mA

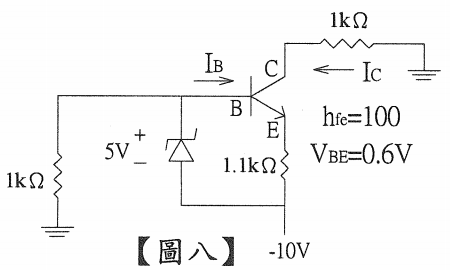

A 39洳【圖八】所示,hfe=100,下列數值何者有誤?
(A) VCE = 2.5 V(B) VC = -4V(C) IE = 4 mA (D) VB =-5 V

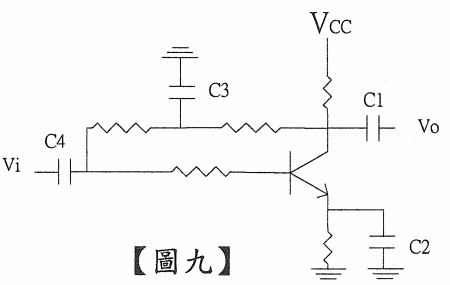

C 40如【圖九】所示,哪二者電容的目的是用來消除電壓增益衰減?   (A) Cl,C2 (B) C3,C4 (C) C2,C3 (D) C2,C4
A 41如【圖十】所示,二極體之功能為:
 (A)溫度補償 (B)防止雜訊 (C)保護電晶體 (D)半波整流

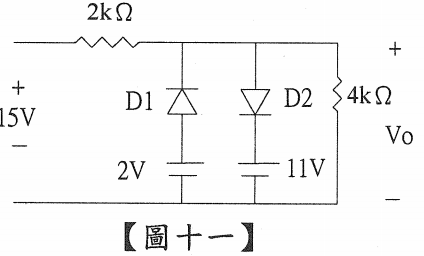

C 42如【圖十一】所示,二極體為理想二極體(順向導通電壓為0伏特),則此電路之輸出電壓Vo 為?
 (A)8V (B)11V (C) 10 V (D)9V

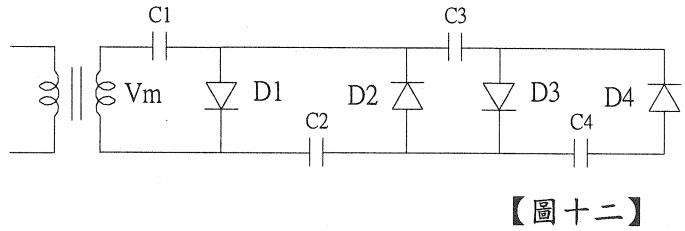

B 43如【圖十二】所示,假設所有二極體均為理想二極體,則C3之兩端之電壓為:
 (A)lVm (B) 2 Vm (C) 3 Vm (D) 4 Vm

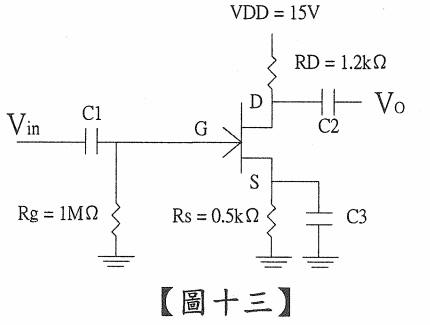

D 44如【圖十三】所示,JFET電路中;Cl = C2 = 0.02 ,C3=20| ,汲_源極飽和電流 IDSS = 4mA,汲-源極夾止電壓VGS(off) = Vp= -4 V,求VGS偏壓為多少伏特?  (A) -9 + 4√3 (B)3√3-8 (C) 3√3-7 (D) -8 + 4√3

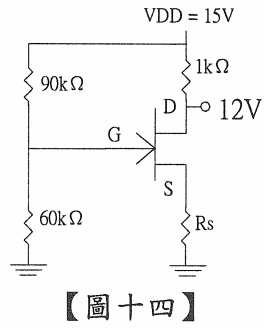

D 45如【圖十四】所示,若Vgs = _3 V且Vd=12V,則:Rs應為:   (A) 3.5 k  (B) 2.5 k  (C) 2 k  (D) 3 k

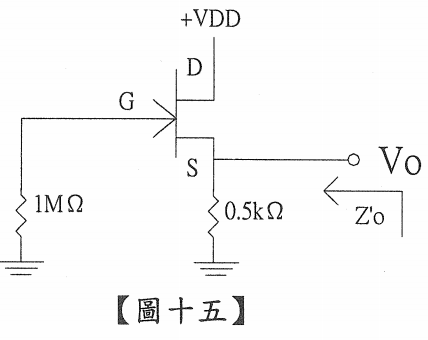

A 46,如【圖十五】所示’共汲極放大器電路,gm == 0.002(A/V) . rd = 50k,試求VO端看進去之 阻抗約為?  (A) 250   (B) 400  (C) 500   (D) 1

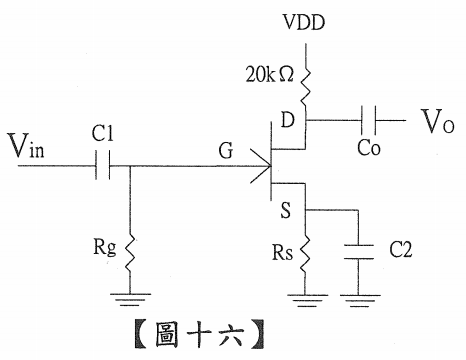

B 47.如【圖十六】所示,共源極放大器電路,假設gm = 0.002A/V,rd = 20k ,求電壓增益為何?  (A)-10 (B)-20 (C) 10 (D) 20

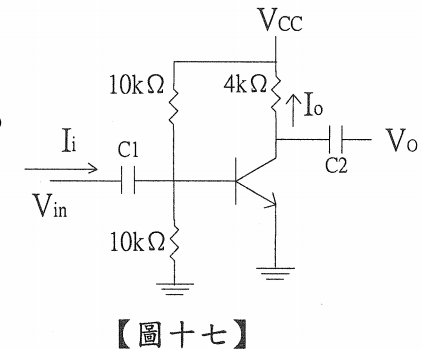

D 48如【圖十七】所示5電晶體放大電路,hfe=150,hie= 5 K  5 hoe = hre=0,電容阻抗不計, 試利用近似等效模型求Io/Ii約為?
(A) 150 (B)-150 (C) 75 (D) -75
C 49如【圖十八】所示,電晶體電路,此電路中Re之主要作用為?   (A)提高小信號放大之電壓增益 (B)降低輸出電阻 (C)增加直流偏壓工作點的穩定度 (D)提高電路的抗震性
A 50.晶體共射極放大器若加入射極電阻,但不加射極旁路電容,則下列途述何者正確? (A)電壓增益降低 (B)輸出阻抗降低 (C)輸入阻抗降低 (D)非線性失真增加

返回

2012年-101 年 - 101 台灣電力公司_養成班及用人當地化甄試:電子學#24449

B 1.將兩個相同頻率響應的單級放大器串接為二級放大器,則頻帶寬度比單級放大器的頻帶寬度: (A)增加 (B)減少 (C)不變 (D)無法判斷
B 2.某矽質二極體,在溫度25 °C時的逆向飽和電流為5 nA,若溫度上升至55 °C時,則逆向飽和電流變為多少? (A)30 nA (B) 40 nA (C) 60 nA (D) 80 nA
C 3.晶體振盪器的石英晶體之用途為: (A)回授 (B)放大 (C)儲能 (D)穩壓
D 4.如【圖1】中之電路使用矽質二極體,則Vo為:
 (A)16V (B)15.3 V (C)8V (D) 7.65 V
C 5.如【圖2】之電源供應器,在輸出端可測得Eout應為:
 (A)21.21Vdc (B)10.6Vdc (C) 9.54 Vdc (D) 7.5 Vdc
B 6.下列何種二極體較適合高頻整流用? (A)—般二極體 (B)蕭特基二極體 (C)變容二極體(D)稽納二極體
C 7.以三用電表測量一 NPN電晶體之好壞,將電表置於R檔,則下列敘述哪項為正常現象? (A)黑棒接C極且紅棒接B極時導通,反接為導通 (B)黑棒接C極且紅棒接E極時導通,反接為導通 (C)黑棒接C極且紅棒接B極時不導通,反接為導通 (D)黑棒接E極且紅棒接B極時不導通,反接為不導通
D 8.如【圖3】當VGS= -5V時,IDSS=20mA及VGS(off)=—10 V ,求此偏壓時之Rs值為:
phpJKNVZC (A) 500 Ω (B) 750 Ω (C) 800 Ω (D) 1000 Ω
A 9.下列何者是主動元件? (A)電晶體 (B)電容器 (C)繼電器 (D)電阻器
C 10. 60 Hz之電源經橋式整流後所得之漣波頻率為: (A) 30 Hz (B) 60 Hz (C) 120 Hz (D) 240 Hz
C 11 •何種負回授可增加輸出阻抗且降低輸入阻抗? (A)電壓並聯負回授(B)電流串聯負回授 (C)電流並聯負回授 (D)電壓串聯負回授
D 12•如【圖4】所示,電晶體 =50,VBe=0.7 V ’ VCE(sat)=0.2 V,則下列VB值何者可確保電晶體 工作於飽和區?  (A) 0.5 V (B) 1V (C)1.5V (D)2V

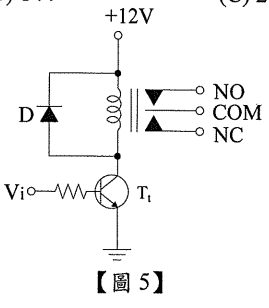

A 13.如【圖5】所示,為DC 12 V繼電器之驅動電路,下列哪項敘述不正確?   (A)繼電器動作時,電晶體必須工作於線性區(B)二極體D為吸收反電動勢,以保護Tt用 (C)繼電器未動作時,NC與COM相通 (D)繼電器動作時,NO將與COM相通
D 14.如【圖6】之Av、Ri、Ro分別代表各級放大器之電壓增益、輸入及輸出阻抗,試問整個電路 的電壓增益約為?  (A)115 (B) 144 (C) 200 (D) 230

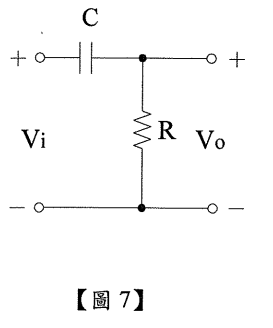

D 15.如【圖7】所示之電路,下列哪項敘述不正確?
(A)可當作微分器使用 (B)為一高通濾波網路 (C)在頻率無限大時相位移為0度 (D)為一輸出電壓相位落後網路
B 重新載圖16.如【圖8】所示為鏡像電流源,Q1、Q2是相同電晶體,則I=?  (A) 7.5 mA (B) 7.15 mA (C) 6.8 mA (D) 3.58 mA
A 17. 二級之積體電路運算放大器,其頻率補償電路跨接何級? (A)輸出級 (B)輸入級 (C)短路保護電路 (D)偏壓級 .

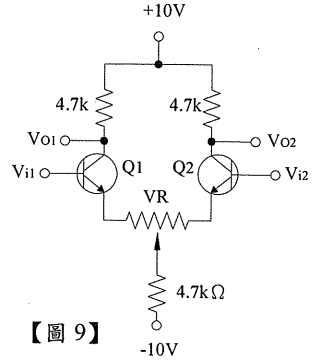

D 18.如【圖9】所示為差動放大器,下列哪項敘述不正確?   (A)可變電阻VR的作用為直流平衡調整 (B) Vi2接地,則形成單端輸入雙端輸出差動放大器 (C)VR太大將會使差動增益降低 (D)調整VR對電路之直流平衡點沒有影響
B 19.如【圖10】所示之低通濾波器中,Ra=6 kQ、Rb=4 kQ、R=1 kQ,若欲使其截止頻率等於 2 kHz,則電容值應選為:   (A)0.12 μF (B) 0.08 μF (C) 0.04 μF (D) 0.026μ F
C 20•如【圖11】所示為箝位電路,輸出波形Vo之失真原因為:   (A)C之電容太大 (B)電容器耐壓太小 (C)R之阻抗值太小 (D)輸入訊號Vi頻率太高

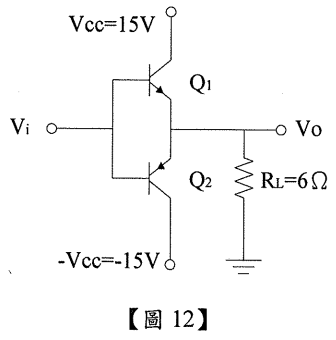

B 21.如【圖12】所示為一 B類放大電路,其中電源為±15 V,負載為6Ω (不考慮交叉失真),若 輸出為24W,則可能產生的輸出電壓Vo峰值為多少伏特?
(A) 12 V (B) 17 V (C)21 V (D)25V
C 如【圖13】為理想運算放大器’若R1=2 kΩ,R2=400 kΩ,C=1 nF
【題組】22.則直流電壓增益Vo/Vi 為(A) -0.01 (B) -100 (C) -200 (D) 200
C 【題組】23.續上題(第22 題),試求轉移函數(transfer function) V0(s) /Vi(s)為 :
D 如【圖14】為理想運算放大器,其電源電壓為±15V,R12=4R11,V1為一2V時
【題組】24.則Vo為: (A)8V (B) -8V (C)+15 V (D) -15 V
C 【題組】25.續上題(第24題),若V1=sin(2000 t)V時,則示波器測量到的V2波形,下列哪項正確? (A)直流 (B)方波 (C)正弦波 (D)脈波
B 如【圖15】所示
【題組】26.流過D1的電流大小約為多少? (A) 12.5 mA (B) 25 mA (C) 50 mA ' (D) 75 mA
C 【題組】27.續上題(第26題),流過RL的電流大小約為多少? (A) 12.5 mA (B) 25 mA (C) 50 mA (D)75mA
D 28.場效電晶體(FET)與電晶體(BJT)比較,場效電晶體(FET)之優點為何? (A)電壓增益較大 (B)電流增益較大 (C)頻帶寬度較大 (D)輸入阻抗較大
A

29.—放大器輸出阻抗為5 kΩ,欲使8 Ω的揚聲器能與放大器匹配,則須加變壓器匝數比為: (A)25 (B) 50 (C)75 (D) 100

D 30.B類放大器的特性為: (A)失真小,效率低(B)失真小,效率高 (C)失真大,效率低 (D)失真大,效率高
A 31.使用分貝(decibel)係因為: (A)使用方便 (B)增加準確度 (C)低功率 (D)增加靈敏度
D 32.R-2R梯形網路D/A轉換器的優點是: (A)電路簡單 (B)所需電阻數較少 (C)所需開關數目較少(D)只用兩種電阻
C 33.電晶體開關OFF時,電晶體相當於進入: (A)飽和區 (B)工作區 (C)截止區 (D)崩潰區
B 34•如【圖16】電路所示,其矽質電晶體之射極偏壓VE約為何值?  (A) 11.2 V (B) 12.3 V (C) 13 V (D) 13.2 V
A 35.變容二極體之電容,常用下列何者來調變? (A)反向電壓 (B)順向電壓 (C)順向電流 (D)溫度
A 36. N通道增強型MOSFET的符號為:
D 37.某一 N通道增強型MOSFET的VDS=4 V,元件參數K=0.5 mA/V2,臨界電壓VT=2 V,若元 件工作於夾止區且ID=2 mA,則VGS為多少?
(A) -2 V (B) +2 V (C) -4V (D) +4 V
C 38.對於電晶體的三種基本組態而言,下列哪項敘述不正確? (A)共射極組態功率增益最大 (B)共集極組態常作為阻抗匹配之用 (C)共基極組態中輸出與輸入信號相位差180° (D)共集極組態電壓增益約為1
A 39.排除控制電路故障,最簡便之檢查儀表為何? (A)三用電表 (B)電流表 (C)電壓表 (D)高阻計
B 40.下列措施,何者不能防止靜電對電子元件之破壞? (A)人員帶接地手環(B)穿平底膠鞋 (C)使用離子吹風機 (D)桌面舖導電性桌墊
D 41.如【圖17】電路所示,若hfe=50,hie=l kΩ,hre及hoe略去不計,則電壓增益約為多少?   (A)—50 (B) -100 (C) -150 (D) -200
A 42.三用電表的+20 dBm點,係在電壓刻度上的: (A) 7.75 V (B) 1 V (C) 0.775 V (D) 0.707 V
C 43.如【圖18】所示,運算放大器工作在線性狀態,輸出電壓V。應為:   (A) 3.125 V (B) 4.75 V (C) 6.25 V (D) 7.5 V
B 44.如【圖19】在製作韋恩電橋振盪器時,若電路無法產生振盪時,應該如何解決?
 (A)更換OPA (B)將R2電阻值調大 (C)將R2電阻值調小 (D)加大電源電壓
A 45. μA741運算放大器哪兩隻接腳用於消除抵補電壓的誤差值? (A)l 與 5 (B)2 與 6 (C)l 與 6 (D)3 與 7
A 46.由DC電源變換成AC電源,最常用的裝置為: (A)變流器 (B)整流器 (C)倍壓器 (D)濾波器
B 47•若NPN電晶體工作於工作區,其三端的電壓關係為: (A)Ve>Vb>Vc (B)Vc>Vb>Ve (C)Vb>Vc>Ve (D)Vc>Ve>Vb
B 48.有一差動放大器,其Vi1=150 μV、Vi2=100 μV、Ad=1000、CMRR=100 >輸出電壓為何?
 (A) 50 mV (B) 51.25 mV (C) 70.25 mV (D) 150 mV
B 49.如【圖20】為N通道MOSFET電晶體,假設其ID=0.6 mA,Vth=l V,電容值視為無窮大, 其小訊號電壓增益Vo/Vi為何?  (A) -2 (B) -4 (C) -6 (D) -12
D 50.CMOS邏輯1C的正常工作電壓範圍約為多少伏特? (A) +5 V (B) +12 V (C)±15V (D) 3-15 V

返回

2013年-102 年 - 102 台灣電力公司_新進僱用人員及用人當地化甄試:電子學#22212

A 1.有一正弦波電流信號i(t)=110sin(377t-150°) A ,則當t=l/120秒時之瞬時電流值為何? (A) 55 A (B) 95 A (C) 110 A (D) 141 A
B 2_下列何種二極體具有負電阻特性? (A)光電二極體 (B)透納二極體 (C)稽納二極體 (D)變容二極體
C 3.直流電源供應器係用來將交流電源轉換為直流電源,在經變壓器後,其轉換過程通常依序為何? (A)濾波→穩壓→整流(B)穩壓→整流→濾波(C)整流→濾波→穩壓(D)整流→穩壓→濾波 .
C 4. 100 V有效值之交流正弦波電壓,經半波整流與濾波後,其輸出電壓值為何? (A)45 V(B) 90 V (C) 141 V (D) 282 V
D 5.某BJT電晶體操作在基-射極接面為順偏壓,基-集極接面為逆偏壓情況下,已知IE=60 mA及 IC=59.5 mA ,求IB及β值為何? (A) 119.5 mA、39 (B) 119.5 mA、119 (C) 0.5 mA、39 (D) 0.5 mA、119
B 6.如【圖1】電路所示,若Vi=400sin337tV,試求電容C2耐壓最低為何?
 (A) 20 V (B) 40 V (C) 60 V (D) 80 V
A 7.如【圖2】電路所示,假設稽納二極體之rz= 50,IZK= 2 mA,Vz= 6.7 V,試求稽納二極體正常工作在崩潰區之最小負載電阻值RL約為何?

(A)2.1 kΩ (B)1.2 kΩ (C)0.8 kΩ (D)0.5 kΩ
.
B 8.如【圖3】電路所示,若二極體為理想二極體,Vi=10Sin377t V,則輸出電壓V。最大值與最 小值之差為多少?
 (A) 1V (B)3 V (C)5V (D)6V
A 9.有一電壓源v(t)=2sint+4sin3tV,加在2 之電阻兩端,則電阻消耗之功率為何? (A)5W (B)10 W (C) 15 W (D) 20 W
C 如【圖4】所示,假設Q1、Q2電晶體之參數完全相同,且電晶體之基極電流可忽略不計,


【題組】10.求 電路之小訊號電壓增益Av=V0/Vi約為何? (A) -50 (B) +50 (C) -100 (D) +100
B 【題組】11.承第10題,試求VCE2為何? (A) 5 V (B) 6.1 V (C)8V (D) 9.3 V
C 12.在音響擴大機應用電路中,常用來驅動負載喇叭的電晶體組態電路為何? (A)共射極 (B)共閘極 (C)共集極 (D)共基極
A 13.下列有關雙極性電晶體三種基本放大器間比較之敘述,何者有誤? (A)共基極之輸出阻抗最低 (B)共射極之功率增益最高 (C)共射極為反相放大 (D)共集極之輸入阻抗最大
B 14.在一 RC耦合電路中,C須取大值,其原因為何?

(A)消散高功率 (B)防止低頻衰減

(C)產生較佳之偏壓穩定 (D)級與級間之直流可順利通過

B 如【圖5】所示’ 一個兩級串接輛合放大器,Vcc=20.7 V、RB1=100 k、Rc2=0.5 k、 Rc1= RE1= RE2=1 k,假設Q1、Q2之共射極電流增益分別為99、48,


【題組】15.請問IB1為多少? (A) 0.05 mA (B) 0.1mA (C) 0.25 mA (D) 0.5 mA
C 【題組】16.承第15題,試求IB2為何? (A) 0.101 mA (B) 0.1mA (C) 0.202 mA (D) 0.25 mA
B 17.某差動放大器,差模訊號電壓增益Ad為200,而共模拒斥比CMRR=80 dB,試求其共模訊號 電壓增益Ac為何? (A) 0.002 (B) 0.02 (C) 0.2 (D) 2
D 18.達靈頓(Darlington)電路具有下列何種優點? (A)高輸入電阻及小電流增益 (B)低輸入電阻及大電壓增益 (C)低輸入電阻及大電流增益 (D)高輸入電阻及大電流增益
B 19.如【圖6】所示’已知雙極性接面電晶體β=94 ’ R1=R2=10 k ,Rc=2.5 k  ’ RE=1 K , Vcc=18 V,CE=5 F,C1C2=10F,則集極電流ICQ應為何?
(A) 7.802 mA (B) 5.312 mA (C) 2.212 mA (D) 1.652 mA
C 20.下列多級放大器耦合類別中,何種耦合具有良好的低頻響應? (A)電感耦合 (B)變壓器耦合 (C)直接耦合 (D)電阻電容耦合
A 21•有一麥克風’於300  之輸出阻抗下,將0.3 V之音頻訊號輸入至放大器’而放大器又將 30 W之電功率輸入至16  之揚聲器上,則此放大器之分貝功率增益為何? (A) 50 dB (B) 60 dB (C) 70 dB (D) 100 dB
B 22.三級放大器其各級之電壓增益分別為50、100及200,試問其總分貝電壓增益為若干? (A) 100 dB (B) 120 dB (C) 150 dB (D) 200 dB
D 23.若將兩個具有相同高頻響應的單級電晶體放大器,串接成兩級放大器,則其高頻3 dB頻率將 約為原來單級的幾倍?
B 24.如【圖7】所示,若Vcc=12 V、Rc=l k 、β=58,電晶體基射級順向導通電壓為0.7 V ’集射 極飽和電壓為0.4V,則可使電路得到最大不失真輸出訊號之電阻RB值約為多少?
 (A) 95 k  (B)113k  (C) 123 k  (D) 196k
C 25.如【圖8】所示’已知雙極性接面電晶體β=100 ,V BE=0.7 V,集極電流IC=2 mA ’集極與射 極間電壓VCE=5 V,Rc上電壓為5 V,Vcc為15 V,則射極電阻RE約為多少?
 (A) l0k  (B) 5 k  (C) 2.5 k  (D) 1 k
A 26.如【圖9】所示,當尖波瞬間加入(SW ON),然後立刻移走(SW OFF),下列敘述何者有誤?
(A)尖波加入後Q1與Q2皆進入截止狀態 (B)尖波加入後Q1與Q2皆進入飽和狀態 (C)尖波加入前Q1與Q2皆處於截止狀態 (D)尖波由+V至零,可使Q1與Q2由飽和進入 截止狀態
C 27.運算放大器之開路電壓增益為50000,其電源電壓為±10 V,令其輸出飽和電壓可達電源電壓 之90 %,請問Vid(差動輸入電壓)大約多少就可使該放大器飽和? (A) ±135μV (B) ±135 mV (C)±180μV (D)±180mV
A 28.若有 一 N 通道 JFET ’ 若 VGS=—1 V ’ 而 VGS(off)= — 4 V,則當 VDS=2 V 及 VDS=5 V 時,此 FET分別工作於何種區域? (A)歐姆區,飽和區(B)飽和區,歐姆區 (C)截止區,歐姆區 (D)截止區,飽和區
D 29.下列哪一種元件的工作速度最快? (A)N通道JFET (B)P通道JFET (C)PNP電晶體 (D)NPN電晶體
C 30.如【圖10】所示,V1=10sinωtV,V2=-2V,若以示波器量測V0應為何?
(A)正弦波 (B)工作週期=50%方波(C)工作週期>50%脈波(D)工作週期<50%脈波
B 31.如【圖11】所示,待測電壓Vi經運算放大器OPA推動電流表,若表頭内阻不計,則當輸入 電壓Vi為2 mV時,流過電流表的電流為多少?
(A) 0.2 mA (B) 0.4 mA (C) 0.8 mA (D) 1.0 mA
D 32.場效電晶體(FET)之工作原理是控制: (A)流過閘極電流 (B)通道中之載子濃度(C)流過接面電流 (D)通道寬度(厚度)大小
B 33.有關積分器及微分器的敌述,下列選項何者正確? (A)方波通過微分器的輸出波形為正弦波 (B)方波通過積分器的輸出波形為三角波 (C)三角波通過積分器的輸出波形為正弦波(D)正弦波通過微分器的輸出波形為方波
A 34.下列關於濾波器的敘述,何者正確? (A)高通濾波器與低通濾波器串聯可組成帶通濾波器 (B)高通濾波器與低通濾波器並聯可組成帶通濾波器 (C) RC低通濾波器的電容值與截止頻率成正比 (D)RC高通濾波器的電容值與截止頻率成正比
D 35.—理想運算放大器接上+15 V及一15 V電源,若將反相輸入端(一輸入端)接至+6 V,非反相 輸入端(+輸入端)接地,則輸出電壓為何? (A) +6 V (B) -6V (C)+15V (D) -15 V
D 36.在正常的運用情況下,史密特觸發器(Schmitttrigger)的輸出波形為何? (A)鋸齒波 (B)三角波 (C)正弦波 (D)脈波
B 37. RC相移振盪器,若以四節RC作為回授網路,則每節應產生幾度之相移? (A)30 (B)45° (C)90 (D) 180
B 38.石英晶體之零阻抗發生於何時? (A)串、並聯諧振頻率(B)串聯諧振頻率 (C)並聯諧振頻率 (D)不可能發生
D 39.零位檢測器為何種電路的一種應用? (A) 二極體 (B)微分器 (C)加法放大器 (D)比較器
B 40.串聯2只200 pF之電容器後,再和16μH電感器並聯形成槽路(Tank),其諧振頻率為何? (A) 2 MHz (B) 4 MHz (C) 10 MHz (D) 16 MHz
C 41.在矽晶體結構中,摻雜哪一種雜質才能成為N型半導體? (A)鎵 (B)鍺 (C)砷 (D)硼
D 42.運算放大器之變動率(Slew Rate)為0.628 V/ns,欲使峰值為5 V之正弦波輸出不失真,則輪入 最高頻率為何? (A) 20 kHz (B) 100 kHz (C) 2 MHZ (D) 20 MHZ
B 43.如【圖12】所示,已知運算放大器輸出之正負飽和電壓為±13.5 V,設輸入電壓Vj= —5 V, 則其輸出電壓V0為何?
 (A)+13.5 V (B) -13.5 V (C) +20 V (D) -20 V
C 44.如【圖13】所示,為共源極放大器,若場效電晶體參數rd=30k 、gm=2 mA/V,則此電路的 中頻電壓增益V0/Vi為何?
 (A) — 60 (B) -40 (C) — 24 (D) - 12
D 45.如【圖14】所示,試求ID=2mA,VDS=6 V,則電阻RS為何?
 (A)0.5k  (B)lk  (C)2k  (D) 2.5 k
A 46.下列關於JFET共汲極放大電路之敘述,何者正確? (A)又稱源極隨耗器(B)電壓增益甚高 (C)電流增益低於1 (D)輸入與輪出訊號相反
D 47.如【圖15】所示,為理想運算放大器電路,其電壓增益約為何?
 (A) — 2 (B) -10.2 (C) — 20 (D) -102
B 48. LED發光顏色與下列何者有關? (A)外加電壓大小 (B)材料能帶間隔 (C)外加電壓頻率 (D)通過電流大小
D 49.下列IC,何者由線性比較器與數位正反器組合而成? (A)μA741 (B) 74LS00 (C)AD590 (D) NE555
A 50.如【圖16】所示,若gm=2 mA/V,RS=l k ,其輸出阻抗Z0為何?
 (A) 333 (B) 500  (C) 1 k (D)2k
