112 年 - 國中理化_[康軒][中]：電流、電壓與歐姆定律-2#113538　

1.(　　)小文使用伏特計測量某電源的電壓，結果如附圖，下列何者為該電源之電壓？

(A)2V　
(B)10V　
(C)20V　
(D)30V。

2.(　　)下列電路中，所有的乾電池均相同，則哪一組電路的電源所提供給電器( )的電壓最高？
(A) 　
(B)
(C)
(D)

3.(　　)如附圖為一伏特計及電池組，則下列敘述何者正確？(圖中B為伏特計正極、C為伏特計負極)

(A)測量電池電壓的正確接法為B接E，C接D　
(B)測量電池電壓的正確接法為B接D，C接E　
(C)測量未知電壓時，必須先選擇15V的電壓範圍做測試　
(D)測量未知電壓時，必須先選擇3V的電壓範圍做測試。

7.(　　)如附圖所示，每一個電池及燈泡都相同，則哪一個圖的燈泡最暗？
(A)
(B)
(C) 　
(D)

8.(　　)為了同時測量一電阻器中的電流及兩端電壓，下列電路接法何者正確？　
(A)
(B)
(C)
(D)

10.(　　)將甲、乙兩不帶電金屬塊進行附圖中的實驗步驟，關於步驟⑤中兩金屬塊的電性，應為下列何者？
(A)甲：帶正電，乙：帶正電　
(B)甲：帶正電，乙：帶負電　
(C)甲：帶負電，乙：帶正電　
(D)甲：帶負電，乙：帶負電。

12.(　　)關於附圖電路的敘述，下列何者正確？

(A)電路接通時，流過電燈泡的電流向左　
(B)電路接通時，電線內的電流由負極流向正極　
(C)想在a、b之間接一個安培計，正極端子應接a點　
(D)電路中若有電流，就表示有正電荷在電路中流動。

13.(　　)如附圖，有一段鎳鉻絲長2公尺、截面積2平方公分、電阻為R，若將鎳鉻絲拉長變細成長4公尺、截面積1平方公分，則此導線的電阻變為多少？

(A)0.25R　
(B)0.5R　
(C)R　
(D)4R。

15.(　　)如附圖所示，兩個金屬球以絕緣線並排懸掛，取一支帶正電的玻璃棒由右方靠近(但不接觸)金屬球，下列何者正確？

(A)甲、乙兩球都不帶淨電荷，但會相吸　
(B)甲、乙兩球都不帶淨電荷，但會相斥　
(C)甲、乙兩球都帶淨的負電荷，兩球會相斥　
(D)甲帶淨的正電荷、乙帶淨的負電荷，兩球會相吸。

16.(　　)小雯利用電池、安培計和伏特計等器材，測量甲和乙兩條不同電阻線兩端的電壓及通過電阻線的電流，實驗裝置電路如附圖所示，獲得的實驗數據如附表。根據此表，所繪出的電壓與電流關係圖應為下列何者？

(A)
(B) 　
(C)
(D)

18.(　　)甲、乙兩圖中的棒子都帶同種電荷，金屬球原先都不帶電，最後這兩個金屬球的帶電情形會如何？
　
(A)只有A帶電　
(B)只有B帶電　
(C)A、B帶同種電荷　
(D)A、B都帶電，但電荷一正一負。

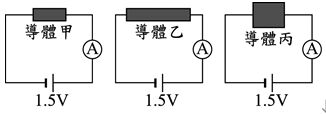

19.(　　)導體甲、乙、丙分別連接成三個電路裝置，如附圖所示。三個導體均由相同的材質組成，導體甲的長度為L cm，截面積為A cm²；導體乙的長度為2L cm，截面積為A cm²；導體丙的長度為L cm，截面積為2A cm²。若電路中導線及安培計的電阻、電池內電阻忽略 1 1不計，導體甲、乙、丙所連接的電路裝置中，流經三導體的電流值分別為I_甲、I_乙、I_丙，其大小關係為下列何者？

(A) I_甲＞I_乙＞I_丙　
(B) I_乙＞I_甲＞I_丙
(C) I_丙＞I_甲＞I_乙　
(D) I_丙＞I_乙＞I_甲。

22.(　　)若要利用伏特計與安培計測量電器 的電壓與電流，則下列電路連接方式，何者正確？
(A) 　
(B)
(C)
(D)

23.(　　)如附圖所示，甲、乙、丙三個燈泡的規格均相同，當開關S接通後，下列敘述何者錯誤？

(A)安培計讀數變大　
(B)電池的電壓會變大　
(C)通過燈泡甲、乙、丙的電流均相等　
(D)通過燈泡丙的電流方向為向右。

24.(　　)如附圖所示，郁馨將電池與A、B兩個電器串聯起來，試問下列何者正確？
(A)V＝V₁＋V₂　
(B)V＝V₁＝V₂　
(C)V＋V₁＋V₂＝0　
(D)V＋V₁＝V₂。

26.(　　)某電路裝置如附圖所示，試問在電路上A點導線截面之粒子流動情形，下列何者正確？(代表正電荷，代表負電荷)
(A)
(B)
(C)
(D)

27.(　　)皓文裝置了一電路，如附圖所示。試問下列何者為該電路之示意圖？
(A)
(B)
(C)
(D)

28.(　　)做電學實驗時所用的乾電池，每個電壓都是1.5伏特，如果必須有6伏特的總電壓才能進行實驗，則哪一個圖示所得的電壓恰可進行實驗？
(A)
(B)
(C)
(D)

32.(　　)附圖的電路簡圖可用下列何者表示？
(A)
(B)
(C) 　
(D)

33.(　　)甲～丁四種物體兩端的電壓與通過電流的關係如附圖所示，試問哪一個物體符合歐姆定律？

(A)甲　
(B)乙　
(C)丙　
(D)丁。

36.(　　)如附圖，當兩帶電量相等的正電荷距離為r時，其相互作用力大小為F。若距離不變，但改變其電性或電量，則下列選項中哪一靜電力圖是正確的？

(A)
(B)
(C)
(D)

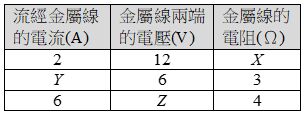

39.(　　)利用歐姆定律來計算，下列X、Y、Z之值分別為何？

(A)X＝6；Y＝2；Z＝24　
(B)X＝4；Y＝3；Z＝24　
(C)X＝3；Y＝6；Z＝24　
(D)X＝8；Y＝12；Z＝6。

41.(　　)某生欲以安培計測量流經電燈泡的電流大小，電路接通後，若導線一端連接在安培計標有「500mA」的正極端子上，指針指示如附圖所示，則通過燈泡的電流大小是多少毫安培？

(A)0.36　
(B)3.6　
(C)36　
(D)360。

43.(　　)我們常會使用伏特計來測量電壓，現在如果想測量一個電器( )兩端的電壓，則伏特計應置於附圖裝置中的何處？

(A)a　
(B)b　
(C)c　
(D)d。

46.(　　)如附圖所示，每個電池電壓均為1.5伏特，甲、乙、丙三燈泡不相同，則電池組之總電壓為多少伏特？

(A)1.5　
(B)3　
(C)4.5　
(D)6。

49.(　　)一電路裝置如圖所示，電池的電壓為6V，電阻器甲與電阻器乙並聯，此時流經P點之電流I₁為2A，流經Q點之電流I₂為3A。若不計導線的電阻與電池內電阻，且電阻器皆符合歐姆定律，則甲、乙電阻值的比為下列何者？

(A)1：2　
(B)2：1　
(C)2：3　
(D)3：2。

52.(　　)將甲、乙、丙三個燈泡連接成下列四種電路，若甲燈泡燒壞之後，哪一個電路只剩下丙燈泡會發光？
(A)
(B)
(C)
(D)

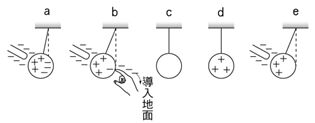

53.(　　)附圖是金屬球感應起電的實驗過程，有關感應起電的先後順序，下列何者正確？ 　
(A)c→a→b→e→d　
(B)d→a→b→c→e　
(C)c→e→b→a→d　
(D)e→a→c→b→d。

54.(　　)如附圖所示，每一個電池的電壓都是1.5伏特，試問AB間的電壓為多少？
(A)1.5V　
(B)3.0V　
(C)4.5V　
(D)6.0V。

55.(　　)如附圖，將兩條長度相同、粗細不同的銅線，串聯在同一電路中，通電後，下列敘述何者正確？
　
(A)粗銅線的電阻比細銅線大　
(B)粗銅線的電流比細銅線大　
(C)粗銅線兩端的電壓比細銅線大　
(D)粗、細兩條銅線串聯後的電阻，比單條的粗銅線大。

67.(　　)如附圖所示，三個帶電小球位於同一直線上，且均帶有等電量的負電荷，若B球受到來自A球的靜電力大小為F，則B球受到來自A球和C球靜電力的合力為何？

(A)0　
(B)2F　
(C)3F　
(D)5F。

69.(　　)如附圖所示，將一帶負電的塑膠棒，逐漸移近帶少量負電的金箔驗電器，但不接觸，則金箔張開的角度會發生何種變化？

(A)金箔下垂後靜止　
(B)金箔下垂後再張開　
(C)金箔張開角度變大　
(D)金箔張開角度不變。

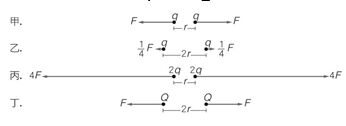

70.(　　)如圖甲表示兩個帶電量均為q的電荷，距離r時，兩者間靜電力大小為F；如圖乙，當兩者距離增加為2r時，其靜電力大小變為 F；如圖丙，當電荷的電量變為2q，而距離仍為r時，其靜電力大小則增加為4F。請問若今有兩個帶電量均為Q的電荷，且兩者距離2r，欲使兩者間靜電力大小為F，如圖丁，則電量Q應為q的幾倍？

(A)
(B)
(C)2　
(D)4。

73.(　　)附圖為感應起電的過程，試問下列何者排列符合正確起電的步驟？

(A)丙→乙→戊→己→丁→甲　
(B)丙→乙→己→戊→丁→甲　
(C)丙→乙→己→丁→戊→甲　
(D)丙→丁→戊→己→乙→甲。

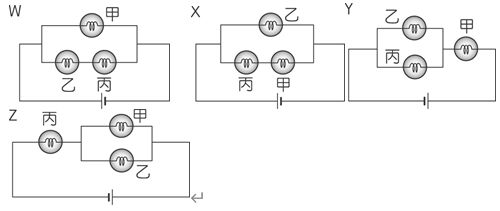

74.(　　)如附圖所示，W～Z電路圖中甲、乙、丙均為相同的燈泡，將甲燈泡取下後乙燈泡仍會亮的電路有哪些？

(A)WXY　
(B)WZ　
(C)WXZ　
(D)XYZ。

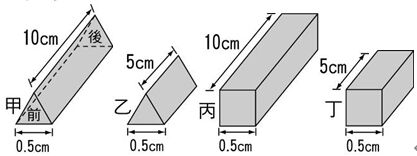

77.(　　)四支相同材質的實心銅棒，截面分別為正三角形及正方形，銅棒各邊的邊長如附圖所示。已知正三角形的面積小於正方形的面積。若分別將這四支遵守歐姆定律的銅棒前後兩端接通電流、量測電阻，則下列敘述正確？

(A)甲棒的電阻最大，乙棒的電阻最小　
(B)甲棒的電阻最大，丁棒的電阻最小　
(C)丙棒的電阻最大，乙棒的電阻最小　
(D)丙棒的電阻最大，丁棒的電阻最小。

78.(　　)用毛織布摩擦過的塑膠棒接近一驗電器，但不與其接觸，下列何者所呈現的電荷分布最合理？
(A) 　
(B)
(C)
(D)

79.(　　)將一根帶正電的玻璃棒靠近一顆以絕緣細線懸掛的不帶電金屬球，但玻璃棒與金屬球不互相接觸。關於金屬球兩側所帶電性與受力達平衡狀態的示意圖，下列何者最合理？【108教育會考】
(A)
(B)
(C)
(D)

84.(　　)如附圖所示，L₁、L₂、L₃三個燈泡兩端的電壓分別為2伏特、4伏特、6伏特，則電池電壓為何？
　
(A)6V　
(B)10V　
(C)12V　
(D)18V。

85.(　　)阿傑想用一個安培計和一個伏特計來測量一電阻器的電阻，則下列哪個電路的接線圖是錯誤的？(電路中的 為電阻器，且安培計的電阻可忽略)
(A)
(B)
(C)
(D)

86.(　　)小福使用的三個電阻器R₁、R₂及R₃做歐姆定律的實驗，所記錄三者的電流與電壓的關係圖如附圖所示，由圖可以判斷三個電阻器的大小關係為何？

(A)R₁＞R₂＞R₃　
(B)R₃＞R₂＞R₁　
(C)R₃＞R₁＞R₂　
(D)R₂＞R₃＞R₁。

87.(　　)如附圖所示，三個燈泡兩端的電壓分別為2伏特、4伏特、6伏特，則電池電壓為多少伏特？
(A)6　
(B)10　
(C)12　
(D)18。

88.(　　)兩個相同的燈泡和三個相同的安培計連接如附圖所示，則三個安培計的電流大小關係，何者正確？

(A)A₁＞A₂＝A₃　
(B)A₁＝A₂＞A₃　
(C)A₁＞A₂＞A₃　
(D)A₁＝A₂＝A₃。

89.(　　)關於附圖電路之電流讀數，下列何者正確？
(A)I_a＝I_b＝I_c　
(B)I_a＝I_b＞I_c　
(C)I_c＞I_a＝I_b　
(D)I_c＞I_a＞I_b。

90.(　　)如附圖所示，若四個電路所使用的燈泡及電池均相同，則哪一個燈泡兩端的電壓最高？
(A)L₁　
(B)L₂　
(C)L₃　
(D)L₄。

91.(　　)一個乾電池與兩個燈泡串接成一條通路使用，下列何種電路與正、負極的接法可測得其中一個燈泡兩端的電壓？
(A)
(B)
(C)
(D)

93.(　　)小偉利用伏特計測量五個乾電池串聯的電壓，其測量的結果如附圖所示(正極導線接在右邊中間接頭)，試問這五個乾電池串聯的電壓應該為多少伏特？

(A)1.4　
(B)1.5　
(C)7.5　
(D)14.0。

94.(　　)當一帶負電物體靠近一個金屬板時，則金屬板內帶正、負電的粒子分布將會變成下列哪一個圖形？
(A)
(B)
(C)
(D)

95.(　　)老師要求同學將手中的材料連接成如附圖所示的電路裝置，小芬完成後觀察到燈泡發光，伏特計與安培計也都發生偏轉，正當他想記錄下他所觀察的讀數時，卻不小心碰撞了線路，結果燈泡熄滅，但伏特計與安培計的讀數仍不為零。甲、乙、丙、丁哪一個位置的導線鬆脫形成斷路，才會造成上述情況？(所使用的伏特計與安培計均已歸零)

(A)甲　
(B)乙　
(C)丙　
(D)丁。

96.(　　)甲、乙、丙三個不同電阻器之電壓(V)和電流(I)關係如附圖所示，若三電阻器之材質及長度皆相同，則下列敘述何者正確？

(A)截面積大小：丙＞乙＞甲　
(B)截面積大小：甲＞乙＞丙　
(C)三電阻大小為：甲＞乙＞丙　
(D)若將甲、丙兩電阻並聯，其總電阻圖形會位於d區。
