111 年 - 111-1 交通部航港局船員岸上晉升適任性評估筆試測驗_一等大管輪：電機電子與自動控制#110071　

選擇:50題,非選:0題立即測驗我要補題回報試卷錯誤

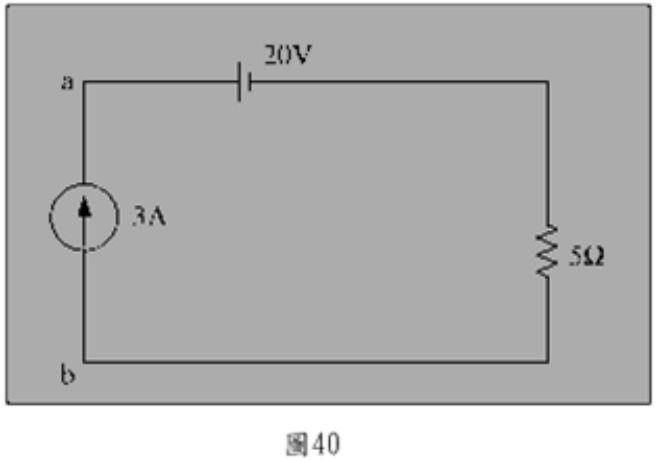

1. 如圖40，求電壓源的功率 ?

(A)15W
(B)30W
(C)45W
(D)60W

2.2. 控制系統中用來量測受控系統輸出物理量的單元稱之為：
(A)控制器
(B)感測器
(C)致動器
(D)設定器

3.3. 要消除剩磁現象一般可以如何處理？
(A)加壓
(B)加磁
(C)加熱
(D)冷卻

4.4. 三相對稱負載接成星形，其線電壓為380V，相電流為4A，功率因數為0.8，負載從電源吸收的電功率為
(A)1.72 kW
(B)2.1kW
(C)3.65kW
(D)6.3kW

5.5. 假設頻率為f，極數為p，則三相感應電動機的同步轉速為？
(A)120*fp
(B)180*f*p
(C)120*f/p
(D)180*f/p

6.6. 一交流負載其電阻和電抗之比為3:4，已知其視在功率為5kVA，則它的有功功率P和無功功率分別為
(A)3kW/4kvar
(B)4kW/3kvar
(C)4kW/5kvar
(D)3kW/2kvar

7.7. 變壓器的損失可以分(1)磁滯損失(2)渦流損失(3)銅損(4)雜散損，其中哪些屬於負載損失？
(A)(1)(2)
(B)(3)(4)
(C)(1)(3)
(D)(2)(4)

8.8. 對於直流電動機而言，如果B代表垂直於導線的平均磁通密度，L為導線長度，I為電流大小，則在導線上所接受的作用力F為？
(A)F=B*L*I
(B)F=B/(L*I)
(C)F=B*L/I
(D)F=1/(B*L*I)

9.9. 同步發電機的開路試驗，所繪出的曲線為？
(A)線性曲線
(B)非線性曲線
(C)速度特性曲線
(D)轉矩特性曲線

10.

10. 對稱三相電路中，三相瞬時電動勢的代數和為
(A)0
(B)單相電動勢的倍
(C)單相電動勢的倍
(D)單相電動勢的2倍

11.11. 所謂理想是變壓器，下列何者有誤？
(A)內電阻為零
(B)無漏磁
(C)無銅損
(D)電感無限大

12.12. 負載承受電壓與電流時每單位時間所消耗的能量，單位為？
(A)庫倫
(B)瓦特
(C)焦耳
(D)安培

13.

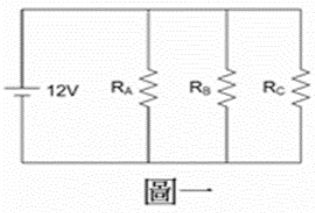

13. 試求圖一之等效電阻R，其中。

(A)R=3Ω
(B)R=2Ω
(C)R=1Ω
(D)R=0Ω

14.

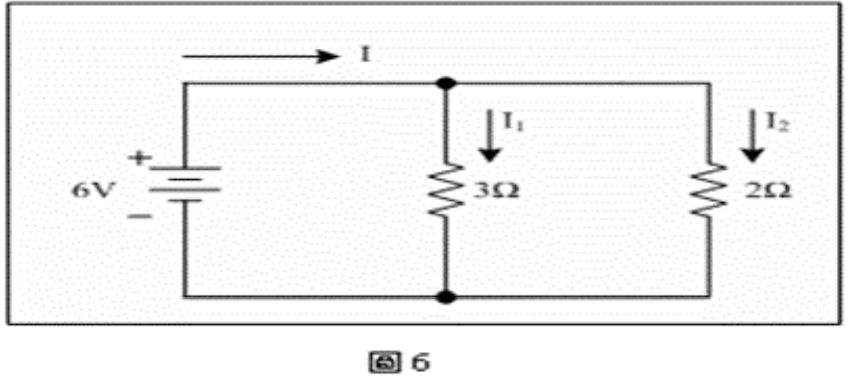

14. 試求圖6之I₂ 。

(A)I₂ =1A
(B)I₂ =2A
(C)I₂ =3A
(D)I₂ =4A

15.15. 變壓器是透過何種作用達到工作目的？
(A)電壓感應
(B)電流感應
(C)電磁感應
(D)分流原理

16.16. 某一個實測的RL電路中使用電源為110伏特60Hz，測得輸出電流及功率為5A及400瓦，則該電路的電阻阻值為？
(A)16歐姆
(B)22歐姆
(C)38歐姆
(D)6歐姆

17.17. 能定量反映磁場中各個不同點磁場強度的物理量是？
(A)磁通密度
(B)磁力線
(C)磁通
(D)電磁力

18.18. 已知110V交流電源的頻率為60Hz，該電源角頻率為：
(A)110*60
(B)2*π*60
(C)1/(110*60)
(D)1/(2*π*60)

19.19. 變壓器原邊的兩端看進去的阻抗為Zi，負載阻抗為Z₂，匝數比為n，則Zi =
(A)nZ₂
(B)n²Z₂
(C)1/nZ₂
(D)1/n²Z₂

20.20. 弗萊明右手定則主要定義何種電機機械運動
(A)直流發電機
(B)直流電動機
(C)交流發電機
(D)交流電動機

21.

21.右圖之電路，V=40伏特，R₁=10Ω，R₂=30Ω，其戴維寧等效電壓為：

(A)10伏特
(B)15伏特
(C)30伏特
(D)40伏特

22.22. 若電感器之電感值為L，通過電感器之電流為i，則電流與電壓V間的關係為：
(A)V=Li
(B)V=L(di/dt)
(C)i=LV
(D)i=L(dV/dt)

23.

23.三相同步發電機之極數為P，旋轉轉速N(RPM)，Φ微磁通，則其產生之電源頻率為：
(A)PN/120
(B)120/PN
(C)PN/KΦ
(D)KΦ/PN

24.24. 電動機之同步速率Ns=900RPM，轉差率S=0.3，則電動機之實際轉速N為：
(A)270RPM
(B)540RPM
(C)630RPM
(D)800RPM

25.25. 蓄電池完全放電時，其正極板為：
(A)鉛絨
(B)硫酸鉛
(C)過氧化鉛
(D)氧化鉛

26.26. 下列電學單位，那一個是錯誤的:
(A)電壓的單位是伏特
(B)電流的單位是安培
(C)電感的單位是法拉
(D)功率的單位是瓦特

27.27. 戴維寧(Thevenin)定理中求任兩端之等效是如何組合:
(A)斷路電壓與等效電阻串聯
(B)斷路電壓與等效電阻並聯
(C)短路電流與等效電阻串聯
(D)短路電流與等效電阻並聯

28.28. 變壓器之短路試驗主要是測那一種能量損失?
(A)銅損
(B)鐵損
(C)雜散損
(D)介質損

29.29. 下列何者為變壓器做極性試驗主要目的為?
(A)確定匝數比
(B)確定銅損大小
(C)確定鐵損大小
(D)並聯運用

30.30. 對於電容性負載之敘述，那一項有誤?
(A)提供感應功率
(B)是超前性負載
(C)經常用電容來改善功率因數
(D)電壓相位超前電流

31.31. 將設定之輸入值與檢測值相減以驅動控制器之部分為何?
(A)檢測部
(B)比較部
(C)控制部
(D)操作部

32.32. 平衡三相負載相電壓為220V與相電流為1A，其中各相電壓與電流相位差30度其消耗感應功率為?
(A)660VAR
(B)440VAR
(C)330VAR
(D)220VAR

33.33. 在同一電容值下若交流電源之頻率愈大則其電容抗值會如何?
(A)愈大
(B)愈小
(C)不變
(D)有時變大有時變小

34.34. 若變壓器之額定容量為66KVA，如果一次側電流有效值為20A，二次側電流有效值400A，求一次側與二次側匝數比為何?
(A)1比20
(B)1比1
(C)2比1
(D)20比1

35.35. 如目前電力系統顯功為125KVA功率因數為0.8，其感應功率為為何?
(A)100KW
(B)100KVar
(C)75KW
(D)75KVar

36.36. 電容抗的大小除與電容值的大小有關，與下列哪一個值也有關係？
(A)電源之相位
(B)電源之位置
(C)電源之振幅
(D)電源之頻率

37.37. 關於三相平衡電壓敘述何者有誤？
(A)電壓最大值相等
(B)電壓頻率相等
(C)電壓相位相等
(D)電壓有效值相等

38.38. 線圈通以磁通(或以磁鐵穿過)，當磁通量瞬間改變時(或移動磁鐵)，線圈的兩端會產生感應電動勢，此為何定律？
(A)法拉第定律
(B)右手安培定律
(C)佛萊銘右手定律
(D)佛萊銘左手定律

39.39. 法拉第定律及楞次定律之敘述哪一個正確？
(A)兩定理主要是敘述變動磁通在線圈上所產生的感應電壓的大小
(B)兩定理主要是敘述變動磁通在線圈上所產生的感應電壓的極性
(C)法拉第定律主要是敘述變動磁通在線圈上所產生的感應電壓的大小，楞次定律為線圈上所產生的感應電壓的極性
(D)楞次定律主要是敘述變動磁通在線圈上所產生的感應電壓的大小，法拉第定律為線圈上所產生的感應電壓的極性
