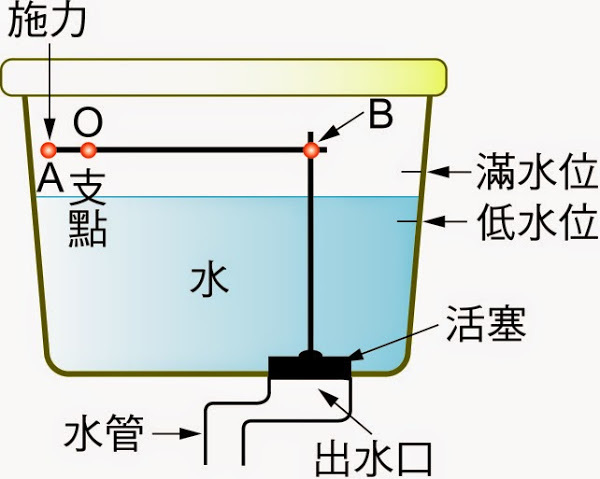

43.圖(十三)為馬桶儲水槽的「部分裝置」示意圖，其中活塞因受到水的壓力而將出水口堵住，AOB為槓桿裝置，A點（轉鈕）為施力點，B點為抗力點。當壓下轉鈕時，堵住出水口的活塞被拉起，使得槽內的水沖入馬桶中。下列有關轉鈕設計的敘述，何者正確？

(A)此槓桿為省力的機械裝置
(B)當壓下轉鈕拉起活塞時，槓桿的施力臂等於它的抗力臂
(C)當壓下轉鈕拉起活塞時，槓桿的順時鐘力矩大於它的逆時鐘力矩
(D)在相同的位置及角度壓下轉鈕拉起活塞，滿水位時會比低水位時費力 ,

答案：登入後觀看
難度： 簡單

劉煥明大三下 (2015/02/16)
【AB支點在中央，為第一類槓桿。因為施力臂OA＜抗力臂OB，所以施力＞抗力，為費力而省時之機械；C順時針力矩等於逆時針力矩；D活塞上受到水的下壓力，滿水位時下壓力較大，故需施力較大。故選D。
