試卷測驗 - 102 年 - 102 台灣自來水公司評價職位人員甄試：基本電學#83067		 繼續測驗
再次測驗 下載 下載收錄
1(B).
X


1.正溫度係數材料，其電阻值隨溫度的上升而：
(A)增加
(B)減少
(C)先減後增
(D)不變



2(　).
X


2. 12 伏特電源供給 240 毫瓦特功率至兩串聯電阻器R1 和R2，假若跨於R1上的電壓為8 伏特，則R1電阻值為多少？
(A)200 Ω
(B)400 Ω
(C)800 Ω
(D)1600 Ω



3(B).

3.有兩只電阻器，其規格分別為 100Ω/1W、100Ω/5W，若將其串聯，在安全範圍內最大能發揮的功率為多少W？
(A)1
(B)2
(C)5
(D)6



4(　).
X


4.對於電壓源與電壓表內阻的敘述，下列何者正確？
(A)電壓源內阻愈小愈好；電壓表內阻愈小愈好
(B)電壓源內阻愈小愈好；電壓表內阻愈大愈好
(C)電壓源內阻愈大愈好；電壓表內阻愈小愈好
(D)電壓源內阻愈大愈好；電壓表內阻愈大愈好



5(　).
X


5.欲量測負載的電壓及電流，所用儀表應如何連接？
(A)電壓表與負載串聯；電流表與負載串聯
(B)電壓表與負載串聯；電流表與負載並聯
(C)電壓表與負載並聯；電流表與負載並聯
(D)電壓表與負載並聯；電流表與負載串聯



6(B).
X


6.如【圖6】所示電路，若 4 Ω 電阻消耗功率9 瓦特，則電源E供給之功率為多少瓦特？
(A)12
(B)24
(C)36
(D)48



7(　).
X


7.以節點電壓法解電路時，是利用下列何種定律來寫方程式？
(A)克希荷夫電壓定律
(B)克希荷夫電流定律
(C)法拉第定律
(D)歐姆定律



8(B).
X


8.如【圖8】所示電路，依克希荷夫電流定律(KCL)，I1+I2 為多少？
(A)-2
(B)2
(C)16
(D)-16



9(　).
X


9.如【圖9】所示電路，依克希荷夫電壓定律(KVL)，V1+V2 為多少？
(A)1
(B)8
(C)15
(D)37



10(　).
X

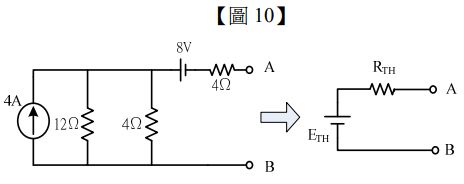

10.如【圖10】所示電路，戴維寧等效ETH及RTH分別為多少？
(A)ETH= 4V; RTH=3Ω
(B)ETH= 20V ; R TH=7Ω
(C)ETH= 4V ;RTH=7Ω
(D)ETH= 20V;RTH=3Ω




11(B).
X

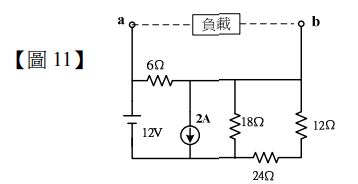

11.如【圖 11】所示電路，下列敘述何者錯誤？
(A)a、b 兩端戴維寧等效電壓ETH=12 V
(B)a、b 兩端諾頓等效電流 IN =3 A
(C)當 Rab=8 Ω 時，負載產生最大功率
(D)當 Rab=8 Ω 時，2A 電流源消耗 8W 的功率



12(　).
X


12.在真空中一孤立之帶電金屬球，下列何處之電場強度最強？
(A)球心
(B)球表面
(C)球體內部
(D)距球心無窮遠處



13(B).
X


13.庫侖靜電力定律：靜電力的大小與兩帶電體的電量之乘積成 A ，與兩帶電體的距離成 B 。 敘述中A、B 分別為：
(A)A：正比 B：正比
(B)A：正比 B：平方正比
(C)A：平方正比 B：反比
(D)A：正比 B：平方反比



14(　).
X


14.有一線圈匝數為 1000 匝，電感量為 12 亨利，若希望電感量為3 亨利時，匝數應減為多少匝？
(A)125
(B)250
(C)500
(D)750



15(　).
X


15.如【圖 15】所示電路，等效電感LT為多少？
(A)3
(B)5.4
(C)12
(D)21.3



16(B).
X

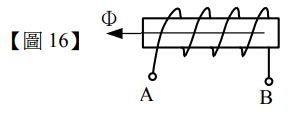

16.如【圖16】所示電路，線圈內磁通Φ若在3 秒內由6 韋伯增加至 12 韋伯（方向不變），線圈匝數為 150 匝，則線圈所感應之電勢VAB 為多少伏特？
(A)300
(B)-300
(C)600
(D)-600



17(　).
X


17.下列何者不是磁通密度的單位？
(A)特斯拉(Tesla)
(B)高斯(Gauss)
(C)韋伯/平方公尺
(D)奧斯特(Oersted)



18(　).
X


18.在 R-L及 R-C 串聯直流電路，欲達到穩態，需經歷多少個時間常數？
(A)1
(B)2
(C)5
(D)6



19(　).
X

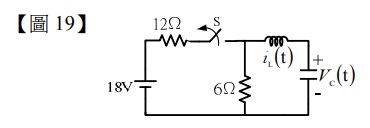

19.如【圖 19】所示電路，開關S在 t=0 以前已閉合很久，請問當開關S 打開瞬間， VC(0+) 與iL(0+)之值各為若干？
(A)VC(0+)=0伏特，iL(0+)=4安培
(B)VC(0+)=6伏特，iL(0+)=0安培
(C)VC(0+)=12伏特，iL(0+)=4安培
(D)VC(0+)=4伏特，iL(0+)=2安培



20(B).

20.若將目前台電所供應的市電 110V/60Hz 以電壓瞬時值來表示，下列何者正確？
(A)v(t) = 110sin(377t)
(B)v(t) =110 5e4c9d5f3cab5.jpgsin(377t)
(C)v(t) = 110sin(314t)
(D)v(t) = 110 5e4c9d63b2772.jpgsin(314t)





21(　).
X


21.某火力發電廠內發電機之轉速為 3600rpm，若所輸出之電源頻率為 60 Hz，請問該發電機之極數應為多少？
(A)2
(B)4
(C)6
(D)12



22(B).
X


22.如【圖 22】所示電路，請問電路之總實功率P 與虛功率Q 分別為何？
(A)P=2000 W，Q=1000 VAR
(B)P=1000 W，Q=2000 VAR
(C)P=2000 W，Q=2200 VAR
(D)P=1200 W，Q=1600 VAR



23(B).
X


23.若一電路 V(t)= 200 5e4c9daa4ff04.jpgcos(314t-30°) ，i(t)=10 5e4c9de658380.jpgsin(314t)，則此電路之最大功率Pmax及最小功率Pmin分別為：
(A)Pmax =2000W；Pmin = 0W
(B)Pmax=2000W；Pmin = -1000W
(C)Pmax=3000W；Pmin = 0W
(D)Pmax=3000W；Pmin = -1000W





24(　).
X


24.如圖電路，當電容器C 為下列何值時，電路之總電流最小？
(A)10 µF
(B)50 µF
(C)100 µF
(D)200 µF



25(B).
X


25.單相三線式電源系統中，中性線一般均採用下列何種顏色導線？
(A)紅色
(B)黑色
(C)綠色
(D)白色



26(　).
X


26.下列何者是功率(power)的單位？
(A)庫侖
(B)韋伯／平方公尺
(C)瓦特•秒
(D)焦耳／秒





27(B).
X


27.王小明家中總共裝設了 20具 23W之 T5 燈管，假設全部燈管每天皆使用 10 小時，則每月共耗掉幾度電（每月以 30 天計）？
(A)138度
(B)102度
(C)60度
(D)6.9度



28(　).
X


28.某一電阻器在 25℃時，電阻值為4Ω，在125℃時電阻值為6Ω，求此電阻器在75℃時之溫度係數為多少？
(A)0.002oC-1
(B)0.003oC-1
(C)0.004oC-1
(D)0.005oC-1



29(　).
X


29.有一色碼電阻其量測值為 690 Ω，則該只色碼電阻的色碼由左至右依序應為：
(A)棕黑紅金
(B)藍灰棕金
(C)綠棕黑金
(D)紅紅紅金



30(B).
X


30.有關電路並聯特性之敘述，下列何者正確？
(A)各電阻器之電流相等
(B)電阻器並聯越多，總電流越小
(C)總消耗功率等於各電阻器消耗功率之和
(D)總電壓等於各電阻器電壓



31(　).
X


31.如圖所示電路，則VAB為多少？
(A)24 V
(B)30 V
(C)42 V
(D)50 V



32(　).
X

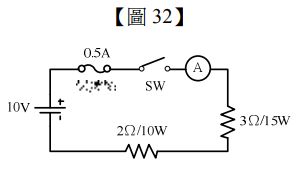

32.如【圖 32】所示電路，假設安培表的內阻可忽略不計，當開關閉合一段時間之後，安培表的讀值應為多少？
(A)2A
(B)1A
(C)0.5A
(D)0A



33(B).
X


33.如【圖33】所示電路，則RAB 為多少？
(A)1.2 Ω
(B)2.4 Ω
(C)3.6 Ω
(D)4.8 Ω



34(　).
X


34.如【圖34】所示電路，請問總電流 I 為多少？
(A)2 A
(B)8 A
(C)12 A
(D)17 A



35(　).
X


35.如【圖 35】所示電路，請問 I 為多少？
(A)0 A
(B)1 A
(C)2 A
(D)4 A



36(B).
X

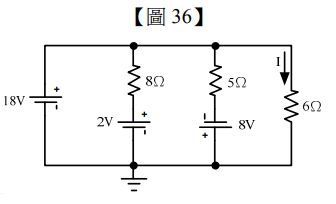

36.如【圖 36】所示電路，請問 I 為多少？
(A)3 A
(B)4 A
(C)5 A
(D)6 A



37(　).
X

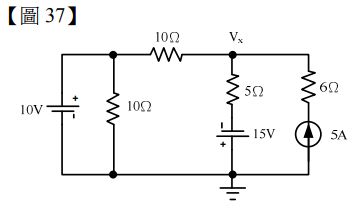

37.如【圖 37】所示電路，請問Vx為多少？
(A)5 V
(B)10 V
(C)15 V
(D)20 V



38(　).
X


38.有兩個電容器其規格分別為 100µF/50 V、50µF/100V，今將兩個電容器採並聯連接，其作用等於下列哪一個電容器？
(A)100µF/100V
(B)100µF/50V
(C)150µF/100V
(D)150µF/50V



39(B).
X


39.如圖所示電路，請問線圈之總儲存能量為多少焦耳？
(A)1 J
(B)2 J
(C)3 J
(D)4 J



40(　).
X


40.如圖所示電路，開關S閉合後，其 i=0.5e−1000tA，請問R、C 分別為多少？
(A)100Ω、5 µF
(B)100Ω、10 µF
(C)200Ω、5 µf
(D)200Ω、10 µF

.



41(　).
X

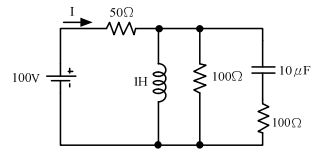

41.如圖所示電路，若電路已達穩態，則 I 為多少？
(A)1 A
(B)2 A
(C)3 A
(D)4 A



42(B).
X


42.有關交流電的敘述，下列何者正確？
(A)三角波的波峰因數(crest factor)為 5e4ca10c77064.jpg
(B)方波的波形因數(form factor)為 1.155
(C)正弦波的波峰因數為 5e4ca117e691a.jpg
(D)三角波的波形因數為 1.11





43(　).
X


43. 5e4ca12af070d.jpg=12+j16， 5e4ca13278fbd.jpg=4+j3，則A×B 為多少？
(A)j100
(B)100+j100
(C)100∠16°
(D)100∠37°





44(B).
X


44.如圖所示電路，請問VC為多少？
(A)160 V
(B)100 V
(C)80 V
(D)0 V



45(B).
X

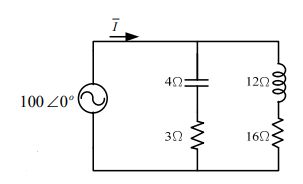

45.如圖所示電路，請問總電流I為多少？
(A)16+j13
(B)12+j16
(C)14+j14
(D)18+j9



46(　).
X


46.有一台單相感應電動機接於v(t)=200sin1000t 電壓，該電動機之規格為P＝6kW、PF=0.8，若欲將PF提高到1，請問電源兩端並聯之電容器的電容量為多少？
(A)4500µF
(B)2000µF
(C)450µF
(D)225µF



47(　).
X


47.如圖所示電路，請問Z為多少？
(A)8+j4
(B)8-j12
(C)4+j4
(D)4-j12



48(B).

48.在 RLC 串聯電路中，當電源頻率為 60 Hz 時，R=100Ω、XL =9Ω、XC = 36Ω，請問此電路的諧振頻率為多少Hz？
(A)30 Hz
(B)120 Hz
(C)240 Hz
(D)300 Hz



49(　).
X


49.目前在台灣一般家庭的室內配線系統大多是採用下列何種供電方式？
(A)單相兩線式
(B)單相三線式
(C)三相三線式
(D)三相四線式



50(B).
X

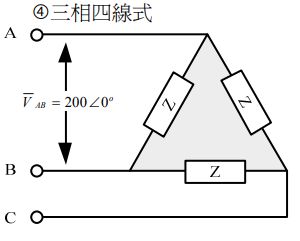

50.如圖所示電路之三相平衡負載，若每相負載Z=6+j8Ω ，則此三相負載之總消耗功率P 及總虛功率Q各為多少？
(A)7200 W、9600 VAR
(B)9600 W、7200 VAR
(C)2400 W、3200 VAR
(D)3200 W、2400 VAR
