1(C).

1.提高輸配電電壓後，下列敘述何者不正確？
(A)可減少線損
(B)可減少線路壓降
(C)可減少電暈產生
(D)可增加輸電能力

2(C).

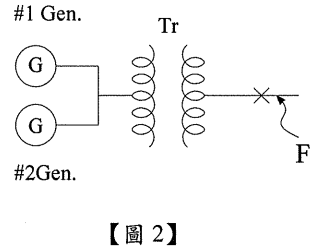

【圖 2】所示系統 ’ # lGen.額定為 50 MVA、13.8 kY、x"=20 %，# 2Gen.額定為 25 MVA、 13.8 kV、x"=10 %，變壓器之額定為75 MVA、13.8 kV/75 kV、電抗值為15 % ,故障發生前變壓器之高壓側電壓為67.5 kV，變壓器無載，發電機間無環流存在，以變壓器額定為標么基準值

【題組】14.，若變壓器高壓側發生3相短路故障，則故障處等效戴維寧阻抗為多少標么(p.u.)?
(A)j0.25
(B)j0.3
(C)j0.35
(D)j0.5

3(C).

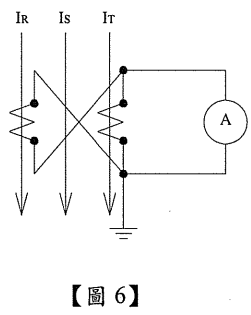

33•【圖6】當3相平衡之Ir、Is、IT一次側電流均為

安培’ CT之變流比為200/5時’電流表A之讀值應為多少安培
(A) ? 907003-0-5eb817ee6c591.png#s-251,315

(A)2
(B)3
(C) √3
(D)2√3

4(A).

3繞組之3相變壓器，各侧額定值分別如下：一次側(p)66 kY ' 15 MVA，二次側(s)13.2 kV、 10 MVA >三次側(t)2.3 kV、5 MVA ’不計電阻’漏電抗Zps為7 %，由15 MVA、66 kV基準值得到；Zpt為9 %，由15 MVA、66 kY基準值得到；Zst為8 % ,由10 MVA、13.2 kV基準值得到，其中 Zps : 二次側短路、三次側開路、一次側電路測量到的阻抗； Zpt :三次側短路、二次側開路、一次側電路測量到的阻抗； Zst ：三次側短路、一次側開路、二次側電路測量到的阻抗；
【題組】39. 若以一次側15 MVA、66 kV為標么基準值，則Zp為多少標么(p.u.) ?
(A)j0.01
(B)j0.02
(C)j0.05
(D)j0.07

5(A).

43.計算導線最高容許溫度之安全電流，需考量導線發熱與散熱的平衡，下列何者熱量較小，可不予考慮？
(A)傳導散熱量
(B)對流散熱量
(C)輻射散熱量
(D)太陽照射熱量

6(A).

交流單相二線式配電線，導線電阻4Ω 、電抗3Ω ,負載端電壓5000 V、負載為400 kW、功因為0.8滯後
【題組】49，其負載端電流為多少安培
(A) ?
(A)10
(B)50
(C) 80
(D) 100

7(A).

30某一發電機之電抗X”，若以其標示銘牌上之額定值10 kV及500 MVA為基準值時，標么 (p.u)值為0.2，若將基準值改為20kV及100 MVA時，則X”之標么(p.u)值應為若干？
(A) 0.01
(B) 0.02
(C)2
(D)4

8(D).

45.某一單相二線式交流配電線路供電給負載，已知負載端電壓為2000 V，負載為20 kW，功率因數為0.8落後。若每條導線的電阻為1Ω，電抗為2 Ω，試求其負載電流為多少安培？

【題組】47.承第45題，電壓調整率為多少％ ?
(A) 10
(B) 7.5
(C)5
(D) 2.5

9(C).

43 有關電力系統兩相短路故障電流的特徵，下列敘述何者正確？
(A)故障電流之正序分量、負序分量與零序分量均相同
(B)故障電流之零序分量為0
(C)故障電流為零序分量的3倍
(D)故障電流之正序分量等於負序分量

10(C).

50如右圖所示，其零相序等值電路為下列何者？
(A)
(B)
(C)
(D)

11(A).

18. 有一發電機以銘牌110 V 及500 kVA 為基準值時，其電抗標么值為0.2。若將基準值改為 220 V及1000 kVA，請問ܺ 之標么值為何？
(A) 0.1
(B) 0.2
(C) 0.4
(D) 0.8

12(C).

19. 下列何者非屬輸電線路換位之目的？
(A)使受電端電壓維持平衡
(B)平均各導線的電感及電容
(C)提高導線的安全電流
(D)減輕對鄰近通訊線路之感應干擾
