所屬科目：教甄◆電機科
1. 電阻並聯時，其等效電阻會如何變化？ (A)大於最大電阻 (B)小於最小電阻 (C)等於最大電阻 (D)等於最小電阻
2. 一個 10Ω 電阻接在 20V 電源上，電流為多少？ (A)0.5A (B)1A (C)2A (D)5A
3. 若兩個 10Ω 電阻串聯，其等效電阻為？ (A)5Ω (B)10Ω (C)20Ω (D)100Ω
4. 若電壓與電流同相位，則負載為何種類型？ (A)純電阻 (B)純電感 (C)純電容 (D)感容混合
5. 有關於克希荷夫電壓定律（Kirchhoff's Voltage Law, KVL）、克希荷夫電流定律（Kirchhoff's Current Law, KCL）之敘述，下列何者正確？ (A)KCL 基於能量守恆定律，KVL 基於電荷守恆定律 (B)在電路中的任何節點（Node），流入節點的電流總和等於流出節點的電流總和 (C)KCL 表示節點電壓總和為零，KVL 表示電流總和為零 (D)KVL 僅適用於直流電路，不適用於交流電路
6. 有關歐姆定律（Ohm's Law）之敘述，下列何者有 誤 ？ (A)在溫度不變時，電壓與電流成正比 (B)電阻值為電壓與電流之比值（R=V/I） (C)電壓固定時，電阻越大，電流越大 (D)歐姆定律適用於線性元件
7. 有關重疊原理（Superposition Principle）之計算過程，下列敘述何者正確？ (A)分析時每次僅保留一個獨立電壓（流）源，其餘獨立電壓（流）源關閉，再將各結果作代數相加 (B)令獨立電壓源關閉時應以開路代替；獨立電流源關閉時以短路代替 (C)計算時可將各電源造成的功率直接相加求總功率 (D)分析時應將所有電源同時保留，再分別計算各電源影響
8. 有關正弦波交流電之有效值（Root Mean Square, RMS）敘述，下列何者正確？ (A)有效值為與某一直流電產生相同平均功率之等效直流值 (B)有效值為最大值的√2倍 (C)有效值為交流電在一週期內的平均值 (D)有效值等於交流電壓的最大值
9. 有關戴維寧等效電路（Thevenin Equivalent Circuit）之敘述，下列何者正確？ (A)戴維寧等效電壓為電路在短路條件下的端電壓 (B)在僅含有獨立電壓與電流源電路，戴維寧等效電阻為將所有獨立電源關閉後，自端點看入之等效電阻 (C)戴維寧等效電路可由一電壓源與一電阻並聯所組成 (D)戴維寧等效不適用於簡化含多電源之電路
10. 有關電感器在直流與弦波交流電路中的電壓與電流特性，下列何者正確？ (A)在穩態直流電路中，電感器相當於短路，兩端電壓為零 (B)在穩態直流電路中，電感器兩端電壓最大，且無電流流過 (C)在弦波交流電路中，電感器電流超前電壓90° (D)在交流電路中，電感器阻抗與頻率成反比
11. 某四環電阻之阻值為 4.7 kΩ ±5%，其色碼應為下列何者？ (A)黃、紫、紅、金 (B)黃、紫、橙、金 (C)黃、紫、棕、金 (D)綠、紫、紅、金
12. 在理想線性元件條件下，有關電場、磁場與電容器、電感器之儲能機制，下列何者正確？ (A)電容器主要儲存磁場能量，電感器主要儲存電場能量 (B)電容器與電感器皆只儲存電場能量 (C)電容器與電感器皆只儲存磁場能量 (D)電容器儲存電場能量，電感器儲存磁場能量

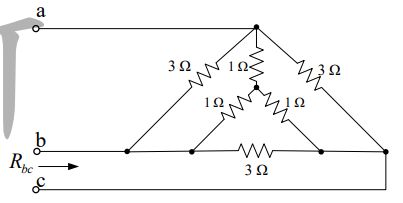

13. 如下圖所示，則Rbc為何？
(A)1Ω (B)2Ω (C)3Ω (D)3.33Ω

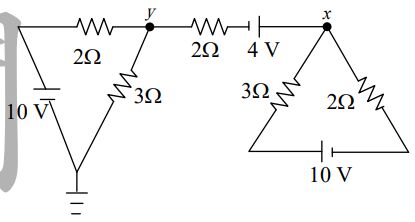

14. 如下圖電路，\( V_x \)為何？
(A)4V (B)6V (C)10V (D)16V

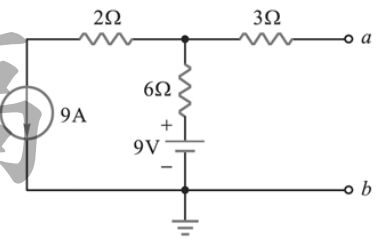

15. 如下圖所示，求其戴維寧等效電壓\( V_{TH} \)與等效電阻\( R_{TH} \)分別為何？
(A)\( V_{TH}=9V \)，\( R_{TH}=4.5\Omega \) (B)\( V_{TH}=-54V \)，\( R_{TH}=5\Omega \) (C)\( V_{TH}=-9V \)，\( R_{TH}=9\Omega \) (D)\( V_{TH}=-45V \)，\( R_{TH}=9\Omega \)
16. 如下圖所示，在開關S 閉合後，電路進入充電過程時，電容器之充電時間常數為何？
(A)0.1 秒 (B)0.2 秒 (C)0.4 秒 (D)0.8 秒
17. 在理想RLC 串聯電路諧振時，\( X_L=X_C=50\Omega \)，\( R=10\Omega \)，若外加電壓有效值為100V，則電感兩端電壓有效值為何？ (A)20V (B)50V (C)100V (D)500V
18. 二極體的主要功能為何？ (A)放大訊號 (B)穩壓 (C)振盪 (D)整流
19. 矽二極體的導通電壓約為多少？ (A)0.2V (B)0.7V (C)1.2V (D)5V
20. MOSFET 的控制端為何？ (A)Source (B)Drain (C)Gate (D)Body
21. 橋式整流需要幾顆二極體？ (A)2 (B)3 (C)4 (D)6
22. 濾波電容在電源電路中的功能為何？ (A)降壓 (B)限流 (C)降頻 (D)平滑電壓

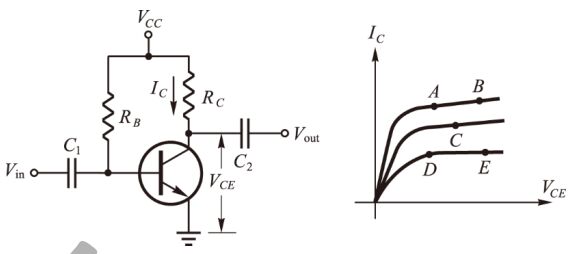

23. 如下圖所示之電路與電晶體輸出特性曲線，在固定電源\( V_{CC} \)下，若原工作點位於C 點，欲將工作點調整至E 點，則應如何調整電路參數？
(A)增加\( R_B \)電阻值 (B)減少\( R_B \)電阻值 (C)增加\( R_C \)電阻值 (D)減少\( R_C \)電阻值

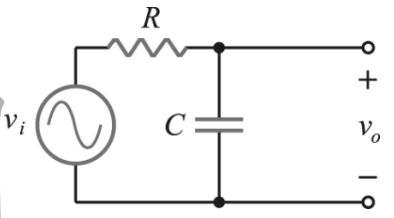

24. 如下圖所示RC 電路，輸出電壓取於電容兩端，則該電路為何種濾波器？
(A)低通濾波器 (B)高通濾波器 (C)帶通濾波器 (D)帶拒濾波器
25. N 通道增強型MOSFET 之臨界電壓\( V_T=2V \)，\( K=0.5mA/V^2 \)，當MOSFET 導通且\( V_{GS}=4V \)時，\( I_D \)為多少？ (A)1mA (B)2mA (C)3mA (D)4mA
26. 在各種放大器耦合方式中，下列何者具有較佳之頻率響應，且應用最為廣泛？ (A)變壓器耦合 (B)直接耦合 (C)電感耦合 (D)RC 耦合

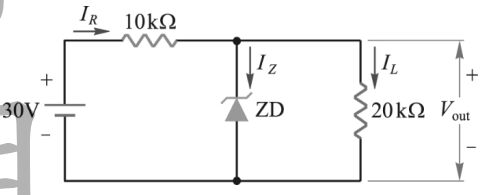

27. 如下圖所示電路，已知齊納二極體ZD之崩潰電壓為10V，且為理想元件，則輸出電壓\( V_{out} \)與齊納二極體電流\( I_Z \)分別為何？
(A)10V, 1.5mA (B)30V, 0.5mA (C)20V, 1mA (D)40V, 3mA

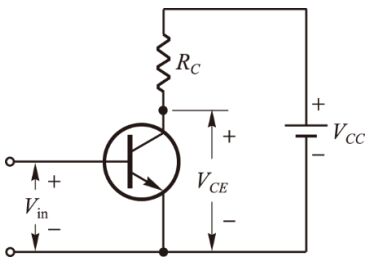

28. 如下圖所示之BJT 共射極電路，假設電晶體工作於直流負載線上，則當電晶體集極-射極間電壓\( V_{CE} \)為多少時，其損耗功率達到最大？
(A)0 (B)\( \frac{1}{3}V_{CC} \) (C)\( \frac{1}{2}V_{CC} \) (D)\( V_{CC} \)
29. 在理想橋式整流電路中，輸入電壓為峰值\( V_m \)之正弦波，負載為純電阻。試問每一顆二極體在截止期間所承受之最大反向電壓（Peak Inverse Voltage, PIV）為何？並比較其與中心抽頭式全波整流電路之差異。 (A)\( 0.5V_m \)，且小於中心抽頭式 (B)\( V_m \)，且小於中心抽頭式 (C)\( 2V_m \)，且大於中心抽頭式 (D)\( V_m \)，且等於中心抽頭式

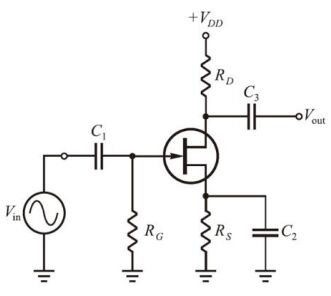

30. 如下圖所示之共源極（Common-Source）放大器，若將源極旁路電容\( C_2 \)移除，則其小信號電壓增益之變化為何？
(A)電壓增益增加 (B)電壓增益降低 (C)互導降低 (D)互導增加

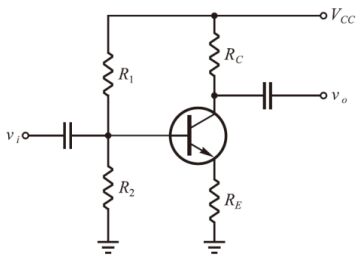

31. 如下圖所示之雙極性接面電晶體（BJT）共射極放大器，在中頻小信號條件下，輸入電壓與輸出電壓\( V_0 \)之相位關係為何？
(A)接近於0° (B)相差90° (C)相同 (D)相差180°

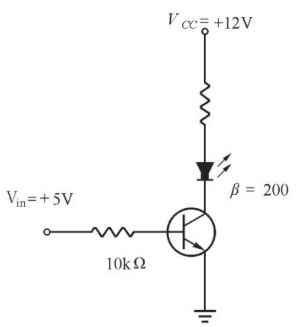

32. 如下圖所示之雙極性接面電晶體（BJT）作為開關控制LED 之電路，已知\( V_{CC}=12V \)、\( V_{in}=5V \)、基極電阻為10kΩ、電晶體電流增益β=200，LED 導通電壓為1.8V，並假設\( V_{BE}=0.7V \)、\( V_{CE(sat)}=0.2V \)。若設計\( R_C=1k\Omega \)，則下列敘述何者正確？
(A)電晶體工作於放大區 (B)電晶體工作於飽和區 (C)LED 電流小於10 mA (D)基極電流不足以驅動電晶體
33. 一臺4 極、60Hz 的三相感應馬達，其同步轉速為多少？ (A)900 rpm (B)1200 rpm (C)1500 rpm (D)1800 rpm
34. 某感應馬達之同步轉速為1800rpm，實際轉速為1710rpm，則滑差率約為多少？ (A)3% (B)5% (C)7% (D)10%
35. 一部變壓器一次側200 匝、二次側100 匝，若一次側電壓為220V，則二次側電壓約為多少？ (A)110V (B)220V (C)330V (D)440V
36. 某馬達輸入功率為 1000 W，輸出功率為 800 W，則效率為多少？ (A)60% (B)70% (C)80% (D)90%
37. 發電機的主要功能為何？ (A)電能轉機械能 (B)光能轉電能 (C)機械能轉電能 (D)熱能轉電能
38. 同步發電機的轉速與何者有關？ (A)電壓 (B)頻率 (C)電流 (D)電阻
39. 三相電源的相位差為多少？ (A)60° (B)90° (C)120° (D)180°
40. 變壓器鐵心通常使用哪種材料？ (A)銅 (B)矽鋼片 (C)鋁 (D)銀
41. 感應馬達轉子速度通常如何？ (A)等於同步速度 (B)大於同步速度 (C)小於同步速度 (D)為零
42. 在正常轉速且無外加激磁源之條件下，下列何種直流發電機於無載時無法自行建立感應電勢？ (A)複激式 (B)他激式（外激式） (C)分激式 (D)串激式
43. 有關三相感應電動機各種試驗之目的與可量測之參數，下列敘述何者正確？ (A)負載試驗可用於測定效率與轉差率 (B)堵轉試驗主要用於測量鐵損 (C)無載試驗主要用於測量銅損 (D)無載試驗可用於測定轉子銅損

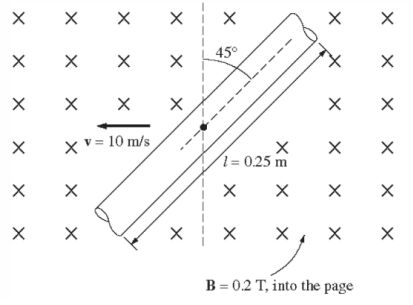

44. 如下圖所示，一導線長度為0.25 m，置於均勻磁場中（B=0.2 T 方向垂直紙面向內）。導線以速度v=10 m/s 向左運動，且導線與垂直方向夾角為45°。試問導線中所感應之電壓大小及極性為何？
(A)\( 0.5\sqrt{2} \) V，向下為正 (B)\( \frac{0.5}{\sqrt{2}} \) V，向上為正 (C)\( 0.5\sqrt{2} \) V，向上為正 (D)\( \frac{0.5}{\sqrt{2}} \) V，向下為正
45. 有關直流電動機之轉速控制方法，下列敘述何者正確？ (A)增加電樞電壓可降低轉速 (B)增加磁通可提高轉速 (C)減少磁通可提高轉速 (D)增加電樞電阻可提高轉速
46. 有關單相感應電動機之啟動方式與原理，下列敘述何者正確？ (A)單相感應電動機本身可產生旋轉磁場，因此可自行啟動 (B)分相式（電阻啟動）電動機利用電容產生較大相位差以提高啟動轉矩 (C)電容啟動式電動機利用電容使輔助繞組電流與主繞組產生相位差，以形成近似旋轉磁場 (D)蔽極式電動機具有最高的啟動轉矩，適用於重負載啟動
47. 有關同步電動機與感應電動機之轉子結構與旋轉磁場產生方式，下列敘述何者正確？ (A)同步電動機與感應電動機之轉子皆由感應電流產生磁場，因此原理相同 (B)感應電動機之旋轉磁場由定子三相電流產生，轉子磁場則由感應電流形成 (C)同步電動機之轉子係由感應電流產生磁場，因此其轉速略低於同步轉速 (D)感應電動機之轉子需外加直流電源以產生磁場，故能同步運轉
