【已刪除】103年 - 103年高等三級暨普通考高考三級_公職建築師#27769

科目：建築結構系統 | 年份：103年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：建築結構系統

選擇題 (0)

申論題 (7)

【已刪除】 ⑴圖 1-1 所示為一雙曲拋物薄殼結構，A、B、C 三點等高，D 點較此三點高 5 m。 此薄殼結構之平面投影為一 30 m × 30 m 之正方形。試說明圖中虛線 AC 與 BD 之 結構特性，並取 AC、BD 交點附近之殼面自由體說明薄殼在均佈外力作用下之應 力行為。

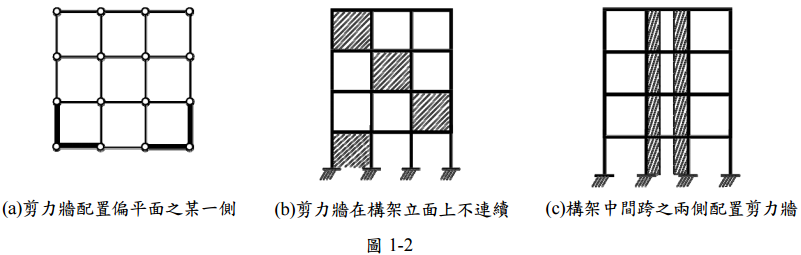

【已刪除】⑵圖 1-2 為建築物剪力牆之配置規劃，試說明各種配置規劃在建築物耐震或系統行 為上之缺點。
【已刪除】⑶繪圖說明鋼筋混凝土構架在水平地震來回作用下，幾種可能產生之柱破壞模式。 在這些柱破壞模式中那些破壞缺乏韌性？
【已刪除】 ⑴AB、DF 之軸力、剪力及彎矩。（12 分）
【已刪除】⑵中間桁架各桿之內力。（8 分）
【已刪除】三、圖 3 所示為一木構樓板樑，斷面均勻。樑之支承點 B 為膠合層木大樑（Glulam Beam），A、C 兩端支承。試分析在均佈載重 q 作用下，此樑之內力，並繪彎矩圖。 另針對 B 點附近之彎矩及變形行為，為保持樓板面平整，B 點附近樓板樑與大樑必 須有較適切之構造規劃，試繪圖示其作法。（20 分）

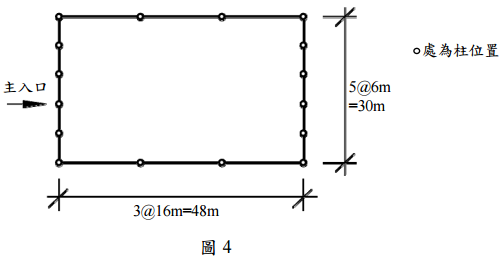

【已刪除】四、折版（Folded Plate）為典型的型抗結構（Form Resistant Structure），但因版厚小， 折版覆蓋面積太大時，仍會產生嚴重變形，因此在系統規劃上必須適當納入考慮。 茲有圖 4 所示之建築平面，其屋頂擬採 RC 折版，折版之縱向沿 48 m 進深方向，試 繪此折版規劃，並說明減少折版變形之方式。（24 分）
