無年度 - 00700 室內配線─屋內線路裝修甲級工作項目 14：電力系統監控工程裝修#106835

科目：技檢◆室內配線（屋內線路裝修）-甲級 | 選擇題數：76 | 申論題數：0

試卷資訊

所屬科目：技檢◆室內配線（屋內線路裝修）-甲級

選擇題 (76)

1. 數字系統中，二進位數字為(1011.11)，若轉換為 10 進數，則為 (A)11.85 (B)11.75 (C)11.25 (D)11.2 。

2. RS-232C 是最常用的通訊介面標準，它定義了資料通訊設備(DCE)以及資料終端設備(DTE)，下列哪一項是屬於 DCE 設備？ (A)個人電腦 (B)印表機 (C)數據機(Modem) (D)掃描器。

3. 在測量環境中因溫度、溼度、震動所產生的量測誤差稱為 (A)統計誤差 (B)人為誤差 (C)系統誤差 (D)儀器誤差。

4. 以霍爾效應(Hall Effect)所做成的霍爾元件是用來檢測 (A)溫度 (B)大氣壓力 (C)磁場 (D)溼度。

5. 有一指針型三用電錶，其動圈式表頭的滿刻度電流為 0.1mA，若內阻為 100Ω，則此電錶的靈敏度為多少 kΩ/V？ (A)100 (B)10 (C)1 (D)0.1 。

6. 下列哪一種記憶體（Memory）元件，不需用紫外線來將儲存內容清除（Clear），而仍然可以作寫入（Write）和讀取（Read）？ (A)RAM (B)R OM (C)EPROM (D)EEPROM 。

7. 在通訊系統中，同一時間可允許資料作雙方向性的通訊，此種信號傳送模式稱為 (A)單工(Simplex) (B)半雙工(Half-Duplex) (C)全雙工(Full-Duple x) (D)信號碰撞偵測。

8. 在邏輯電路中，具有儲存與記憶功能的邏輯元件為 (A)NAND (B)NOR (C)E XOR (D)Flip-Flop 。

9. 8 位元（bit）的 A/D、D/A 轉換器，其電壓轉換範圍介於-10 伏特到+10 伏特之間，則其解析度(Resolution)約為多少伏特？ (A)0.0078 (B)0.078 (C) 0.78 (D)7.8 。

10. 熱敏電阻的基本工作原理是根據 (A)焦耳效應 (B)霍耳效應 (C)法拉第效應 (D)西貝克效應。

11. 在 RS232C 通訊標準介面中，假設一鮑（Baud）代表一個位元(b it)，若以鮑率(Baud rate)為 9600 的傳送速率連續傳送 10 秒的資料，則共可傳送多少位元組(Bytes)的資料？ (A)1200 (B)2400 (C)12000 (D)24000 。

12. 可程式控制器與電腦之間利用 RS232C 通信標準作非同步傳輸通訊時，下列哪一項非為該通信標準設定參數之一？ (A)資料位元(Data Bits) (B)結束位元(Stop Bits) (C)通訊埠(COM Port) (D)緩衝器(Buffer) 。

13. 以 RS232C 通訊標準傳送資料，若一端以 9600bps(Bit Per Second)的速率傳送，則另一端必須以多少 bps 的速率接收？ (A)2400 (B)4800 (C)9600 (D)11200 。

14. 可程式控制器之高速計數輸入模組與下列哪一項輸入元件連接，才可以讀取並計算輸入脈波信號？ (A)熱電偶 (B)編碼器 (C)液面控制器接點 (D)按鈕開關。

15. 當電流切換開關(AS)切至 O FF 時，其所連接的比流器(CT)二次側應該 (A)開路 (B)短路 (C)引接至電流表 (D)部分開路，部分短路。

16. 貫穿型比流器其電流比為 200/5 A，額定基本貫穿匝數為 1 匝，若與滿刻度為 50A，表頭滿刻度電流為 5A 之電流表連接使用時，該比流器一次側應貫穿幾匝？ (A)1 (B)2 (C)3 (D)4 。

17. 電度表配合比壓器(PT)及比流器(CT)使用時，已知 PT 的電壓比為 3300/ 110V，CT 之電流比為 100/5A，則該電度表實際量測值應乘以多少倍？ (A)20 (B)30 (C)300 (D)600 。

18. 三相感應電動機使用變頻器作減速控制時，為了避免電動機因產生再 (回)生電壓而造成變頻器過電壓失速，除了設定加長減速時間外，還可在變頻器中加裝 (A)交流電抗器 (B)電磁接觸器 (C)煞車電阻器 (D)雜訊濾波器。

19. V/F 轉換器可將 (A)輸入電壓轉換為電流 (B)輸入電壓轉換為時間 (C)輸入電壓轉換為頻率 (D)輸入電壓轉換為電阻。

20. 下列何者不是理想運算放大器應具有的特性？ (A)電壓增益無限大 (B)共模拒斥比(CMRR)無限大 (C)輸入阻抗為零 (D)輸出阻抗為零。

21. 下列何種方法能有效抑制矽控整流器(SCR)的 dv /dt，使之不致過大？ (A) 在 A-K 間並聯電容器 (B)在 A-K 間並聯電阻器 (C)在 A-K 間並聯電感器 (D)在 A-G 間並聯電容器。

22. 控制系統中，輸出信號與輸入信號之比率稱為 (A)倍率函數 (B)轉移函數 (C)位移函數 (D)負載函數。

23. 低壓變頻器外殼應按下列何種接地施工？ (A)特種 (B)第一種 (C)第二種 (D) 第三種。

24. 利用矽控整流器(SCR)及雙向矽控整流器(TRIAC) 作交流電動機轉速控制，主要是控制 (A)輸入電壓之相位角 (B)輸入電壓之頻率 (C)輸入電壓之峰值 (D)輸入電壓之電流。

25. 三相交流鼠籠式感應電動機改變速率的方法可為 (A)採用自藕變壓器改變外加電源電壓 (B)外加變阻器 (C)外加可變電容器 (D)改變外加電源頻率。

26. 交流同步電動機在啟動時，其主磁場繞組 (A)應加交流電激磁 (B)應將主磁場繞組短路，並不可加直流電激磁 (C)應將主磁場繞組開路 (D)應降低電源電壓。

27. 三相 5HP 交流感應電動機，原接於頻率為 50Hz 之電源，若改接於 60H z，則其轉速將 (A)減少 20% (B)增加 20% (C)轉速保持不變 (D)無法啟動。

28. 電動機銘牌上所註明之電流值，係指電動機之 (A)半載電流 (B)無載電流 (C)1/2 滿載電流 (D)滿載電流。

29. 低壓三相鼠籠式感應電動機，如採全壓起動時，電流為 60A，若用Ｙ-△ 起動器起動，則起動電流變為多少 A？ (A)120 (B)100 (C)60 (D)20 。

30. 高阻計可用來測量感應電動機的 (A)輸出功率 (B)滿載電流 (C)絕緣電阻 (D) 起動轉矩。

31. 對唯讀記憶體(Read Only Memory,ROM)的敘述，下列何者正確？ (A)能隨時讀寫或更改記憶內容 (B)內部資料經設定儲存後，即無法更改 (C)可以用紫外線消除記憶體內容 (D)供應電源斷電後，內部資料會消失。

32. 俗稱 1K Byte(位元組)的記憶體，其記憶容量為多少位元(Bit)？ (A)1024 (B)2048 (C)4096 (D)8192 。

33. 電源頻率若從 60Hz 變為 50Hz 時，阻抗不受影響之裝置為 (A)日光燈 (B) 變壓器 (C)電熱器 (D)感應電動機。

34. 3 1/2 數位型電壓表，若其顯示範圍為 0～200V，則該電表的解析度為多少 V？ (A)0.01 (B)0.1 (C)1 (D)10 。

35. 當溫度改變 20℃時，溫度轉換器的輸出電流亦因此改變了 5mA，則此轉換器的增益為多少 mA/℃？ (A)0.25 (B)0.4 (C)1 (D)4 。

36. 在反鐀控制系統中，由於響應不能達到理想的目標值，因此需要改善該響應，並使系統趨於更穩定，此種特性的改善稱為 (A)穩態特性 (B)暫態特性 (C)特性補償 (D)頻率響應。

37. 當數位輸入信號從 OFF(0)到 ON (1)觸發時，能使可程式控制器內部邏輯信號作動，則該輸入信號係屬下列何種觸發？ (A)正緣(Lead) (B)負緣(Trai ling) (C)脈動 (D)殘留。

38. 下列哪一項週邊裝置可與可程式控制器 A SCII 輸入/輸出模組連結使用？ (A)溫度感測器 (B)壓力開關 (C)變頻器 (D)印表機。

39. 數字系統中，16 進位數字為(15)，若轉換為 10 進數，則變為 (A)15 (B)16 (C)20 (D)21 。

40. 電極式液面控制器不適用於下列何種場所？ (A)儲水槽 (B)絕緣油槽 (C)地下水池 (D)水塔。

41. 如下圖可程式控制器掃描一週的時間(scan time)為 15ms，現有兩個輸入信號，其中一個輸入信號的動作時間為 10ms，另一個是 30ms，若依照下列輸入信號與掃描時間的關係圖所示，哪一點的輸入信號將無法正確地被 PLC 讀取？
(A)A (B)B (C)C (D)無法判斷。

42. 下圖所示為可程式控制器(PLC)階梯圖(Ladder)，其中 X10 為輸入，Y0- Y3 為輸出，假設 PLC 是以由左至右、由上至下的水平掃描方式執行應用程式，當 PLC 運轉後，若考慮 PLC 的掃描週期，則 X10 閉合，Y3 動作(最快 1T、最慢 2T，其中 T 為 PLC 的掃描週期)，其餘 Y0-Y2 的動作時序圖分別應為(PLC 階梯圖) (A) (B) (C) (D) 。

43. IEEE 根據開放系統互連(OSI)定義之網路參考七層模型中，其最下層(第一層)是屬於 (A)應用層 (B)會議層 (C)網路層 (D)實體層。

44. 熱電偶的基本工作原理是根據 (A)法拉弟效應(Faraday effect) (B)霍爾效應 (Hall effect) (C)西貝克效應(seebeck effect) (D)安培效應(Ampere effect) 。

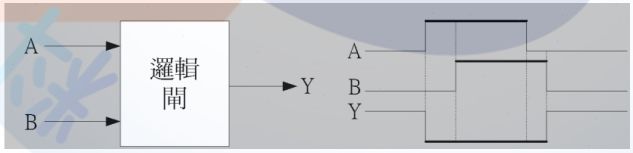

45. 依照下列方塊及動作時序圖所示，方塊內的邏輯閘應為
(A)OR (B)AND (C) XOR (D)NOR 。

複選題
46. 已知網際網路的 IP 位址係由四組數字所組成，請問下列表示法中哪些為正確？ (A)140.6.36.300 (B)140.6.20.10 (C)168.95.183.60 (D)200.120.60.20 。

複選題
47. 下列關於光纖的敘述哪些為正確？ (A)安裝需要專業技術 (B)體積小材質輕 (C)多模光纖的光源為雷射光 (D)訊號衰減程度低。

複選題
48. 下列哪些的傳輸媒介屬於光纖？ (A)10BaseF (B)FDDI (C)1000BaseT (D)100 0BaseCX 。

複選題
49. 下列有關 OSI 參考模型的敘述哪些錯誤？ (A)總共有七個層次 (B)第三層為傳輸層 (C)第六層為表達層 (D)第一層為資料連結層。

複選題
50. 下列哪些是區域網路標準？ (A)ISDN (B)Ethernet (C)FDDI (D)Token Ring 。

複選題
51. 下列哪些是無線網路優於有線網路之處？ (A)可靠度較佳 (B)處理行動式裝置的能力較佳 (C)具有動態拓樸 (D)沒有複雜的線路。

複選題
52. 下列哪些不是查詢本機電腦在網路上 TCP/IP 組態設定值所使用之指令？ (A)ipconfig (B)ping (C)route (D)telnet 。

複選題
53. 下列哪些為電子計算機中央處理器所構成的單元？ (A)算術及運算邏輯單元(ALU) (B)控制單元(CU) (C)輔助記憶體 (D)光碟機。

複選題
54. 下列敘述哪些錯誤？ (A)星狀拓樸的容錯能力比網狀拓樸好 (B)網狀拓樸使用的纜線較少成本自然較低 (C)匯流排拓樸容易安裝但較難排除障礙 (D)環狀拓樸容易產生碰撞不適用於高流量網路。

複選題
55. 資料傳輸從實體層到應用層，哪些不是電腦處理資訊的順序？ (A)bits-pa ckets-frames-segments-data (B)bits-frames-packets-segments-data (C)data-s egments-packets-frames-bits (D)data-segments-frames-packets-bits 。

複選題
56. 下列哪些屬於無線技術？ (A)微波 (B)紅外線 (C)無線電 (D)光纖。

複選題
57. 下列有關 Ethernet 的敘述哪些為正確？ (A)10Base2 的傳輸媒介為 RG-58 同軸纜線 (B)10BaseT 的實體拓樸為匯流排架構 (C)10Base5 的最大距離為 2500 公尺 (D)10BaseF 的傳輸媒介為光纖。

複選題
58. 下列有關 Fast Ethernet 的敘述哪些正確？ (A)使用的傳輸媒介為同軸纜線 (B)傳輸速率為 100Mbps (C)能夠同時與 10BaseT 網路共存 (D)實體拓樸為星狀架構。

複選題
59. 為了增強可程式控制器(PLC)抗干擾能力，提高其可靠性，PLC 在輸入端電路都採用下列哪些技術？ (A)光電隔離 (B)運算放大電路 (C)正反器 (D) R-C 濾波。

複選題
60. 下列哪些是區域網路標準？ (A)ISDN (B)Ethernet (C)FDDI (D)Toke Ring 。

複選題
61. 下列哪些是使用藍芽技術的特點？ (A)低功率 (B)低成本 (C)長距離 (D)無線傳輸。

複選題
62. 國際電工協會（National Electrical Manufacturers Association）為整合各廠家可程式控制器（PLC）語法與硬體架構，在 1993 年制訂了 IEC11 31 的標準，而第三部分 IEC1131-3 為語法規範，下列哪幾項是其定義的規範之一？ (A)階梯圖(LD) (B)功能方塊圖(FBD) (C)順序功能圖(SFC) (D)C 語言。

複選題
63. 下列哪些不屬於紅外線傳輸標準？ (A)藍芽 (B)IrDa Data (C)IrDa Control (D)FDDI 。

複選題
64. 下列關於同軸纜線的敘述哪些正確？ (A)傳輸速率為 10Mbps (B)傳輸距離略短於 UTP (C)口徑單位為 RG (D)可以傳送影像與聲音。

複選題
65. 下列哪些是由 OSI 參考模型的應用層所負責？ (A)檔案傳輸 (B)協調交換格式 (C)目錄服務 (D)密碼檢查。

複選題
66. 通訊協定 Modbus，指的是下列哪幾項通訊標準？ (A)RS-422 (B)RS-485 (C)Ethernet (D)ProfiBus 。

複選題
67. 下列哪些不是數據機的傳輸速率單位？ (A)bit (B)baud (C)bps (D)rpm 。

複選題
68. 下列哪些是 OSI 參考模型網路層的工作？ (A)提供連線 (B)維護封包順序 (C)封包路由 (D)封包位址解碼。

複選題
69. RS-232C 是最常用的通訊介面標準，它規定了資料通訊設備(DCE)以及資料終端設備(DTE)，下列哪些不屬於 D CE 設備？ (A)個人電腦 (B)印表機 (C)數據機(Modem) (D)掃描器。

複選題
70. 下列哪些不是以霍爾效應(Hall Effect)做成霍爾元件之檢測信號源？ (A) 溫度 (B)大氣壓力 (C)磁場 (D)溼度。

複選題
71. 為了滿足工業控制的需求，可程式控制器廠商開發了下列哪些專門用途 I/O 模組？ (A)高速計數器模組 (B)定位控制模組 (C)網路模組 (D)PID 模組。

複選題
72. 可程式控制器所用之 PID 介面模組，通常應用於任何需要連續性閉路控制的程序控制系統中，其係提供下列哪些控制的作動？ (A)積分 (B)比例 (C)溫度 (D)微分。

複選題
73. 下列哪些不是非同步傳輸模式網路(ATM)高速交換網路技術，最基本的傳輸單位？ (A)Bit (B)Byte (C)frame (D)Cell 。

複選題
74. 有關唯讀記憶體(Read Only Memory,ROM)，下列敘述哪些錯誤？ (A)能隨時讀寫或更改記憶內容 (B)內部資料經設定儲存後，即無法更改 (C)可以用紫外線消除記憶體內容 (D)供應電源斷電後，內部資料會消失。

複選題
75. 可程式控制器通訊模組與區域網路連接時，使用雙絞線之 RJ-45 接頭連接，下列敘述哪些正確？ (A)UTP 線的接頭有八個腳位（凹槽），其金屬接點有 8 個 (B)用在 10-BaseT 與 100-Base 系列網路，只使用 1、2、3、6 腳位 (C)必須加裝終端電阻 (D)必要時可施作網路線跳線(cross-over) 。

複選題
76. Modbus 通信規約基本上是遵循 Master and Slave 的通信步驟，有一方扮演 Master 角色採取主動詢問方式，送出 Query Message 給 Slave 方，然後由 Slave 方依據接到的 Query Message 內容準備 Response Message 回傳給 Master，下列哪些裝置可當作 Slave 方？ (A)量測用儀表 (B)人機界面（監控系統(HMI)） (C)熱電偶(Thermocouple) (D)可程式控制器。

申論題 (0)
