無年度 - 92 農田水利會新進職員聯合統一考試_工程人員：測量學概要#105199

科目：水利會◆農田水利工程設計(含鋼筋混凝土、基礎工程與測量學) | 選擇題數：0 | 申論題數：23

試卷資訊

所屬科目：水利會◆農田水利工程設計(含鋼筋混凝土、基礎工程與測量學)

選擇題 (0)

申論題 (23)

1.方位角(Azimuth)，方向角(Bearing)

2.斜距(Slope distance)，垂直角(Vertical angle)，距離(Distance)，高程差(Elevation) 之關係。

3.經距(Departure)，緯距(Latitude)。

4.S:1/25,000

5.支距測量(Offseting)，導線測量(Traversing)。

6.儀器高(Height of lnstrument)。

7.前視(Fore Sight)，後視(Back Sight)。

8.像主點(Principal Point)，轉刺點(Conjugate Point)。

9.水準標點(Bench Mark)。

10.方格北(Grid North)，磁北(Magnetic North)。

二、以平板測量測定水田之方法有幾種？請說明各種技術概要。(10 分)

三、試簡述三種測量誤差之來源及其消除方法？(10 分)

四、測量上的「UTM 六度分帶」及「TM 二度分帶」各有何意義？五千分之一「像片基本圖」採用何種？(10 分)

(1)空中攝影以何時為最適當？

(2)軟片種類？

(3)像片比例尺？

2. 建立地理資訊(GIS:Geographic Information System)時，所有物件要化為三類元件建地圖檔。然建檔時，地物的陳述模式有二種顯示方法。問那三種圖檔？有那二種顯示方法？

3. 全球定位系統(GPS:Global Positioning System)係由(1)24 個衛星群 (2)地面控制站 (3) 地面接受器構成。有地面接受器(receiver)即可定出地面的位置。然接受定位時，有時會因地形地物影響，僅能接到 3 個、4 個或 8 個衛星的電訊。請問其在測量上各自的意義？又何謂差分 GPS(differential GPS)，說明之。

六、有下列二個三角點 A 與 B，問其水平距離多長？及方位角多少？(10 分)

七、有一塊田，形狀如下，由 A 測站開始經 B、C．．回到 A 站測量之。你僅有測量卷尺(tape) 可進行測量，請逐點說明你的方法，但要考慮所得面積能得最佳成果為條件。(10 分)

八、下列地圖有很多面積計算方法(有儀器、無儀器、有工具等)，請說明你的技術，必要時附列計算公式。(10 分)

九、二兄弟要分割一塊三角形之土地，請你當公正人等分之，但二人同意以住家 P 點為準一左一右分割之，問 Q 點要定在何處？(10 分)

設 AB=40m BC=49m BP=30m 問 BQ=？

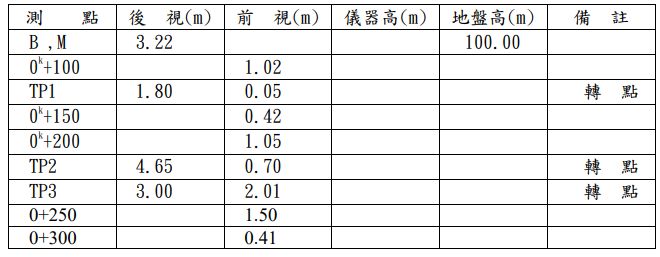

十、某一縱斷面之水準測量記錄如下，試計算並填入各測點之地盤高程。(10 分)
