100年 - 100年關務四等機械原理概要#46204

科目：機械原理（機械概論、大意） | 年份：100年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：機械原理（機械概論、大意）

選擇題 (0)

申論題 (5)

一、如果要設計一個轉動徑為 33 mm 之方螺旋千斤頂，使其能將一個物體以 60 mm/min 的 速率上昇。若螺旋為雙螺紋，並以 10 rpm 的轉速旋轉，試問此螺旋之節距為多少？ （10 分）若其載重量為 10 kN，且舉昇載重之效率為 0.4，則輸入功率為多少？（10 分）

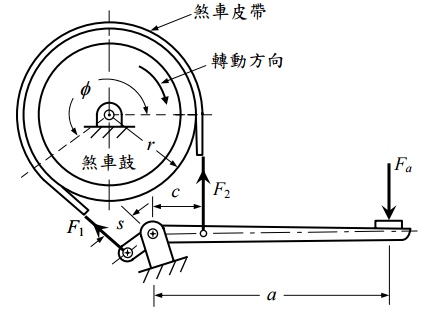

二、下圖為差動式皮帶煞車裝置（Differential band brake），請以公式和文字說明：在何 種 條 件 下 ， 煞 車 裝 置 可 以 不 需 要 施 加 致 動 力 Fa 也 能 夠 產 生 自 發 性 煞 車 （ Self- energizing braking）。（20 分）

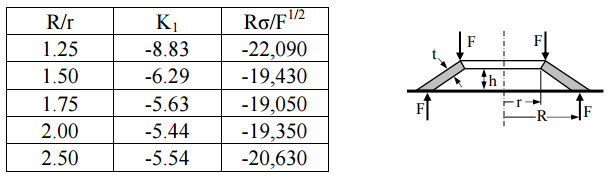

三、若有一鋼材的碟形（皿形或圓盤）彈簧，如下圖所示，其中 h/t＝1.5，R/r＝2，負荷（F） 為 1,000 lb，在最大壓縮應力 200,000 psi（壓平）時，求碟形彈簧的 R 及 h 各為多 少？（20 分）   其中鋼材的楊氏模數E＝3×107 lb/in2  ，碟形彈簧的最大壓縮應力為  當 h/t＝1.5 碟形彈簧的係數表如下：
四、螺紋的規格表示法如下，請說明各代表的內容。（20 分） 3 條 M 5×1.5×20-2 ∇∇
五、兩皮帶輪之外徑分別為 D＝50 cm，d＝30 cm，傳動軸中心距離為 C＝150 cm，則傳 動時使用交叉帶比用開口帶的帶長長幾公分？（20 分）
