100年 - 100 交通事業港務升資考_佐級晉員級_技術類(選試電機機械概要)：電機機械概要#27313

科目：電機機械 | 年份：100年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：電機機械

選擇題 (0)

申論題 (8)

⑴計算負載電流及消耗功率。（10 分）
⑵繪瞬時功率之波形，並標出橫軸（時間）和縱軸（功率）之刻度。（10 分）
⑴何謂變壓器之電壓調整率（Voltage Regulation）？（10 分）
⑵變壓器操作在何種情況下，電壓調整率可能為負值？（10 分）

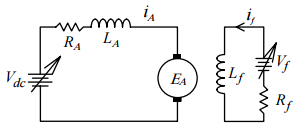

【已刪除】三、一它激式（Separately Excited）直流機，可分別調整電樞電壓和磁場電流控制轉速， 等效電路如下圖。舉一例說明，如何使直流機操作於能量反饋剎車（Regenerative Braking），並在等效電路圖上標明電樞電流（iA）與感應電壓（EA）的方向。（20 分）
⑴繪感應電動機之電磁轉矩對轉速（Torque-Speed）特性曲線圖，並標出同步、啟 動、崩潰、額定運轉等四個工作點之轉矩（N-m）與轉速（rpm）。（10 分）
⑵若測得此感應電動機額定轉速時輸入電流為 26A，功率因數為 0.85，計算其運轉 效率。（10 分）
五、一般交流電力系統採用多組同步發電機並聯運轉，說明同步發電機並聯運轉相較於 獨立運轉的優點。（20 分）
