100年 - 100 專技高考_化學工程技師：程序設計#29547

科目：程序設計 | 年份：100年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：程序設計

選擇題 (0)

申論題 (9)

⑴若使用三段的萃取程序，連續將廢水中的苯甲酸萃取除去，並且每一段的萃取皆使 用純的苯做為溶劑，請畫出此萃取程序流程的方塊圖（block diagram）。（10 分）
⑵假設廢水的流率在此三段的萃取程序中皆保持不變，並且每一段的萃取皆使用 300 公升/小時的純苯溶劑，計算萃取完成之後，廢水中苯甲酸的去除百分率。 （15 分）
⑴若此公司決定投資興建化工廠，請畫出 6 年間的現金流量圖（cash flow diagram）。 （10 分）
⑵比較及說明此公司在第 6 年所獲得的利潤，究竟是投資興建化工廠較佳，或是存 款於銀行較佳？（10 分）
⑴除了普通蒸餾方法之外，還可以利用什麼方法進行蒸餾，以獲得純成分 A 與 B？ （5 分）

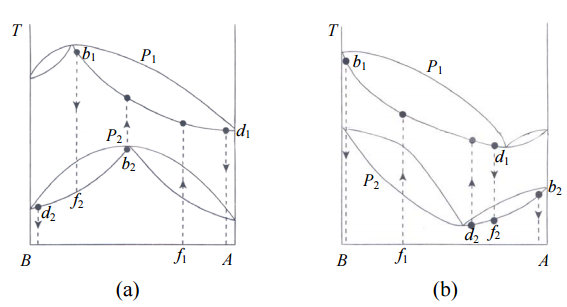

【已刪除】⑵下圖(a)表示(A + B)具有最高溫度共沸物（maximum boiling azeotrope），圖(a)表 示二成分混合物在不同壓力(P1及P2，P1 > P2)之Txy相圖，f1表示進料的位置。觀 察此圖，設計利用兩個蒸餾塔分離進料f1而得到純成分B（如d2所示的位置）及純成分A（如d1所示的位置），並請以程序流程圖表示之。（15 分）
⑶下圖(b)表示(A + B) 具有最低溫度共沸物(minimum boiling azeotrope)，同樣的， 圖(b)表示二成分混合物在不同壓力(P1及P2，P1 > P2)之Txy相圖，f1表示進料的位 置。觀察此圖，設計利用兩個蒸餾塔分離進料f1而得到純成分B（如b1所示的位置 ）及純成分A（如b2所示的位置），並請以程序流程圖表示之。（10 分）
⑴計算此蒸餾塔之最小板數。（5 分）
⑵計算在最小板數的情況下，成分 E 在塔底的莫耳分率。（20 分）
