101年 - 101年原住民族考三等_電力工程(一般錄取分發區)#26715

科目：電機機械 | 年份：101年 | 選擇題數：0 | 申論題數：18

試卷資訊

所屬科目：電機機械

選擇題 (0)

申論題 (18)

【已刪除】1如圖示之電磁裝置，線圈匝數 N = 1500、激磁電流 、氣隙長度 i = 10A 、g = 1cm  氣隙截面積 Ag =2000cm2，μ0 = 4π ×10−7 000   H/m  ，試求氣隙處之磁通密度。（9 分）

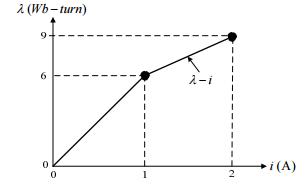

【已刪除】2有一電磁裝置之λ − i 關係如圖示，求此裝置之儲能。（6 分）
1此變壓器於功因cosθ = 0.1 下之最大效率。（6 分）
2於 75%滿載及功因為cos θ = 6.0 越前下之電壓調節率。（5 分）
3將此變壓器接成 220/2420 V 之自耦變壓器，求其容量。（3 分）
4將此變壓器接成 2200/2420 V 之自耦變壓器，求其容量。（3 分）
5將兩個此變壓器接成 V-V 接三相變壓器，求其容量。（3 分）
1對於自激式並激直流發電機，如原動機之轉速正常，但電壓建立失敗，試列出三 大原因。（6 分）
2他激式直流發電機有無電壓建立失敗問題？何故？（3 分）
3對於自激式並激直流馬達，電樞反應造成其轉速增加或減少？何故？（3 分）
4對於自激式並激及他激式直流發電機，那一個電樞短路電流較大？何故？（3 分）
5有一 4 極波繞直流發電機，其電流路徑數α = 2，電樞電阻Rα = 1 Ω。今將其電樞 重繞成疊繞，試求重繞後之電流路徑數 α及電樞電阻Rα。（5 分）
1在未加外接電阻下，試求發生最大轉矩之轉差率ST max 及最大轉矩Tmax。（14 分）
2欲令最大轉矩發生在轉差率ST max = 0.9 ，試求外接轉子電阻（每相）R ′ext 。（6 分）
3草繪出於（440 V/60 Hz）及（220 V/60 Hz）下之兩轉矩-轉速曲線於同一圖中（相對 大小必須正確）。（5 分）
1說明估測其飽和同步電抗之步驟。（10 分）
2為何短路測試特性曲線（ Iα− If）近乎直線？（5 分）
3接至無窮匯流排且於過激（over-excitation）下，同步發電機及同步馬達之電樞電流 分別為越前或落後？（5 分）
