> 101年 - 101年專門職業及技術人員高等驗船師、第一次食品技師、高等暨普通消防設備人員、普通地政士、專責報關人員、保險代理人保險經紀人及保險公證人、101年專門職業及技術人員語言治療師、聽力師、牙體技術人員考驗船師高等_驗船師#26570
101年 - 101年專門職業及技術人員高等驗船師、第一次食品技師、高等暨普通消防設備人員、普通地政士、專責報關人員、保險代理人保險經紀人及保險公證人、101年專門職業及技術人員語言治療師、聽力師、牙體技術人員考驗船師高等_驗船師#26570
科目:
電機機械 |
年份:
101年 |
選擇題數:
0 |
申論題數:
11
試卷資訊
所屬科目:
電機機械
選擇題 (0)
申論題 (11)
1等效阻抗(圖中之Z
eq
,標註其大小及相位)(8 分)
2視在功率(7 分)
3功率因素(標註超前或落後)(5 分)
1在何種情況下有最大功率轉移?(5 分)
2請將此電路轉換為以諾頓等效電路表示。(7分)
3某一不知名直流電源電路如右下圖所示,欲知其輸出特性,吾人就其兩個接點, 量測其開路電壓與短路電流,分別為 50 V 與 25 A,試求其戴維寧等效電路(須 標上電壓及電阻值)。(8 分)

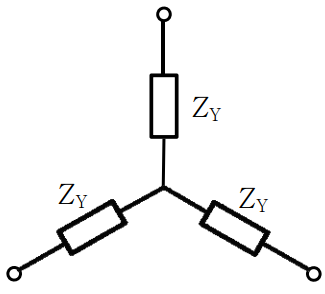

【已刪除】三、下圖之三相負載電路,其相阻抗Z
Y
=2+j1.5 Ω,輸入電源之線對線電壓為 460 V(rms)。 試求其三相之總實功率。(15 分)
1其為何種放大器電路?(5 分)
2電阻R
i
為 2 kΩ,若閉迴路增益之絕對值為 100,試計算電阻R
f
。(10 分)
五、請解釋何為「次阻尼系統」,其暫態響應有何特徵?(可用方程式或繪圖等輔助資 料加以解釋,愈詳細愈佳)(15 分)

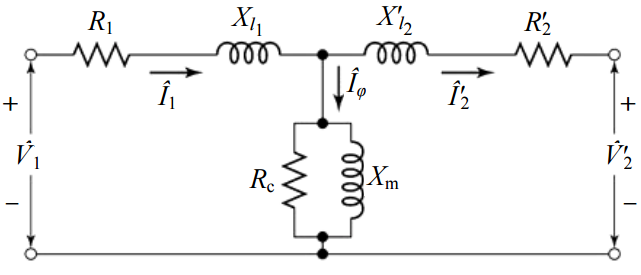

【已刪除】六、某額定 50 MVA、頻率 60 Hz、電壓比 10.0 kV:100 kV之單相變壓器,其在低壓側 之開路測試得到 10.0 kV、62.1 A與 206 kW之數據;同樣在低壓側之短路測試得到 700 V、6.25 kA與 200 kW之數據。試從上述之變壓器規格與測試數據,求出下圖變 壓器等效電路中,其低壓側之R
c
與X
m
。(15 分)
