101年 - 101年普通機械原理概要#45003

科目：機械原理（機械概論、大意） | 年份：101年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：機械原理（機械概論、大意）

選擇題 (0)

申論題 (5)

一、請繪出汽車前輪轉向連桿機構，（10 分）並說明其組成條件及特性？（10 分）

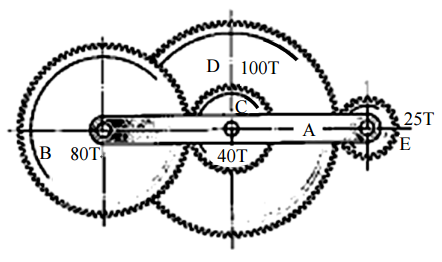

【已刪除】二、圖中所示之周轉輪系，A 為旋臂，B、C、D、E 輪之齒數分別為 80、40、100、25 齒，B 輪齒軸為固定，若 B 輪之轉速為順時針 16 rpm，D 輪之轉速為逆時針 20 rpm， 求 E 輪轉速？（20 分）

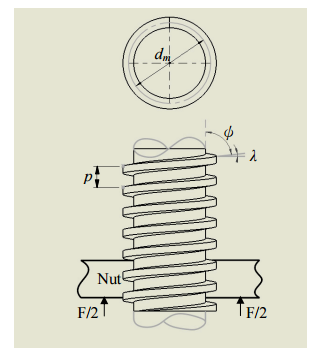

三、一千斤頂承受F重量，其導螺桿之平均直徑為dm、節距p、導程角λ、摩擦係數f及螺 旋角ψ的單紋方牙傳動螺旋，請推導出上升所需扭轉公式？（20 分）

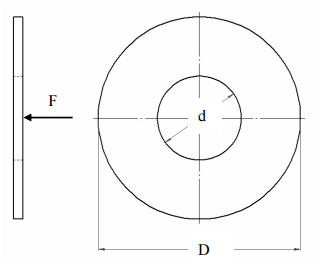

【已刪除】四、圖中為一環狀圓盤摩擦元件，內徑為 d、外徑為 D、摩擦係數 f。當圓盤面受到一法 向合力 F，產生一扭矩 T。假設此圓盤摩擦元件為均勻磨耗，請推導出 T 與 F 關係？ （20 分）

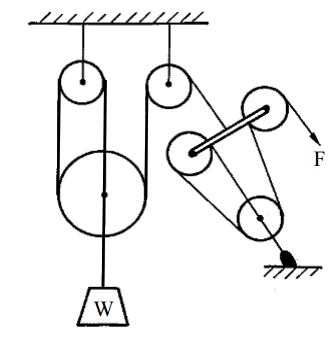

【已刪除】五、圖中為一雙組滑車，若施力 F 為 150 公斤重，則可舉重物 W 多少公斤重？（20 分）
