102年 - 102年交通事業鐵路人員員級機械原理概要#44328

科目：機械原理（機械概論、大意） | 年份：102年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：機械原理（機械概論、大意）

選擇題 (0)

申論題 (5)

【已刪除】一、如圖一所示之平面機構，以車體 1 為固定桿，指出該機構的用途，並計算該機構的 機件數目、各種運動對的數目及其自由度。（20 分）
二、現有五根長度分別為 20 mm、30 mm、45 mm、60 mm、72 mm 的連桿，選出能夠 組成曲柄搖桿機構的四根連桿長度，請詳述其過程，並繪製出以最長的連桿為固定 桿所組成的曲柄搖桿機構。（20 分）
三、說明萬向接頭屬於何種機構及它的用途，並指出在實務應用上常採用成對的萬向接 頭之原因。（20 分）

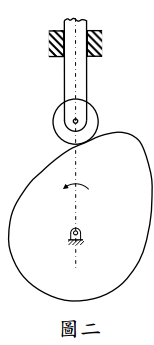

【已刪除】四、如圖二所示之盤形凸輪機構，請繪簡圖標示出該位置的壓力角（Pressure angle）， 說明壓力角過大所產生的缺點，並提出二種減小壓力角的方法。（20 分）

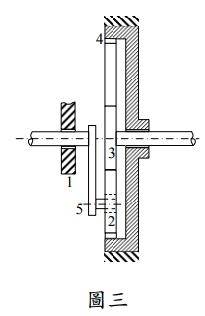

【已刪除】五、如圖三所示之行星齒輪系，環齒輪 4 被固定，以太陽齒輪 3 為輸入件，行星臂 5 為 輸出件，我們想要使太陽齒輪 3 與行星臂 5 的轉速比值為 5，且轉向相同。已知太 陽齒輪 3 的齒數為 30 齒，試求行星齒輪 2 與環齒輪 4 的齒數。（20 分）
