102年 - 102年專門職業及技術人員高等建築師、技師、第二次食品技師暨普通不動產經紀人、記帳士考高等_冷凍空調工程技師#25904

科目：電機機械 | 年份：102年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電機機械

選擇題 (0)

申論題 (5)

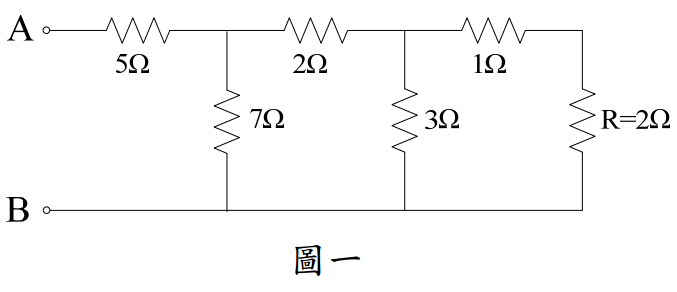

【已刪除】一、如圖一之電路，請計算 AB 間之等效電阻值。當 AB 間外加 22 伏特之直流電壓時， 請計算流經 R 之電流與功率，也請計算 24 小時在 R 消耗之電能。（20 分）

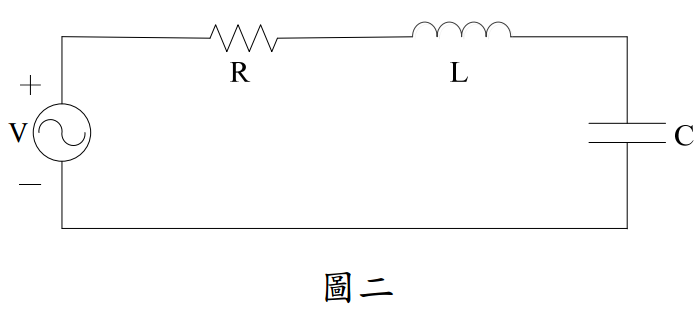

【已刪除】二、如圖二之 RLC 交流電路，已知 R = 500 Ω，L = 0.0106 H，C = 0.00265 mF。當輸入 電壓 V 之均方根值為 60 伏特，頻率為 60 Hz 時，請計算輸入實功率。當輸入電壓 均方根值不變，但頻率為此電路之諧振頻率時，請計算該諧振頻率與此時之輸入實 功率。（20 分）
三、請針對直流電動機分別畫出串激、並激、差複激、積複激的接線法，並說明對轉矩 及轉速控制的影響。（20 分）
四、請說明應用變頻器控制在壓縮機或風機使用之電動機的方法、所用元件與技術、好 處。（20 分）
五、有一台 150-kVA、2400/240-V 之單相變壓器，一次側參數為R1 = 0.2 Ω、X1 = 0.45 Ω， 二次側參數為R2 = 0.002 Ω、 X2 = 0.0045 Ω，忽略鐵心之激磁電流與損失。當這台 變壓器輸出額定電壓、額定視在功率、0.8 落後功率因數時，請計算一次側電壓、 電壓調整率、效率。（20 分）
