102年 - 102年普通機械原理概要#44307

科目：機械原理（機械概論、大意） | 年份：102年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：機械原理（機械概論、大意）

選擇題 (0)

申論題 (8)

⑴試推導 x、y 與 z 三者間之數學關係。（10 分）
⑵若考慮設計一機械式函數運算機構，試依據⑴的結果，提出其較合適的機構名稱 與構想說明。（10 分）

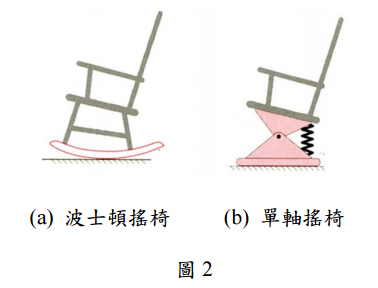

【已刪除】二、何謂瞬心（Instant center）？試計算說明平面 1 個自由度的六連桿機構會有幾個瞬心？ 圖 2 (a)為波士頓搖椅（Boston rocker），圖 2 (b)為單軸搖椅，試說明兩者的功能有 何差異。原因為何？（20 分）

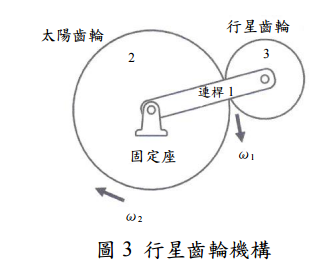

【已刪除】三、圖 3 為一行星齒輪機構，包括固定座、太陽齒輪 2（40 齒）、行星齒輪 3（20 齒）、 與連桿 1。若已知連桿 1 的轉速為 200 rpm（順時針），太陽齒輪 2 的轉速為 100 rpm（順時針），試求行星齒輪 3 的轉速與轉向為何？（20 分）
⑴每根螺栓的合成負荷。（10 分）
⑵最大的螺栓剪應力。（5 分）
⑶最大的支承應力。（5 分）
五、何謂間歇運動機構？間歇運動機構中常用者有日內瓦輪機構，試繪簡圖說明其各部 位組件之名稱及其作動方式。（20 分）
