102年 - 102 普通考試_建築工程：建築圖學概要#40687

科目：建築圖學 | 年份：102年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：建築圖學

選擇題 (0)

申論題 (9)

⑴升降設備符號中，ESCA.為 __(1)__ 。
⑵ GIP 管為 __(2)__ 。
⑶卵石符號為 __(3)__ 。
【已刪除】⑷消防設備中， 為 __(4)__ 。
【已刪除】⑸ 符號表示 __(5)__ ，參照圖號為 __(6)__ ，其中編號第 __(7)__ 的圖。
【已刪除】⑹建築物無障礙設施中：
1.無障礙通路，高低差在 0.5 公分至 3 公分者，應作垂直與水平長度比 __(8)__ 之 斜角處理。
2.室內通路走廊寬度不得小於 __(9)__ 公分。
3.坡道高低差大於 20 公分者，坡度﹙高度與水平長度之比﹚不得大於 (10) 。
【已刪除】⑴以下圖例為二種木材類，請分別說明其特性與適用場合：（7 分）
【已刪除】⑵以下圖例為二種隔間牆壁的做法，請分別說明其特性與適用場合：（8 分）

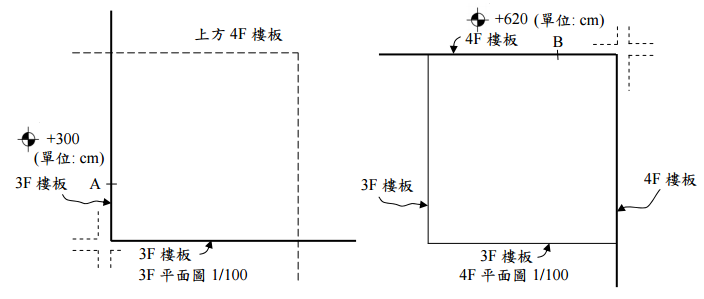

【已刪除】三、繪圖⑴：（40 分） 某建築 3 樓到 4 樓平面圖如下。樓板厚 15cm，邊梁 30 cm×40 cm。請繪製樓梯一座 （淨寬 120 cm）連結 3 樓 A 點到 4 樓 B 點。A 點、B 點均為約略範圍。請用尺繪 出樓梯平面（比例 1/100）、剖面（比例 1/30）、扶手細部做法（比例自訂），並 標註主要尺寸及做法。

繪圖⑵：（15 分）

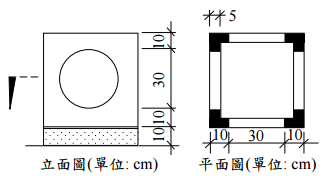

石燈籠如下圖
請繪出等角（軸測）圖 60°/60°，45°/45°各一。（比例自訂）
