102年 - 102 桃園國際機場股份有限公司_從業人員甄試_工程 / 正工程師-土木、助理工程師-土木、技術員-土木：工程力學與結構#90369

科目：工程力學與結構概要 | 年份：102年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：工程力學與結構概要

選擇題 (0)

申論題 (8)

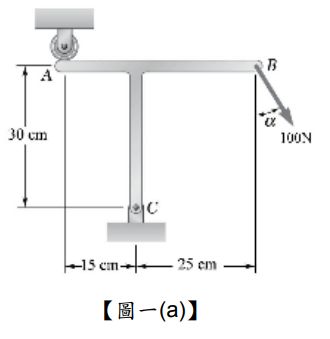

一、 ⑴依【圖一(a)】所示，其中表示一個托架(bracket)，承受 100 N 的負荷。若該負荷的方向α = 90°，請問作用於 A 處及 C 處的反應力為何？【20 分】

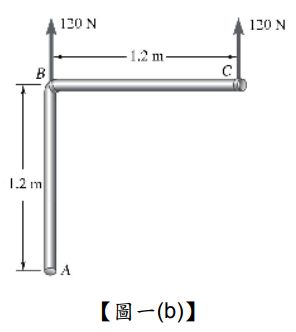

⑵依【圖一(b)】所示，其中表示一個均質細長的 L 形靜止直立桿件，該桿件的質量為 20 kg，當 B 處及 C 處同時受到 120 N 的向上力時，請問該桿件的初始角加速度(initial angular acceleration)為何？【20 分】

⑶同第⑵小題，請問 L 桿件於 B 點處的初始加速度(initial acceleration)為何？【10 分】

⑴請問於 A 處及 C 處的反應力為何？【10 分】

⑵於 A 與 B 間，以x₁為座標推導剪力方程式(shear equation)為何？於 B 與 C 間，以x₂為座標推導剪力方程式為何？【10 分】

⑶請根據第⑵小題，繪出沿著樑軸的剪力圖(shear diagram)。【10 分】

⑷於 A 與 B 間，以 x₁ 為座標推導力矩方程式(moment equation)為何？於 B 與C 間，以x₂為座標推導力矩方程式為何？【10 分】

⑸請根據第⑷小題，繪出沿著樑軸的力矩圖(moment diagram)。【10 分】
