102年 - 102 經濟部所屬事業機構_新進職員甄試_航空機械製造：機械製造、電腦輔助機械設計#138934

 (一)何謂 FMS？(7 分)

(二) FMS 所用的技術包含哪些？(8 分)

 (一)銲條熔化溫度

(二)常用銲料

(三)常用銲劑

(四)用途

(一)何謂公差？(5 分)

(二)試列舉尺寸公差的種類，並簡述之。(4 分)

(三)圓孔之幾何公差標示如下，請說明代表之意義。(6 分)

四、CATIA V5 草圖(Sketch)繪製過程中，經常需要使用拘束(Constraint )功能來控制幾何圖形，請回答下列問題 :
(一)列出任意 2 個圓形之間的 5 種拘束(Constraint)條件。(5 分)

 (1)輪廓開放(Profile Opened)(5 分)

(2)過度拘束(Over-Constraint)(5 分)

(一)將零件(Part)移動到適當組合位置之搬移 (Manipulation ) 指令，可以歸納為哪3類移動方式？(9 分)

(二)零件搬移完成之後，可以使用碰撞檢測(Clash)檢查零件之間是否發生干涉，請說明碰撞檢測可分為哪 2 種形式(Type)？ (6 分)

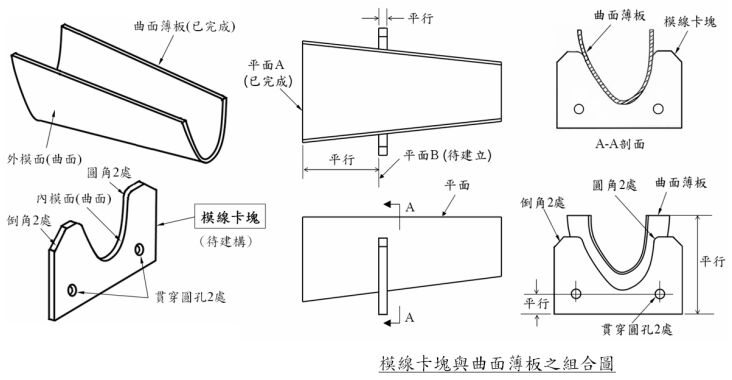

六、下圖所示之模線卡塊(contour board)，係使用於定位曲面薄板。模線卡塊之內模面必須與 曲面薄板外模面完全貼合(contact)。假設曲面薄板之 CATIA V5 零件(Part)實體已完成並插 入組合件(Product)檔案內，請說明如何建構此模線卡塊之零件實體。

提示(一) : 僅需依據 CATIA V5 零件設計(Part Design)方法，說明所需使用之 CATIA 指令 (command)及 3D 零件實體建構步驟，不需註明尺寸細節，也不需說明如何繪製2D 工程圖(Drawing)。所有 CATIA 指令都可以使用，不限於零件設計(Part Design )指令。
提示(二) : 建構步驟用語格式範例如下 : (注意範例內容未必與答案相關)
(1)進入草圖繪製(Sketcher)模式。
(2)插入一個新的組合件(Product)。
(3)點選旋轉成形(Shaft)指令，選取螺桿草圖，旋轉 360 度，建立螺桿實體。
(4)點選加強肋(Stiffener)指令，設定肋厚，選取肋板草圖，建立加強肋實體。
