103年 - 103年員級機械原理概要#43493
科目：
機械原理（機械概論、大意） |
年份：
103年 |
選擇題數：
0 |
申論題數：
5
試卷資訊
所屬科目：
機械原理（機械概論、大意）
選擇題 (0)
申論題 (5)
一、有一個由四根連桿與四個迴轉對所組成之四連桿機構，試依照「四個迴轉對的旋轉 軸皆垂直於一參考平面」，「四個迴轉對的旋轉軸交於一點」及「四個迴轉對的旋 轉軸既不互相平行、亦不交於一點」等三種情況分別計算該機構的自由度，並討論 機構的可動性。（20 分）
二、在鏈條傳動裝置中，鏈條的線速度會變動，若希望鏈條線速度的變動值小於 1%， 試求小鏈輪的最小齒數。（20 分）

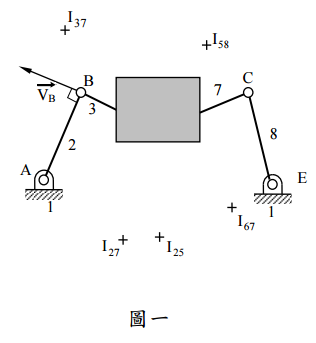

【已刪除】三、在圖一所示之八連桿機構中，瞬心 I
25
， I
27
， I
37
， I
58
， I
67
已經找出來，如圖所 示。若已知點 B 之速度
，如圖中所示，請以瞬心法作圖求出瞬心 I
67
與點 C 之速 度，及指出連桿 7 與 8 的旋轉方向。（20 分）

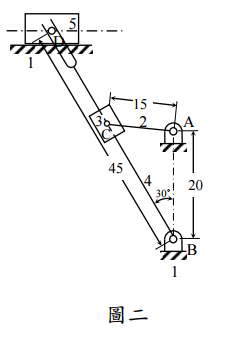

【已刪除】四、圖二所示為牛頭刨床機構，曲柄 2 為輸入件，做等速逆時針旋轉運動；已知
，且機構在圖中所示之位置時，
。計算滑塊 5 之向左行程與向右行程所需的時間比值及指出適合進行刨削的行程。（20 分）

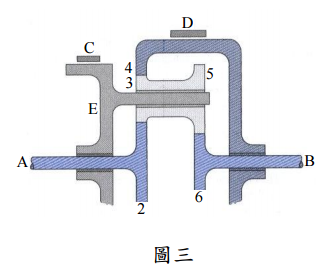

【已刪除】五、圖三所示為一複式行星齒輪系，C 與 D 表示制動器，所有齒輪的模數皆相同。太陽 齒輪 2 為主動齒輪（T
2
=60 齒），轉速為 1800 rpm（順時針方向，由左方視之）； 齒輪 3（T
3
=30 齒）與齒輪 5（T
5
=54 齒）為複式行星齒輪，太陽齒輪 6 為輸出齒 輪，另有環齒輪 4 與行星架 E。當環齒輪 4 被制動器 D 固定時，試求行星架 E 與太 陽齒輪 6 的轉速。（20 分）
