103年 - 103年關務人員、103年身心障礙人員及103年國軍上校以上軍官轉任考關務特考三等_電機工程#25266

科目：電機機械 | 年份：103年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電機機械

選擇題 (0)

申論題 (5)

【已刪除】一、下圖電路中，交流電壓源  ，電感 L=10 mH。開關 S 在 t = 0 投入，請繪出第一和第二週期之電感電壓、電流與功率波形。（20 分）

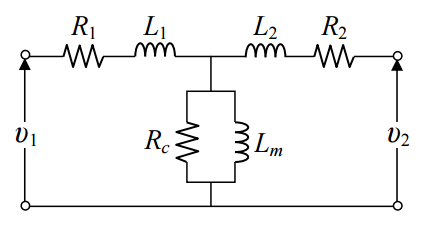

【已刪除】二、下圖為一額定為 22 kV/110 V，220 kVA 單相電力變壓器之 T 形等效電路。說明如何 經由測試求得電路中的六個參數，並逐一說明所求得之參數在實際應用時可能產生 之誤差。（20 分）
三、一部外激式（separately excited）直流電動機，輸入電樞之額定電壓為 640 V，額定 電流為 200 A，電樞迴路總電阻為 0.2 Ω；磁場額定電流為 10 A。此直流電動機原輸 入電樞電壓 610 V，磁場電流 10 A，驅動 1/4 額定轉矩之負載，運轉於基準轉速 （base speed）800 rpm。若將磁場電流調降為 5 A，則輸入電樞電壓應如何調整，使 電動機仍運轉於 800 rpm。（20 分）
四、一部三相 4 極，440 V，60 Hz，50 hp 感應電動機，驅動固定轉矩負載，運轉於額定 轉速 1728 rpm。若電動機轉速突然下降為 1710 rpm，請繪出感應電動機之轉矩對轉 速特性曲線，並說明三種可能原因。（20 分）
五、一部三相 12 極 Y 接之同步機額定為 380 V，200 A，60 Hz，同步電抗為 3 Ω，電樞 繞線電阻很小可忽略。若將此同步機併入三相 220 V，60 Hz 電力系統做為同步電容 運轉。說明並聯後應如何調整，並計算同步機可提供之最大虛功率。（20 分）
