103年 - 103 鐵路特種考試_員級_土木工程：結構學概要與鋼筋混凝土學概要#32382

科目：鐵路員級/台鐵◆結構學概要與鋼筋混凝土學（大意、概要） | 年份：103年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：鐵路員級/台鐵◆結構學概要與鋼筋混凝土學（大意、概要）

選擇題 (0)

申論題 (4)

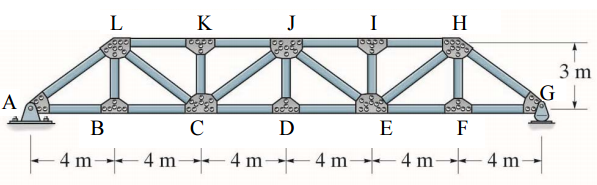

【已刪除】一、繪桁架結構桿件 CD、CJ、DJ 桿件力之影響線。單位力在 A 到 F 移動。各節點為鉸接。（25 分）

【已刪除】二、利用單位力法分析所示剛架結構 C 點水平位移。各桿件之 E、I 均相同。（25 分）

三、依照目前最新國家標準 CNS560 之規定，混凝土用鋼筋 SD 280W，SD 420W 之降服強度 f_y、抗拉強度 f_u及伸長率之規定為何？實際抗拉強度/實際降服強度有何關係？機械性質抽驗規定為何？（20 分）

四、一鋼筋混凝土梁斷面如下：b=50 cm，d=70 cm，混凝土強度 fc'=210 kgf/cm² ，鋼筋四根 D32（d_b=32.2 mm，A_b=8.143 cm2 ，f_y=4,200 kgf/cm2 ）。試求彎矩強度（標稱強度）M_n、設計強度 M_u及當 M＝0.5 Mn 時中性軸位置與鋼筋應力。（30 分）
