103年 - 103 高等考試_三級_輪機技術：渦輪機#39798

科目：渦輪機 | 年份：103年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：渦輪機

選擇題 (0)

申論題 (4)

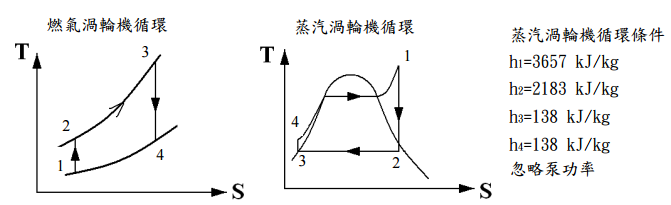

【已刪除】一、某動力場係由燃氣渦輪機與蒸汽渦輪機複合而成，燃氣渦輪機之排氣流入蒸汽渦輪機組之蒸汽產生器（steam generator），並於此處噴入燃油提供產生蒸汽之熱源。燃氣渦輪機進氣溫度為 25℃，其壓縮比為 6：1，熱力循環最高溫度為 600℃。於蒸汽渦輪機組之蒸汽產生器中，噴入之燃油將燃氣溫度提高至 800℃後，以 200℃之排氣溫度離開。蒸汽渦輪機組蒸汽進入渦輪機之壓力為 60 bar、溫度為 600℃；其冷凝器壓力為 0.05 bar。若此動力場輸出之總功率為 10 MW，請計算流經燃氣渦輪機之空氣量、流經蒸汽渦輪機之蒸汽量以及此複合循環之熱效率。（25 分）計算條件：燃氣渦輪機工作流體之定壓比熱為 1.11 kJ/kg-K、定壓比熱與定容比熱之比熱比為 1.4。燃氣渦輪機及蒸汽渦輪機之熱力循環圖分別如下：

二、蒸汽渦輪機依照級分類（Classify by stage），可分為那些種類？並請繪圖說明。（25 分）

三、請列舉燃氣渦輪機之起動方法及可能發生之不正常起動情形。（25 分）

四、請說明蒸汽渦輪機內、外部損失之種類及形成這些損失之原因。（25 分）
