104年 - 中鋼104師級土木工程#23376

科目：1.結構學(混凝土、鋼結構)；2.土壤力學；3.建築管理 | 年份：104年 | 選擇題數：52 | 申論題數：0

試卷資訊

所屬科目：1.結構學(混凝土、鋼結構)；2.土壤力學；3.建築管理

選擇題 (52)

1、下圖中之梁，Q 點之旋轉方向為：

(A) 順時針方向 (B) 逆時針方向 (C) 不會旋轉 (D) 視梁 QR 與 RS 兩段 EI 值之不同而決定方向 (E) 以上皆非

2、下列五個平面桁架，何者為不穩定桁架?

3、計算鋼筋混凝土梁之標稱彎矩時，混凝土之極限應變為： (A) 0.001 (B) 0.002 (C) 0.0025 (D) 0.003 (E) 0.0035

4、有一鋼結構柱如下圖所示，其有效長度係數 K 為:

(A)0.5 (B) 0.7 (C) 0.9 (D) 1 (E) 2

5、若有一桁架結構，桿件數=A，反力數=B，桁架節點數=C，則在以下何種條件下，為超靜定桁架？(A) A+B>2C (B) A+B<2C (C) A+B=C (D) A+B

6、考慮下圖之結構，所有桿件之斷面尺寸、長度與材質均相同，則 B 點之彎矩為：

(A) (1/2)M (B) (1/3)M (C) (1/4)M (D) (1/6)M (E) (1/12)M

7、下圖之連續梁，支撐點 A 左側之剪力影響線圖形為:

(A) A (B) B (C) C (D) D (E) E

8、下圖示之單筋鋼筋混凝土矩形梁斷面，梁寬 b =25cm，有效深度 d =45cm， f '_c = 210 kgf / cm² ， f_y= 4200 kgf / cm²，鋼筋彈性模數 E = 2.04 ×10⁶ kgf / cm² 。此梁之平衡鋼筋面積 A_sb 為:

(A) 22.1cm² (B) 23.1cm² (C) 24.1cm² (D) 25.1cm² (E) 26.1cm²

9、鋼筋混凝土梁之平衡鋼筋比，與下列何者無關？ (A) 混凝土強度 (B) 鋼筋降伏強度 (C) 梁之有效深度 (D) 撓曲鋼筋直徑大小 (E) 以上皆非

10、承受彎矩之鋼結構 I 型梁，若無側撐跨距太大，則必須要考慮發生以下何種挫屈： (A) 直接剪力挫屈 (B) 直接彎曲挫屈 (C) 橫向扭曲挫屈 (D) 軸向壓力挫屈 (E) 軸向拉力挫屈

11、下列 5 個薄壁型鋼斷面，如黑點表示該斷面剪力中心之位置，何者剪力中心之位置明顯錯誤?

(A) A (B)B (C) C (D) D (E) E

12、某一土樣之孔隙比為 0.65，比重為 2.65，求此土樣之飽和單位重為若干 kN/m3 ? (A) 17.9 (B) 18.5 (C) 19.0 (D) 19.6 (E) 20.5

13、某細粒土壤之液性限度為 60，塑性限度為 40，若依美國統一土壤分類法，其分類符號應為： (A) CL (B) CH (C) ML (D) MH (E) CL-ML

14、某一砂土層，其比重為 2.65，孔隙比 e = 0.65，地下水位位於地表處，求離地表 6 米深處之有效應力為若干 kPa？ (A) 117.7 (B) 108.5 (C) 85.9 (D) 78.8 (E) 58.9

15、某工地進行砂質土層開挖，土層之比重為 2.65，孔隙比為 0.65，求其臨界水力坡降為若干？ (A) 0.82 (B) 1.00 (C) 1.12 (D) 1.22 (E) 1.32

16、經由鑽探取得一銅管試樣，經量測得土樣總質量為 150 克，比重為 2.65，體積為 80 c.c.，含水量為 20%，試求此土樣的孔隙比為若干? (A) 0.60 (B) 0.65 (C) 0.70 (D) 0.75 (E) 0.80

17、某土樣之自然含水量為 35%，經阿太堡限度試驗得知該土樣液性限度為 45%，塑性限度為 25%，試問該土樣之塑性指數(PI)為？ (A) 40% (B) 20% (C) 15% (D) 10% (E) 5%

18、某一均質砂土層，假設此砂土層之比重 G_s= 2.65，孔隙比 e = 0.65，地下水位位於地表處，若由於降雨，使得地下水位上升至地表 3 m 處，試求地表下 3 m 處之有效垂直應力將會增減若干 KN/m² ? (A) 0 (B) 14.7 (C) 29.4 (D) 58.9 (E) 88.2

19、某砂土層地下水位在地表面，砂土層之飽和單位重為 18KN/m³，水之單位重為 9.8KN/m³，試求在地表下 5m 處的垂直有效應力為？ (A) 139 KN/m² (B) 90 KN/m² (C) 49 KN/m² (D) 41 KN/m² (E) 30 KN/m²

20、某一正常壓密黏土，其有效單位重為 10 KN/m³，經在某深度取一土樣進行土壤試驗，測得其不排水強度 c_u為 44.2 kPa，液性限度為 45，塑性限度為 15，試求取樣之深度為若干 m? (A) 10 (B) 15 (C) 18 (D) 20 (E) 25

21、無圍壓縮試驗強度為 2.0 kg/cm²，則此土壤之不排水剪力強度為： (A)2.0kg/cm² (B) 1.0 kg/cm²(C) 0.5 kg/cm² (D) 0.25 kg/cm² (E) 0.125 kg/cm²

複選題
22、某一正常壓密黏土試樣，進行飽和壓密不排水試驗，試驗使用之圍壓σ₃ = 100 kPa，試驗後，測得總應力之摩擦角為 30 度，試計算此試樣破壞時之軸差應力(∆σ_d)_f 為若干 kPa？ (A) 100 (B) 250 (C) 300 (D) 350 (E) 400 (到考者，一律給分)

23、下列哪個項目為假設工程計畫？ (A)結構工程 (B)施工便道 (C)地工 (D)水電工程 (E)裝潢工程

24、常見軟體 PCCES，其主要使用目的為何者? (A)規劃設計 (B) 品質管理 (C)時程規劃 (D) 編列預算 (E)結構設計

25、一般而言，由何者繪製施工大樣圖? (A)營造廠 (B)監造人員 (C)主辦工程師 (D)建築師 (E)土木技師

26、依據實獲價值專案管理，某工程之績效顯示：CPI=0.8, SPI=1.41，試問此數據代表之意義為何？ (A) 工期提前預算未超支 (B) 工期提前預算超支 (C) 工期落後預算超支 (D) 工期落後預算未超支 (E) 以上皆非

27、請問『柱模板組立』與『混凝土灌漿』間的作業關係為？ (A) Finish-Start (FS) (B) Finish-Finish (FF) (C) Start-Start (SS) (D) Start-Finish (SF) (E) 以上皆非

28、工程有糾紛時，可以進行下列三種程序：(1)訴訟、(2)仲裁、(3)調解。一般而言，上述三種程序進行的前後次序為： (A) 1->2->3 (B) 2->1->3 (C) 3->2->1 (D) 2->3->1 (E) 3->1->2

29、 PCM 這個英文縮寫，最可能是下列何者之簡稱？ (A) 要徑法 (B) 專業營建管理 (C) 統包工程法 (D) 總價承包法 (E) 資源分配法

30、下列哪項是估算材料數量應注意事項？ (A) 折舊率 (B) 體積收縮或膨脹 (C) 使用時間 (D) 運輸費用 (E) 通貨膨脹率

複選題

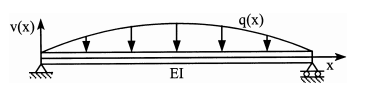

31、下圖之梁受到分佈載重 q(x)，設其彎矩勁度為 EI，側向位移為 v(x)，剪力為 V(x)，彎矩為 M(x)。令

，下列何者正確？

(A) EIv(x)''' M(x) = (B) EIv(x)'''' q(x) = - (C) M(x)' V(x) = (D) V(x)' q(x) = - (E) EIv(x)'' V(x) =

複選題
32、下圖中之桁架，於 F 點受力 P，則不受力的桿件包括：

(A) AB (B) Bc (C) CD (D) Ee (E) Ff

複選題
33、下圖之平面構架(plane frame)，若所有構件之材料與斷面均相同，則以下各項何者為正確？

(A) 自由度為 10 (B) 各水平梁之勁度相同 (C) 各柱之勁度相同 (D) 柱 bB 將不受力 (E) 柱 cC 將承受張力

複選題
34、有一三絞拱如下圖所示，下列何者正確？

複選題
35、鋼筋混凝土梁承受彎矩及剪力時，有可能發生： (A) 迴旋裂縫 (B) 撓剪裂縫 (C) 剪力裂縫 (D) 壓力裂縫 (E) 撓曲裂縫

複選題
36、根據我國現行混凝土結構設計規範(土木 401-100)，下列敘述何者正確? (A)結構混凝土之 f'_c 不得小於 210 kgf / cm² (B)剪力鋼筋及薄殼內鋼筋之 fy 不得大於 4200 kgf / cm² (C)拉力控制斷面之強度折減因數ψ= 0.9 (D)剪力與扭力之強度折減因數 ψ= 0.75 (E)強度設計法對彎矩之要求為 ψM_n≥ M_u ，其中 M_n 為彎矩計算強度， M_u 為設計彎矩

複選題
37、有一短梁受到二集中載重 P 及 Q 如下圖所示，Q 力作用點為(L/2,d/2,0)之座標，P 力作用點為 (L,ey ,ez ) 之座標。如 P= Q =100 N ，L = 5 m ，b= 40 cm ，d = 50 cm ，e y =10 cm ， e z = 0，下列 x 方向正向應力之值何者正確?

(A) A 點應力為 500Pa (B) B 點應力為 6394Pa (C) C 點應力為 6394Pa (D) D 點應力為-500Pa (E) F 點應力為-1100Pa。

複選題
38、參考第 37 題之圖， Q =0 ，且梁斷面不能承受拉應力，下列何者正確？

複選題
39、參考第 37 題之圖，如此梁為細長梁( L> >b ，L>> d )，Q >0 ，d >b ，e y = e z =0 ，假設此梁之挫屈載重為 P_cr，下列何者正確？

40、下面那個土壤之物理關係是正確的？ (A) e = n ∕ (1 + n) (B) γd = γs ∕ (1 - ω) (C) γd = γs ∕ (1 + e) (D) γd = γs ∕ (1 + ω) (E) 以上皆非

複選題
41、在穩定滲流之同向性之均質土壤中，下列之敘述何者正確？ (A) 土層中之流線與等勢能線之交角必需垂直 (B) 流網之格網必需為正方形 (C) 流網中總水頭相等之連線稱為等勢能線 (D) 流線在必要時可以彼此相交 (E) 以上皆正確

複選題
42、下列有關夯實土壤之敘述何者正確？ (A) 乾側土壤之滲透性較濕側土壤低 (B) 乾側土壤之吸水性較濕側土壤高 (C) 乾側土壤之收縮性較濕側土壤高 (D) 乾側土壤之強度較濕側土壤高 (E) 以上皆正確

複選題
43、下列哪些項目為影響土壤夯實度之主要因素？ (A) 含水量 (B) 孔隙比 (C) 土壤型式 (D) 夯實能量 (E) 透水性

複選題
44、下列哪些項目是 Terzaghi 單向壓密理論之基本假設? (A) 土壤為完全飽和狀態 (B) 土粒可壓縮 (C) 水不可壓縮 (D) 水流符合達西定律 (E) 僅單方向水流

複選題
45、下列哪些試驗可求取黏土之滲透係數 k？ (A) 定水頭試驗 (B) 變水頭試驗(C) 壓密試驗 (D) 直剪試驗 (E) 三軸壓縮試驗

複選題
46、當正常壓密黏土試體在進行壓密不排水試驗，其在受剪時之受剪行為，下列何者為正確？ (A) 體積擴脹 (B) 孔隙水壓力上升 (C) 孔隙水壓力下降 (D) 體積壓縮 (E) 體積不改變

複選題
47、下列哪些是影響砂土內摩擦角之主要因素? (A) 孔隙比 (B) 液性限度 (C) 塑性限度 (D) 標準貫入試驗(SPT) N 值 (E) 比重

複選題
48、下列哪些項目為品質 QC 七大手法? (A)特性要因圖 (B)要徑網圖 (C)施工大樣圖 (D)層級分析法 (E)柏拉圖

複選題
49、下列哪些項目是在建築工程專案成本的範圍? (A) 先期規劃 (B) 利潤 (C) 建造成本 (D) 營運及維修成本 (E) 保險費

複選題
50、並回答下列問題。有關工項#6 之數據，下列何者正確? (A)最早開始時間=4 (B)最早完成時間=5 (C)最遲開始時間=6 (D)最遲完成時間=7 (E) 總浮時=2

複選題
51、承上題，有關工項#5 之數據，下列何者正確? (A)最早開始時間=4 (B)最早完成時間=5 (C)最遲開始時間=6 (D)最遲完成時間=7 (E) 總浮時=2

複選題
52、承上題，下列何者哪些工項在該工程之要徑上? (A)#1 (B)#2 (C)#3 (D)#4 (E) #5

申論題 (0)
