104年 - 新北市教甄 製圖科#21844

科目：教甄◆機械科/模具科/製圖科/生物產業機電/電腦機械製圖科 | 年份：104年 | 選擇題數：60 | 申論題數：0

試卷資訊

所屬科目：教甄◆機械科/模具科/製圖科/生物產業機電/電腦機械製圖科

選擇題 (60)

1.在工程圖中，下列何者不能使用細實線？ (A) 尺度線 (B) 投影線 (C) 因圓角消失之稜線 (D) 節線
2.有關圖框型式設定的種類，下列何者不在 CNS 標準規範中？ (A) 圖紙中心記號 (B) 圖面分區法 (C) 圖紙邊緣記號 (D) 圖面顏色分區記號
3.如圖所示，請選出正確之右側視圖。
4. 如圖所示，請選出正確之右側視圖。
5.如圖所示，請選出正確之左側視圖。
6.如圖所示，請選出正確之俯視圖。
7.鉚釘孔符號 代表的意義為： (A) 直孔 (B) 兩邊錐坑孔 (C) 遠邊錐坑孔 (D) 近邊錐坑孔
8.採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖與俯視圖，如下圖 所示，請選出正確的右側視圖
9.採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖與右側視圖，如下 圖所示，請選出正確的仰視圖。
10.採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖與俯視圖，如下 圖所示，請選出正確的左側視圖。
11.採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖與右側視圖，如 下圖所示，請選出正確的俯視圖。
12.採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖與右側視圖，如 下圖所示，請選出正確的俯視圖。

13.採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖與右側視圖，如 下圖所示，請選出正確的俯視圖。
14.根據我國國家標準的規範，若標註尺度因稜角消失時，在原有稜角上標註尺度時，下 列那一個正確? (A) 稜角須用假想線繪出，並在交點處標註尺度 (B) 稜角須用細實線繪出，並在交點處標註尺度 (C) 稜角須用細實線繪出，並在交點處加一圓點標註尺度 (D) 稜角須用假想線繪出，並在交點處加一圓點標註尺度
15. 依據最新國家標準 CNS 製圖標準，左圖之兩點細 鏈線之用途為何? (A) 中心線 (B) 折斷線 (C) 假想線 (D) 虛線
16.下列工程製圖中左側之幾何公差附加符號 Ⓜ，此符號所表示的意義為何?
(A) 延伸公差區域 (B) 包絡圓 (C) 最大實體狀況 (D) 基準
17.如圖所示，其中符號 b 代表的意義為何?
(A) 單一項表面織構要求 (B) 第 2 個或更多表面織構之要求 (C) 加工方法 (D) 表面紋理及方向
18.尺度標註中之符號 S 代表的意義為何? (A) 平面 (B) 圓柱面 (C) 球面 (D) 圓錐面
19.如圖所示，鉚接符號代表的意義為何?
(A) 工廠鑽直孔、工廠鉚接 (B) 工廠鑽直孔、現場鉚接 (C) 工廠鑽錐坑孔、現場鉚接 (D) 現場鑽直孔、現場鉚接
20.尺度∅25H7，符號 H 代表的意義為何? (A) 偏差位置 (B) 配合等級 (C) 公差種類 (D) 公差等級
21.表面織構符號(表面符號)之基本符號 ，其 θ 角為何? (A)30° (B)45° (C)60° (D)75°
22.已知一物體之等角圖，請依箭頭指示之方向選出正確的剖視圖。

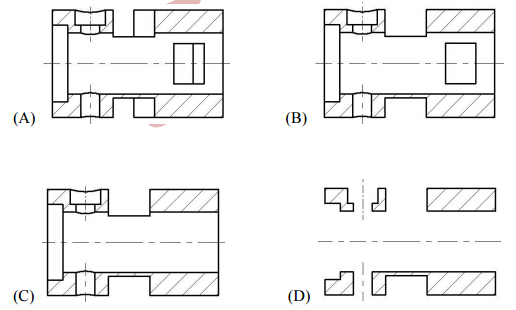

23.採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖、俯視圖與右側 視圖，如下圖所示，請選出前視圖正確的全剖視圖。
24.採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖、俯視圖、右側視 圖與邊視圖如圖所示，請選出複斜面 K 正確的正垂視圖 B。
25.採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖、俯視圖與右側 視圖，如下圖所示，請選出前視圖正確的全剖視圖。
26.下圖中“X”的長度公式為何?
(A) x = m - w(1+ cotA) (B) x = w- m(1+ cotA) (C) x = m - w(1+ cot2A) (D) x = w- m(1+ cot2A)
27.下列何者為干涉配合? (A)ψ30H7 /s6  (B)ψ30H7 / m6 (C)ψ30H10 / b9  (D)ψ30H7 / f 7
28.畫擺線系齒輪之齒廓線宜選用下列何者? (A) 內擺線 (B) 外擺線 (C) 內、外擺線 (D) 阿基米得螺線
29.下圖之展開圖，何者錯誤﹖
30.繪製公制標準正齒輪時，除須註解齒制、節徑、齒數、壓力角等之外，尚需標明下列 何種數據? (A) 徑節 (B) 模數 (C) 導程 (D) 旋向
31.如圖所示，孔用Ｃ形扣環的公稱直徑應採用哪一尺寸數據?
 (A) d1 (B) d2 (C) d3 (D) d4
32.毛胚鑄件粗車時宜採用何種切削方式? (A) 大切削深度，大進刀量 (B) 小切削深度，小進刀量 (C) 大切削深度，小進刀量 (D) 小切削深度，大進刀量
33.如圖所示，等斜圖之 θ 角為何？
 (A) 30° (B) 45° (C) 60° (D) 75°
34.如圖所示，線段 CD 會通過那些象限?
(A) Ⅰ、Ⅲ、Ⅳ (B) Ⅰ、Ⅲ、Ⅱ (C) Ⅰ、Ⅱ、Ⅳ (D) Ⅱ、Ⅲ、Ⅳ
35.塊規依精度等級，一般分為哪四級? (A) 00、0、1、2 四級 (B) 00、01、1、2 四級 (C) 1、2、3、4 四級 (D) 0、1、2、3 四級
36.如圖所示，凸輪正弦曲線的位移圖代表的是何種運動?
 (A) 等加速度 (B) 等減速度 (C) 等速度 (D) 簡諧運動
37.標準正齒輪之模數 5，齒數為 30，則齒冠高為多少 mm? (A) 3 (B) 5 (C) 5.785 (D) 10.785
38.下列何者在裝配時具有自動調心的作用? (A) 滑鍵 (B) 平鍵 (C) 半圓鍵 (D) 斜鍵
39.民生工業中的汽車產業，其曲軸(Crankshaft)適合採用下述何種方法製造? (A) 殼模鑄造法 (B) 熱鍛法 (C) 金屬模鑄造法 (D) 冷鍛法
40.關於「電焊」與「放電加工」兩技術的描述，下述何者錯誤? (A) 電銲用於填補材料，放電加工用於移除材料 (B) 兩者皆可使用正極性或負極性工作 (C) 兩者皆因電子與離子的交流而達工作目的 (D) 「電弧(Arc)」在電銲過程中，被視為是有害的條件，而在放電加工過程中，被視 為是有利的條件
41.車床上加工錐度，下述何者正確? (A) 莫氏錐度「#3」比「#4」的體積大 (B) 公制錐銷(Taper pin)以「大徑」稱呼 (C) 錐度值「T=0.2」是指在工件軸向長度每 10mm，其大端與小端之直徑相差 0.2mm (D) 以公、母套錐度配合而言，「錐度比 7/24」比起「錐度比 1/20」更容易脫離
42.車床橫向進給螺桿的導程為 5.0mm，其刻度環一圈分割成 200 小格，一內孔車刀車削 中碳鋼內孔，量測孔徑為ψ29.85mm，若孔徑目標尺寸為ψ30.00mm，則此內孔車刀應 再補進的刻度環小格數為? (A) 15 (B) 7.5 (C) 3 (D) 1.5
43.一面銑刀外徑 100mm，配置 8 刃式碳化鎢刀片，規劃以 60m/min 銑削速度對低碳鋼 (S20C)進行面銑加工，若銑刀每刃進給率為 0.35mm/刃，圓周率以 3.0 計，則合適的 面銑削進給率(Feed-rate)為若干 mm/min? (A) 180 (B) 320 (C) 560 (D) 800
44.一正齒輪，模數為 M，齒數為 N，則此正齒輪之「外徑(OD)」為? (A) M * [N+2] (B) 2 * M * N (C) 2 * [M+N] (D) N * [M+2]
45.關於砂輪磨料「粒度(Grain size)」的選用，下述何項正確? (A) 細粒度的砂輪適合大進給磨削 (B) 細粒度的砂輪適合研磨高硬度材料 (C) 細粒度的砂輪具有較大的孔隙 (D) 細粒度的砂輪具有較低的結合強度
46.CNC 綜合加工機指令「G90 G01 X110. Y25. F200; G03 X140. Y55. J30.;」，上述指 令執行完畢後，此路徑的圓弧半徑為? (A) 還沒有產生圓弧半徑 (B) 15.0 mm (C) 30.0 mm (D) 60.0 mm
47.如圖所示，依正投影原理判斷，「點 C」應落於第幾象限?
 (A) 1 (B) 2 (C) 3 (D) 4
48.如圖所示，依正投影原理判斷，空間中的「線段 ef」與「線段 gk」，彼此關係為何?
 (A) 互相平行 (B) 互不相交(無共點) (C) 互相垂直 (D) 無法判斷
49.如圖標示所示，下述何者正確?
(A) 圓軸表面的高低誤差，需介於間距 0.02mm 的兩共軸圓柱面之間 (B) 圓柱中心軸線的偏擺誤差，需在 0.02mm 以下 (C) 圓柱的真圓度，需在 0.02mm 以下 (D) 圓柱的同心度需在 0.02mm 以下
50.某一工件，錐度部位的尺寸需求為 T=0.2±0.002，今以分厘卡、精密圓桿組及塊規組 檢驗其錐度，若精密塊規組的墊高高度為 30.00mm，量測結果顯示小徑端量測值為ψ 38.36mm，試問欲使該錐度能符合上述規定的錐度公差範圍，則大徑端之量測值範圍 應為多少? (A) 上限ψ44.45mm，下限ψ44.30mm (B) 上限ψ44.40mm，下限ψ44.28mm (C) 上限ψ44.45mm，下限ψ44.28mm (D) 上限ψ44.42mm，下限ψ44.30mm
51.一皮帶輪上緊邊皮帶的張力為 8 kN，鬆邊皮帶的張力為 6 kN，皮帶輪直徑為 80 cm， 若皮帶輪的迴轉速率為 300 rpm，則其傳送功率為若干 kW？ (A) 8 (B) 12.6 (C) 25.1 (D) 480
52.使用螺旋起重機，舉起 1570 N 之重物，手柄長度為 50 cm，螺旋為雙線螺紋，螺距 為 2 cm，若不計摩擦損失，則舉起該重物應使用多少力？ (A) 10 N (B) 20 N (C) 40 N (D) 80 N
53.如圖所示之滑輪組，欲吊起 W = 240 N 之重物，則 F 最少需施加多少 N 的力？
 (A) 30 (B) 40 (C) 50 (D) 60
54.如圖所示之周轉輪系，A 輪為固定不動之內齒輪，齒數為 100 齒，B 輪為可旋轉之小 齒輪，齒數為 20 齒，已知旋臂 M 之轉速為逆時針方向 200 rpm，則小齒輪之轉向與 轉速為何？
 (A) 逆時針方向 800 rpm (B) 順時針方向 800 rpm (C) 逆時針方向 1200 rpm (D) 順時針方向 1200 rpm
55.周節為 3.14 吋之兩外接齒輪，齒數分別為 20 及 50，則中心距為多少? (A) 35 吋 (B) 70 吋 (C) 100 吋 (D) 120 吋
56.如圖所示，有一桿 AB，B 端以水平繩索拉之，釘於垂直牆上 C 點，另懸掛一重物， 則 BC 繩索之拉力為多少 N？
(A) 46.2 (B) 34.6 (C) 27.3 (D) 18.4
57.如圖所示，繩索與輪間之摩擦不計，其餘接觸面之靜摩擦係數μs = 0.2，動摩擦係 數μk = 0.1，則 P 力至少應多大才可拉動？
(A) 80 N (B) 120 N (C) 140 N (D) 160 N
58.一軟繩兩端分別懸掛質量 120 kg 與 140 kg 之物體，繞於一個無摩擦、無質量之定 滑輪上，則 120 kg 物體的加速度之大小約為多少 m/s2？ (A) 0.75 (B) 1.40 (C) 1.63 (D) 9.81
59.如圖之 T 型截面積對形心軸 x-x 之慣性矩為多少 cm 4？
(A) 40 (B) 88 (C) 136 (D) 148
60.直徑 15 mm 且長為 200 mm 的傳動軸，受 T = 30π N-m 的扭矩作用，傳動軸的剪割 彈性係數 G = 80 GPa，則扭轉角約為幾度？ (A) 0.047 (B) 2.716 (C) 3.186 (D) 5.432
