104年 - 104年中鋼員級機械 - 1.機械概論 2.機械製造與識圖#59855

12.欲攻削 M18 ✖ 2 的螺紋孔，若保留 80%牙深，則導孔直徑應約為多少？ (A) 15.5 mm (B) 15.92 mm (C) 16 mm (D) 16.5 mm

13.如【圖 13】所示，使用二支直徑為 10 mm 的螺栓連接鋼板，若承受 P=62.8kN 之作用力時，試求螺栓所受之剪應力為何？ (A) 100 MPa (B) 200 MPa (C) 300 MPa (D) 400 MPa

14.若有一工件之大端直徑為 20 mm，小端直徑為 10 mm，工件長度 50 mm，錐度長度 30 mm，試求錐度值為何？ (A) 1:2 (B) 1:3 (C) 1:4 (D) 1:5

15.第三種槓桿是指施力點位於抗力點和支點之中間，下列何者屬於此種原理之應用？ (A)筷子 (B)剪刀 (C)定滑輪 (D)釘書機

16.依焊接能源之分類，下列何者屬於機械能銲法？ (A)超音波銲 (B)電弧銲接 (C)鋁熱銲接 (D)電阻焊接

17.有關線的投影和面的投影之敘述，下列何者正確？ (A)在三視圖中正垂線與投影面平行時，則呈現為一點 (B)平行於一個主要投影面而傾斜於另外兩個主要投影面的直線稱為單斜線 (C)一個平面傾斜於兩個主要投影面而垂直於第三個主要投影面者稱為正垂面 (D)在三個主要投影面中，顯示出三個相似之縮小平面者，稱為單斜面

18.塑膠液體清潔劑容器、熱水瓶是用下列何種加工法製成？ (A)擠製成形法 (B)滾壓成形法 (C)吹製成形法 (D)壓縮模成形法

19.下列何種熱處理可降低材料硬度、減少殘留應力和改善組織使成分均勻化？ (A)退火 (B)淬火 (C)回火 (D)正常化

20.有一標準齒之齒輪，齒數為 20 齒，模數為 3，周節為 2π，試求齒輪之外徑為何？ (A) 40 mm (B) 60 mm (C) 66 mm (D) 64.8 mm

21.目前高鐵及捷運車輛運行的制動通常採用下列何種制動？ (A)電磁制動 (B)電機動力制動 (C)電機逆轉制動 (D)電機再生制動

22.某一工地進行高架銲接作業，銲接時產生火花，其最大速度 3 公尺∕秒，銲接處離地約 19.6 公尺，為避免地面人員受傷，請問地面圍籬半徑最小約幾公尺？ (A) 6 公尺 (B) 8 公尺 (C) 10 公尺 (D) 12 公尺

23.有關感應電動機特性，下列敘述何者錯誤？ (A)效率比變壓器高 (B)一般效率比直流電動機高 (C)輕載時，鐵損較大，效率低 (D)負載增大，鐵損與銅損相近時，效率最高

24.材質均勻的方形斷面棒鋼，斷面邊長由 10 mm 改為 20 mm，長度由 50 mm 改為 100 mm，承受相同軸向拉力 P，在彈性限度內，伸長量會變為原來的多少倍？ (A) 0.5 倍 (B) 1 倍 (C) 2 倍 (D) 4 倍

25.若有三個正齒輪嚙合，每一輪軸中心線互相平行且同在一平面，依序排列齒數比 1：2：3，最小齒數 20，模數為 5，第一軸與第三軸中心距為： (A) 100 mm (B) 200 mm (C) 300 mm (D) 400 mm

26.有關螺絲與螺帽的使用及選用，下列敘述何者錯誤？ (A)防鬆螺帽，又叫作二重螺帽，應先鎖上厚度較厚的螺帽，再鎖上厚度較薄的螺帽 (B)防鬆螺帽，又叫作二重螺帽，使用兩支板手，將第二顆螺帽鎖緊的同時，並將第一顆螺帽逆轉 15~20 度，以達成鎖緊及防鬆之效果 (C)螺栓鎖緊力為螺絲本身降伏強度的 0.6~0.7 倍 (D)螺紋孔的設置，不適合貫穿兩接合件

27.有關焊接，下列敘述何者錯誤？

(A)焊接密閉容器時，應先在容器上施作排氣孔後再施與全周焊，以利焊接過程中氣體膨脹後能順利的排出，使焊道焊接更牢靠

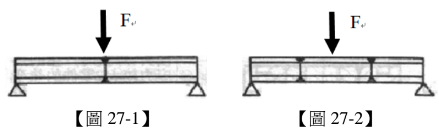

(B)【圖 27-1】的焊接位置的機械強度比【圖 27-2】好，其中 F 為荷重位置

(C)【圖 27-4】的焊接位置的機械強度比【圖 27-3】好，其中 F 為受力位置

(D)【圖 27-5】表示全周焊

28.欲從地下涵洞拖拉出一條廢棄鋼管，如【圖 28】示意，鋼管重量 W=3 噸，涵管內有淤積泥沙，假設摩擦係數為 2，使用此一省力滑輪機構拖拉該廢棄鋼管，請問最小施力 F 需多少噸？ (A) 1.0 噸 (B) 1.2 噸 (C) 0.6 噸 (D) 2.0 噸

29.一均質的桿子 AB，重 40 公斤，桿子上荷重 80 公斤，若保持水平，如【圖 29】所示，則繩子之張力為多少牛頓？（假設 1 公斤=10 牛頓） (A) 25 牛頓 (B) 250 牛頓 (C) 50 牛頓 (D) 500 牛頓

30.有一加工過後的圓棒殘留溫度為 55℃，此時測量圓棒直徑為 200.07 mm，冷卻至 25℃時，直徑為多少 mm？(小數點下第二位請四捨五入、S20C 的熱膨脹係數為 11.5*10-6 /℃) (A) 199.9 mm (B) 200.0 mm (C) 200.1 mm (D) 200.2 mm

31.聯軸器與傳動軸採用熱套結合時，軸孔尺寸公差配合採用下列何者才能達到機械設計要求？ (A) H7/a6 (B) H7/u6 (C) H7/g6 (D) H7/m6

32.青銅具有優良的鑄造性和耐蝕性，其合金成份主要是銅加入下列何種元素？ (A)鋅 (B)鎳 (C)錫 (D)鋁

33.油壓源供應壓力 50 bar，油壓缸伸出時欲出力 10000 N，油壓缸直徑有 A：80 mm B：63 mm C： 40 mm D：25 mm，請問合乎選用的油壓缸為何？ (A)僅 A (B)僅 AB (C)僅 ABC (D) ABCD

34.家用鋁門窗框架主要以下列何種方法製作最為經濟性？ (A)輥軋(Rolling) (B)抽製(Drawing) (C)擠製(Extrusion) (D)鑄造(Casting)

35.如【圖 35】，利用第一角法，缺的視圖為何？

(A) (B) (C) (D)

36.熱處理中為減少因淬火硬化後材料的脆性，一般會再施以何種處理增加韌性？ (A)淬火處理 (B)退火處理 (C)回火處理 (D)製程退火處理

37.應用於航太科技、手機零件及醫療用品等科技用途，且不易被海水侵蝕的金屬材料為何？ (A)磷酸鐵合金 (B)鈦合金 (C)鋁合金 (D)鎳鉻合金

°38.有關螺紋之敘述，下列何者錯誤？ (A)螺紋的種類依其牙形可為三角螺紋、梯形螺紋、方形螺紋、鋸齒形螺紋、圓形螺紋等 (B)螺紋沿著螺旋線旋轉一周所移動的距離稱為導程 (C)公制螺紋以 1、2、3 表示其精密等級，其中 1 為高精密度，其次為 2，再次是 3 (D)梯形螺紋可分 29°之英制螺紋及 30°之公制螺紋，常使用於虎鉗的螺桿

39.有關放電加工之敘述，下列何者錯誤？ (A)電極可用黃銅製造 (B)加工是在絕緣液體中進行 (C)因電極與工作間產生火花使金屬熔化 (D)可切割任何高硬度之材料且加工精密度極高

40.車床上車削一細長工件外徑，且不得採用分段車削方式時，必須配合使用下列何種附件？ (A)分度盤 (B)花盤 (C)中心扶架 (D)跟刀架

貳、複選題

41.一齒數為 50 齒之標準齒制齒輪，若其模數為 4mm，則下列齒輪各部尺度何者正確？ (A)節圓直徑=200 mm (B)工作深度=9 mm (C)齒間隙=1 mm (D)外徑=208 mm

42.下列製造方法中，何者可製造無縫管？ (A)穿孔法 (B)擠製法 (C)抽製法 (D)真離心鑄造法

43.下列製造方法中，何者可製造內螺紋？ (A)車床車削 (B)銑床銑削 (C)螺紋機製造 (D)滾軋

44.有關虛線之敘述，下列何者正確？ (A)線段與間隔比約 1：3 (B)線粗為中線 (C)用於繪製隱藏線 (D)兩虛線相接時，相接處需留間隔

45.有關指線之敘述，下列何者正確？ (A)指線常用於對機件某部位作註解時之引出線段 (B)指線可以替代尺度線 (C)指線尾端為一用細實線繪製之水平線 (D)指線指示端帶有箭頭與垂直方向約成 45°或 60°

46.鑽孔時會發生吱吱叫的聲音，其最有可能的因素為哪幾項？ (A)鑽頭鈍化 (B)機械本身振動 (C)鑽刃間隙角太小 (D)鑽歪

47.車床的規格大小以下列何種方式表示？ (A)兩頂心間距離 (B)床台全長 (C)中心高度 (D)旋徑

48.有關力學之應用，下列何者正確？ (A)於車床複式刀座上固定車刀時，為「同平面平行力系」之應用 (B)以頭頂球時，球能靜止於頭頂上，為「重心」之應用 (C)標槍在投擲後，其運動軌跡為抛物線，為「曲線運動」之應用 (D)蝸旋彈簧受力後，會變形並儲存能量，為「動力學基本定律」之應用

49.塑性加工以再結晶溫度為分界，可分為熱作與冷作，下列何者屬冷作之特性？ (A)設備與維護費用較高 (B)可維持精密的尺寸公差 (C)加工件易氧化而產生鏽皮 (D)產生加工硬化，使硬度和強度增加
