104 年 - 104 台灣中油股份有限公司_雇用人員甄選_儀電類、睦鄰-儀電類：A.電工原理、B.電子概論#113541　

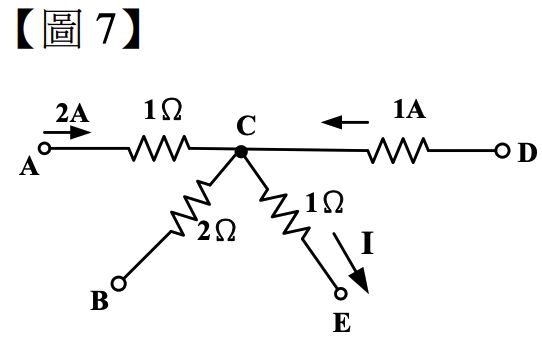

7.如(圖 7) 所示電路，若 A 點對地電位 7V，B 點對地電位 4V，則 I 之值應為多少？

(A)0.5A
(B)-0.5A
(C)2.5A
(D)-2.5A

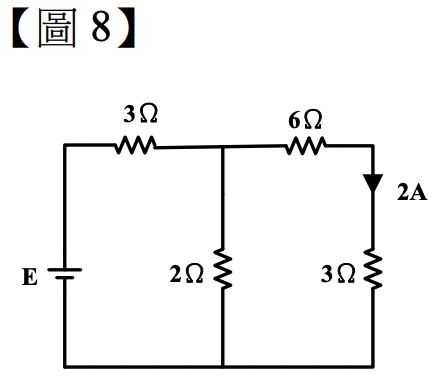

8.如(圖 8) 電路，電源 E 之值應為多少？

(A)18V
(B)33V
(C)51V
(D)69V

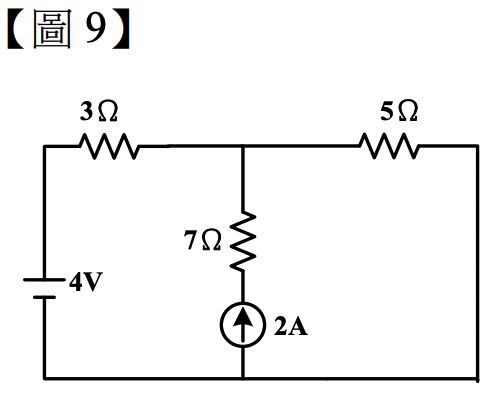

9.如(圖 9) 電路，流經電阻 3Ω之電流為多少安培？

(A)0.5
(B)0.75
(C)1.5
(D)2.5

10.將相同電容值的電容器 N 個並聯，其總電容量是串聯時總電容量的多少倍？
(A)N
(B)
(C)N2
(D)

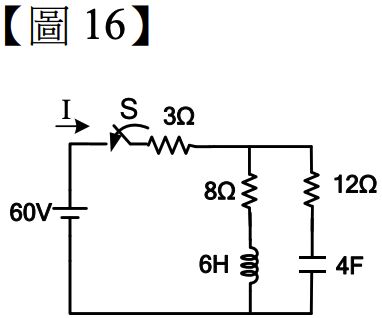

16.如(圖 16) 電路中，當開關 S 閉合瞬間，電流 I 之值為多少安培？

(A)2A
(B)3A
(C)4A
(D)5A

19.一元件兩端加上 伏特的電壓後，通過此元件之電流為 安培的電流，則此元件為何？
(A)0.02 亨利的電感
(B)0.02 法拉的電容
(C)0.002 亨利的電感
(D)0.002 法拉的電容

20. Y-Y 平衡三相電路中，下列敘述何者正確？
(A)線電壓大小為相電壓大小的 倍
(B)線電壓大小與相電壓大小相等
(C)線電流大小為相電流大小的 倍
(D)相電流大小為線電流大小的 倍

26.某電壓信號 ，則其電壓有效值 V_rms 為何？
(A)
(B)100V
(C)90V
(D)80V

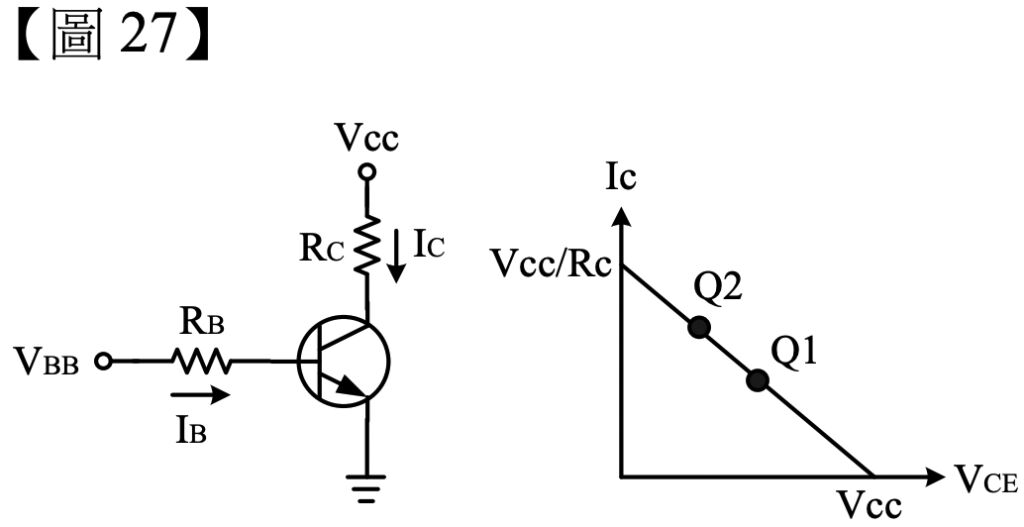

27.如(圖 27) 所示之偏壓電路與其直流輸出負載線，當 V_BB=V_CC時，欲使工作點由 Q₁ 修正到 Q₂的位置，可採取下列何項措施？
(A)增加 R_C
(B)減少 R_C
(C)增加 R_B
(D)減少 R_B

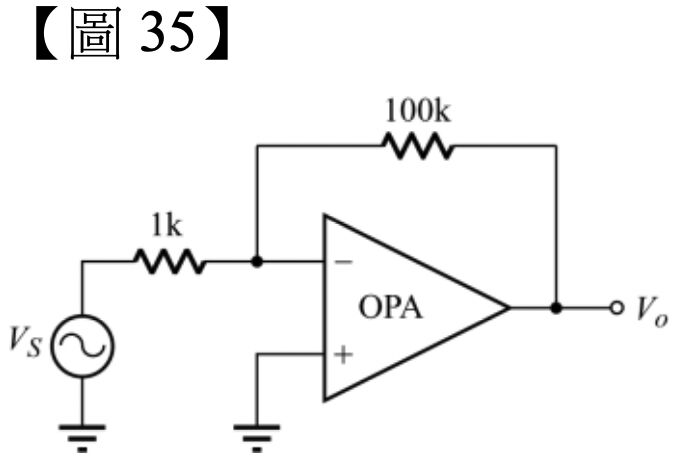

35.如(圖 35) 所示，運算放大器為理想，且其飽和電壓為±12V，當 V_s(t)＝10mV，則 V_o(t)=？
(A)100mV
(B)-10V
(C)-1V
(D)-12V

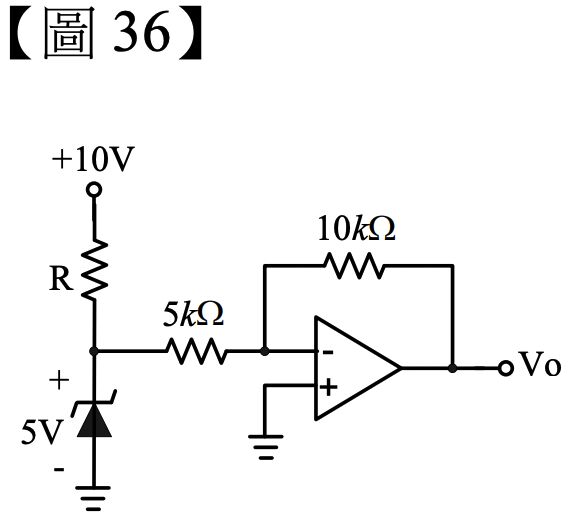

36.如(圖 36) 所示之理想運算放大器電路，流經稽納二極體之電流 I_Z =1mA，運算放大器之飽和電壓為±15 V，則 R 值為何？
(A)1 kΩ
(B)2.5 kΩ
(C)3 kΩ
(D)5 kΩ

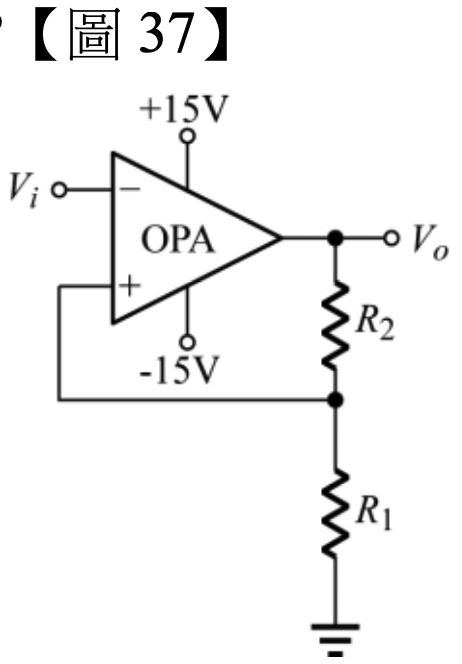

37.如(圖 37) 所示之史密特觸發電路，若 R₂=2R₁，且輸入電壓 V_i(t)=6sin100tV，則其輸出電壓 V_o(t)為何種波形？

(A)正弦波
(B)鋸齒波
(C)三角波
(D)方波

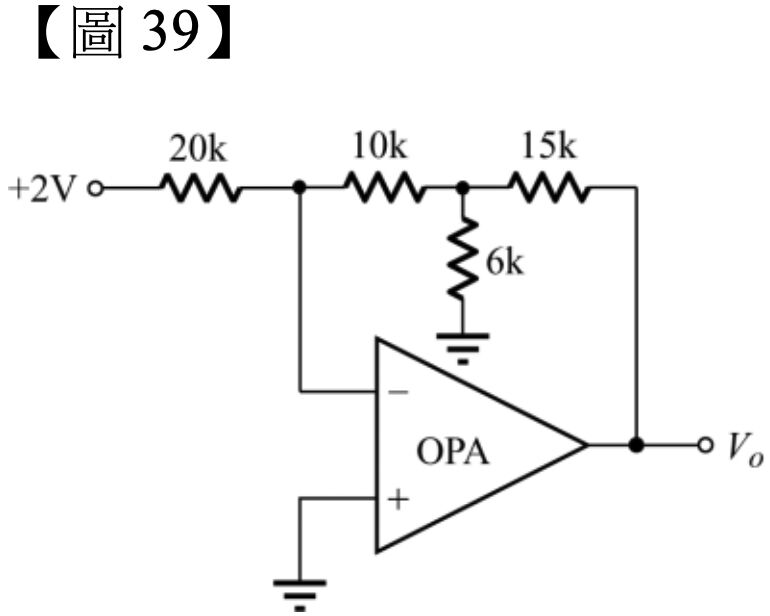

39.如(圖 39) 所示，OPA 為理想，V_o 為多少？
(A)-1V
(B)-3V
(C)-5V
(D)-7V

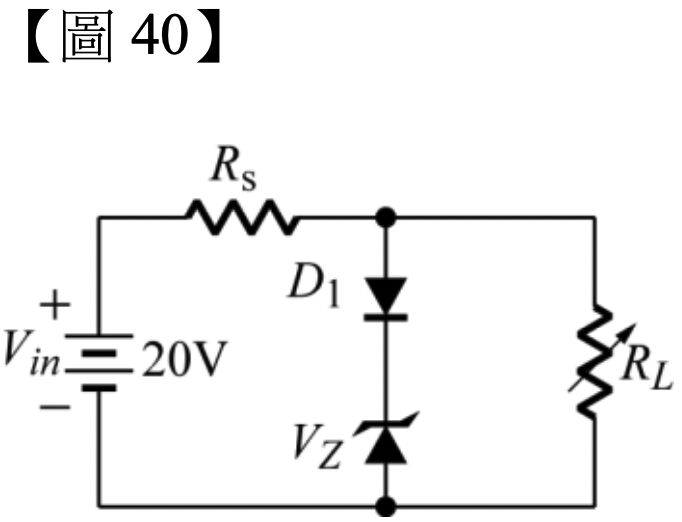

40.如(圖 40) 中 V_in=20V、R_S=2kΩ，稽納二極體 DZ的參數為 V_Z=9.3V、I_ZK=1mA、I_ZK=5mA，若忽略其稽納電阻，且二極體 D₁ 之膝點電壓(Knee Voltage)為 0.7V，則可讓稽納二極體 D_Z正常運作之最低負載電阻 R_L為多少？
(A)1kΩ
(B)2kΩ
(C)2.5kΩ
(D)5kΩ

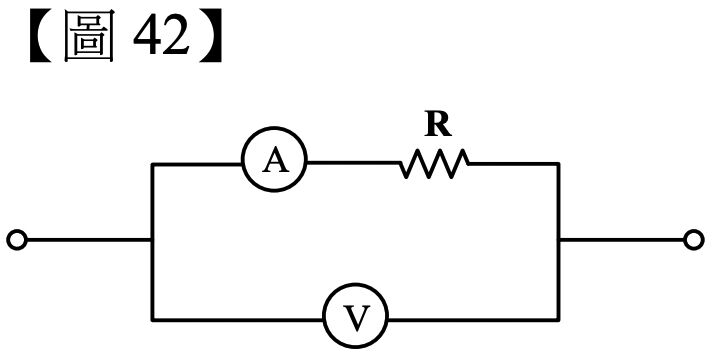

42.如(圖 42) 所示，若伏特計指示 6V，安培計指示 0.5A，已知安培計內阻為 1.2Ω，則電阻 R 之值為：

(A)3.6Ω
(B)5.4Ω
(C)7.2Ω
(D)10.8Ω

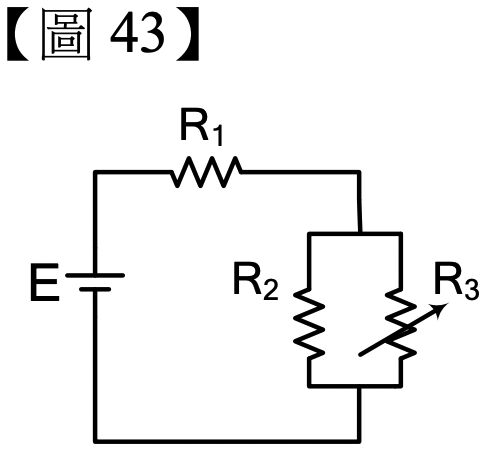

43.如(圖 43) 電路中，R₃ 電阻值若增加，則：

(A)R₂ 之電流將增大
(B)R₂ 之電流將降低
(C)R₂ 之電流不會改變
(D)R₂ 之電流可能增大亦可能降低

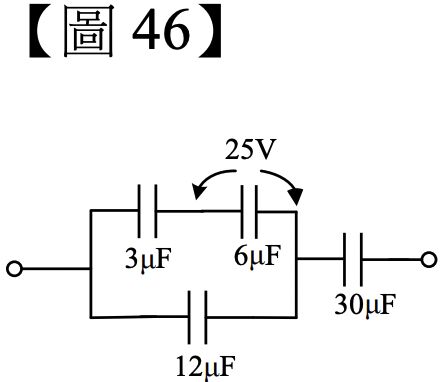

46.如(圖 46) ，若 6μF 電容器兩端電壓 25V，求通過 30μF 電容器之電量為多少μC？

(A)900
(B)1050
(C)1200
(D)2400

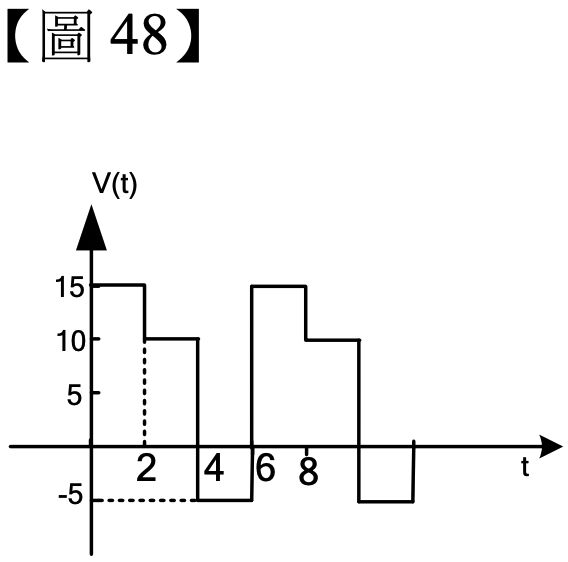

48.如(圖 48) 波形，其電壓平均值為何？
(A)
(B)
(C)
(D) 10V

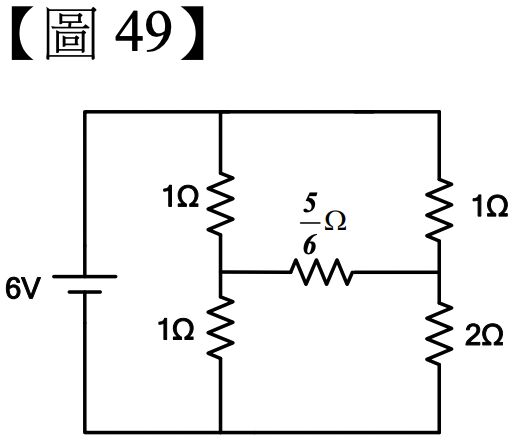

49.如(圖 49) 所示，求通過電阻 之電流為何？

(A)
(B)
(C)
(D)

50. ，若改為並聯等效電路，則RP及 分別為多少 Ω？
(A)20，-j10
(B)20，j10
(C)15，j10
(D)20，-j20

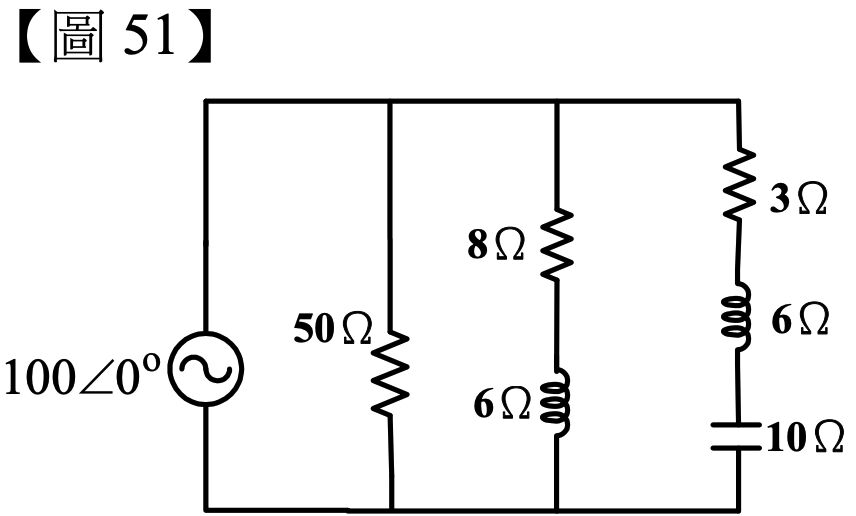

51.如(圖 51) 電路，總實功率 P_T及總虛功率 Q_T各為多少？

(A)2 kW；2.2 kVAR
(B)1 kW；0 kVAR
(C)2.2 kW；1 kVAR
(D)2.2 kW；7 kVAR

52. R-L-C 並聯電路中，R=50KΩ，L=3mH，C=75nF；若電路接於 伏特之交流電源，則其電路品質因數 Q_P為何？
(A)25
(B)50
(C)125
(D)250

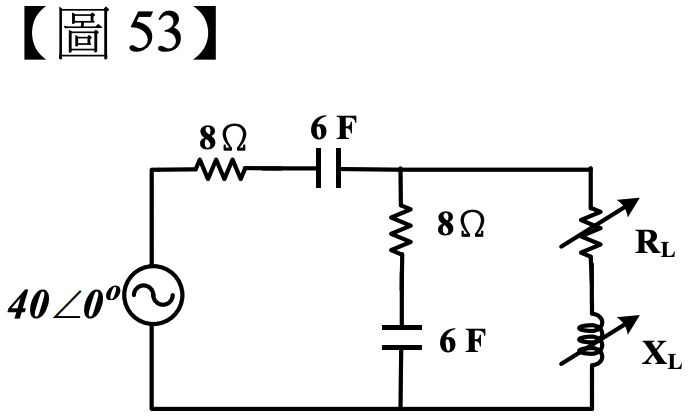

53.調整(圖 53) 中負載阻抗 R_L與 X_L之值，使負載得到最大功率，此時負載所消耗的最大功率為多少瓦特？

(A)18
(B)25
(C)36
(D)44

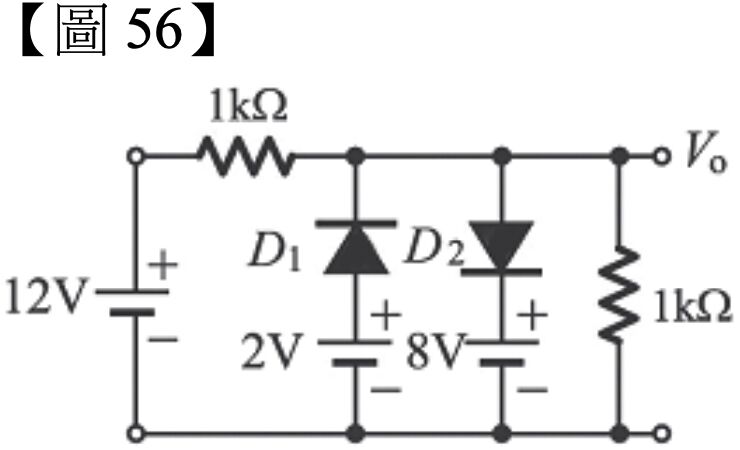

56.如(圖 56) 所示，二極體為理想，則電路之輸出電壓 Vo 為何？

(A)2V
(B)6V
(C)8V
(D)12V

57.某全波整流電路（中心抽頭式），當負載 RL =1kΩ上產生 169mW 的功率消耗時，每個二極體的峰值反向電壓(PIV)為多少？
(A)
(B)
(C)
(D)

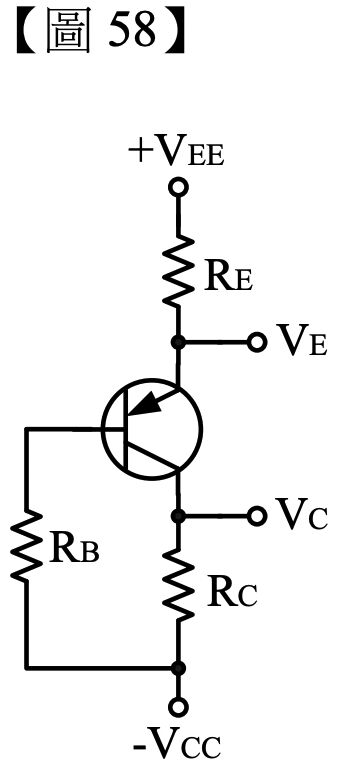

58.如(圖 58) 之電路，若+V_EE＝+15V，-Vcc＝-9.6V，R_B＝1.9MΩ，Rc＝2kΩ，R_E＝1kΩ，V_EB＝0.6V，β＝100，則下列何者錯誤？

(A)I_C＝1.2mA
(B)V_C＝-7.2V
(C)V_E＝13.8V
(D)V_CE＝-3.6V

60.如(圖 60) 所示為一運算放大器電路，OPA 為理想，試求輸出電壓 V_o為若干？

(A)-15V
(B)-10V
(C)-5V
(D)10V

61.如(圖 61) 所示電路，若 g_m=2mA/V，r_d忽略不計，下列敘述何者錯誤？

(A)Z_i= 500Ω
(B)Z_o= 5kΩ
(C)A_V = 10
(D)此電路為共閘極放大電路

62.如(圖 62) 所示，電容 C=100μF，電阻 R=5kΩ，其初始值 V_o=0V，輸入電壓 V_i =1V，若開關 SW 在 t=0 時關上，則經過 1 秒後，輸出電壓 V_o=？
(A)1V
(B)2V
(C)-1V
(D)-2V

63.如(圖 63) 所示為 555 波形產生器，其輸出之波形週期的近似值為何？

(A)0.7(R₁+2R₂)C₁
(B)0.7(R₁+R₂)C₂
(C)0.7(R₁+2R_L)C₁
(D)0.7(R₁+2R_L)C₂

64.如(圖 64) 所示為無穩態多諧振盪電路，裝配後經過測試後，結果 Q₁ 及 Q₂ 一直保持為 ON，而沒有振盪，則故障會在何處？
(A)R₂開路
(B)R₃短路
(C)C₁開路
(D)R₄開路

65.如(圖 65) 所示，直流工作點設置於 VGS＝-1.75V，VDS＝6V，ID＝2.5mA，則 RD與 RS 分別為：
(A)2.5kΩ，1.5kΩ
(B)3kΩ，1kΩ
(C)2kΩ，2kΩ
(D)1.5kΩ，2.5kΩ
