所屬科目：機械原理（機械概論、大意）

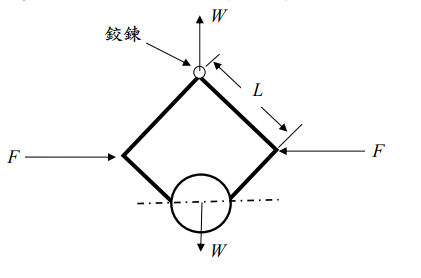

三、一個抓勾抓取半徑為 R 之圓柱狀物體 W = 100 kg 如下圖所示。抓勾各角度是九十度， 而抓勾正好抓在圓柱體的中心線上，L = 100 mm，R = 20 mm，爪與圓柱間的摩擦係 數 f 為 0.2。求 F 要多少才能抓起物體？（20 分）
四、如下圖所示，兩尺寸相等之主動輪及從動輪均為三級階級塔輪，由皮帶帶動且主動 輪之轉速為 200 rpm，從動輪之最低轉速為 80 rpm，求各級的半徑比？（20 分）
五、下圖之行程放大機構，A 及 D 兩齒條分別在線形滑軌上左右移動，而齒輪 B 及 C 在 如圖所示的位置上自轉，如 A 移動一距離 X，要如何設計 B 及 C 才能使得 D 移動 2X （說明 A, D 之方向）？如果要讓 A 及 D 的相對運動方向和下圖之機構方向相反，而 移動比例相同，你要如何改設計？（20 分）
