105年 - 105年鐵路人員員級機械原理概要#53470

科目：機械原理（機械概論、大意） | 年份：105年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：機械原理（機械概論、大意）

選擇題 (0)

申論題 (7)

【已刪除】一、如圖所示之滑輪系統，假設滑輪重量不計，且無摩擦。若所懸掛物體之重量分別為 WA = 10 kg、WB = 20 kg，則物體 B 之加速度為何？（20 分）
⑴扭矩（Torque）（kg·m）。（8 分）
⑵作用在鍵之剪力（kg）。（5 分）
⑶若安全係數取 2，則鍵之最短長度（mm）。（7 分）
三、試說明皮帶傳動具有之優、缺點各為何？（20 分）

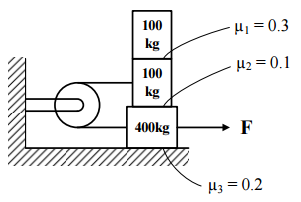

【已刪除】四、如圖所示，繩索與輪間摩擦不計，其他接觸面之靜摩擦係數各為 μ1 = 0.3、μ2 =0.1、 μ3 = 0.2，則 F 需要多少力才可拉動？（20 分）

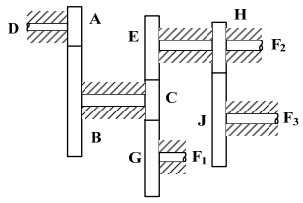

【已刪除】五、如圖所示，三根從動軸 F1，F2，F3 由轉速 3600 rpm 順時針方向之主動軸 D 來帶動， 求各從動軸 F1，F2，F3 的回轉數及方向。各齒輪的齒數 A = 20、B = 60、C = 24、 E = 36、G = 40、H = 30、J = 50。（20 分）
