105年 - 105 中華郵政股份有限公司_職階人員資產營運及工程類科甄試試題_專業職(一)／電力工程：輸配電學概要#64970

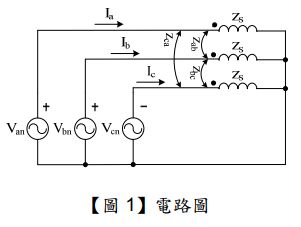

第一題 【圖 1】所示電路假設

請利用對稱成分(symmetrical components)求出之值。

第二題： 一平衡三相電壓源之瞬時相電壓如下：

供應一每相阻抗為Z = 250∠36.87° Ω的平衡 Y 接負載，試求此三相負載所獲得的總功率。

第三題：

    一理想單相變壓器，其一次側與二次側繞組之匝數分別為 N₁ = 2000及 N₂ = 500，二次側 連接至一負載，阻抗為 Z₂ 。當一次側外加電源電壓V₁ =1000∠0° V時，由電源流出之電流 I₁ = 5∠ − 30° A，試求此變壓器二次側的電壓V₂、電流  I₂及負載阻抗Z₂；另請求出此負載阻抗 Z₂參考至一次側時之值Z′₂。

1.參數值均以正規單位表示(in normal units)。

2.參數值均以標么值表示(in per unit)，並以 100 MVA（三相）、230 kV（線對線電壓） 為基準值。
