105年 - 105 高等考試_三級_建築工程、公職建築師：建築結構系統#54455

科目：建築結構系統 | 年份：105年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：建築結構系統

選擇題 (0)

申論題 (6)

⑴試比較三種拱的：⑴水平推力。⑵斷面尺寸。⑶施工難度。⑷垂直載重能力。（20 分）

⑵試繪製一拱的中央鉸接點大樣圖。（8分）（拱為鋼構或木構皆可）

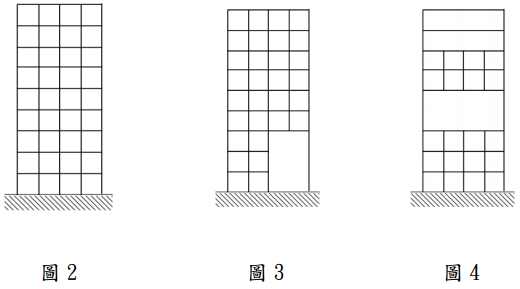

【已刪除】二、圖 2，圖 3 及圖 4 分別為三棟多樓層建築的結構系統立面之示意圖，考慮側向力作用之下，試在原結構上提出 2 個補強的方案，以圖表示之。（18 分）

⑴考慮長短向皆有側向力作用下，牆體的補強方式。（15 分）

⑵考慮垂直載重作用下，一個可行的屋頂系統。（15 分）（請均以圖示方式表示，以文字輔助說明）

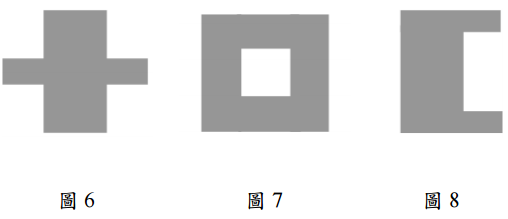

【已刪除】四、2016 年 2 月 6 日南臺灣發生 6.4 級的強震，導致臺南一住宅大樓倒塌的不幸事件，而一時引發了在建築設計與工程施工等層面的諸多討論。圖 6，圖 7，圖 8 為不同的建築平面型態，試針對其抗震能力，在不影響原設計之空間配置下，討論其地震時可能之行為，並提出調整及解決的方式。（每小題 8 分，共 24 分）
