105年 - 105-1 臺灣港務股份有限公司從業人員甄試_員級_電機：輸配電學概要#83317

科目：港務局◆電學及輸配電學概要 | 年份：105年 | 選擇題數：20 | 申論題數：4

試卷資訊

所屬科目：港務局◆電學及輸配電學概要

選擇題 (20)

1. 一變壓器容量為 200kVA，若運轉之功率因數為 1.0，負載因數 60%，則四月份的用電度數應為？ (A) 144,000 度 (B) 86,400 度 (C) 57,600 度 (D) 43,200 度

2. 一電動機，其額定功率 100kVA，額定電壓 460V，電抗 0.2 標么，若基準值改為 1000kVA，480V，則此電動機於新基準值下之標么值為何？(A) 0.2 標么 (B) 1.84 標么 (C) 1.92 標么 (D) 2.0 標么

3. 一工業用戶責任分界點之電源系統短路容量為 200MVA，若該用戶設定之功率基準值為 2500kVA，則該電源系統短路容量之等效阻抗標么值為何？ (A) 0.005 標么 (B) 0.0125 標么 (C) 0.0225 標么 (D) 0.0275 標么

4. 以下敘述何者不是減少高壓輸電線路電暈效應之主要措施為何？ (A) 增加輸電線間的距離 (B) 採用線徑較大輸電線路 (C) 採用成束導體之輸電線路 (D) 更換變壓器

5. 一 900μF電容器，接在單相 380V/60Hz 電源時，其輸出虛功率為何？ (A)49kVAR (B)24.5kVAR (C)15.6kVAR (D)0.82kVAR

6. 一三相變壓器，其一次側額定電壓為 22.8kV，二次側額定電壓為11.4kV，額定功率 200kVA，若有一三相馬達接於該變壓器之二次側，且其額定電壓 11.4kV，額定功率 200kVA，阻抗 0.15 標么，若以該變壓器之數據為基準，將該馬達之阻抗換算至一次側，其數值為何？ (A) 0.6 標么 (B) 0.3 標么 (C) 0.15 標么 (D) 0.0375 標么

7. 一個 69 kV 電力斷路器的最高電壓為 75 kV，其電壓範圍因數 K = 1.21，已知該斷路器在最高電壓時之額定短路電流為 19 kA，則該斷路器在 69 kV 時之額定短路電流為 (A) 22.99 kA (B) 20.65 kA (C) 15.70 kA (D) 17.45 kA

8. 水力發電系統的一部大型同步發電機具有 24 個磁極，當該發電機以 600 rpm 之轉速運轉時，其發電的頻率為： (A) 50 Hz (B) 60 Hz (C) 120 Hz (D) 400 Hz

9. 下列哪一種三相變壓器的繞組連接方式，可使零序電流在該三相變壓器的兩側繞組間流動？ (A) Y-Y 連接(兩個 Y 連接之中性點均接地) (B) △-Y 連接(Y 連接之中性點接地) (C) △-Y 連接(Y 連接之中性點不接地) (D) Y-Y 連接(僅其中一個 Y 連接之中性點接地)

10.中等長度的輸電線可用標稱或標稱 T 電路來表示其模型，其送電端電壓、電流與受電端電壓、電流間的關係，可用下列哪一種雙埠網路 (two-port network)的參數來表示？ (A) Z 參數(或阻抗參數) (B) Y 參數(或導納參數) (C) h 參數(或混合參數) (D) ABCD 參數(或傳輸參數)

11.一個電力系統的標么阻抗值為： (A) 與容量基準值成反比且與電壓基準值成正比 (B) 與容量基準值成正比且與電壓基準值平方成反比 (C) 與容量基準值成正比且與電壓基準值成正比 (D) 與容量基準值平方成正比且與電壓基準值成反比

12.下列有關輸電線連接「特性阻抗」(characteristic impedance)的敘述，哪一個是錯誤的？ (A) 輸電線之電壓及電流均無入射及反射波 (B) 單回線架空線路之典型特性阻抗為 400 Ω (C) 單回線平行所組成線路之典型特性阻抗為 200 Ω (D) 若一個線路沒有損失，則特性阻抗可簡化成為一個純電阻

13.下列有關「比流器」(current transformer)正常運轉特性的敘述，哪一個是錯誤的？ (A) 二次繞組之匝數比一次繞組多 (B) 二次繞組之電流額定標準為 5 A (C) 二次繞組之一個端點必須做接地 (D) 二次繞組可以開路

14.某一工廠動力最大負載為 120HP，照明最大用量為 50kW，二者合併負載平均功率因數為 0.9，若需量因數均為 50%時，此工廠之設備容量應為若干 kVA？ (A) 110kVA (B) 210kVA (C) 310kVA (D) 410kVA

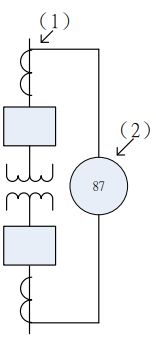

15.請問如下圖所示，(1)及(2)所代表之設備名稱下列選項哪一個正確？
(A) (1)比壓器，(2)比流器 (B) (1)比流器，(2)比壓器 (C) (1)比流器，(2)過電流保護電驛 (D) (1)比流器，(2)差動保護電驛

16.某一發電機之電抗 X"，若以其標示銘牌上之額定值 10kV 及 500MVA 為基準值時，標么(p.u)值為 0.2，若將基準值改為 20kV 及 100MVA 時，則 X"標么(P.u)值應為若干？ (A) 0.01 (B) 0.02 (C) 0.1 (D) 0.2

17.變壓器特性試驗包括短路試驗與開路試驗，是針對兩項試驗之目的，下列敘述何者正確？ (A) 短路試驗：測量變壓器的鐵損；開路試驗：測量高低壓匝比 (B) 短路試驗：測量變壓器的鐵損；開路試驗：測量變壓器的銅損 (C) 短路試驗：測量變壓器的銅損；開路試驗：測量變壓器的鐵損 (D) 開路試驗：測量變壓器的銅損；短路試驗：測量高低壓匝比

18.下列何種電力系統故障型態為平衡故障？ (A) 單線接地故障 (B) 兩相短路故障 (C) 兩相短路接地故障 (D) 三相短路故障

19.某 A、B、C 三用戶設備容量分別為 120，85，160KVA，需量因數分別為 60%，65%，50%，功率因數分別為 0.8，0.85，1.0，三用戶間參差因數為 1.2，試求其綜合最高負載。 (A) 143.8 kW (B) 153.8 kW (C) 163.8 kW (D) 173.8 kW

20.架空輸配電線路用之導線，其應具備之特性，下列敘述何者有誤？ (A) 導電率高 (B) 耐張力強 (C) 導磁率高 (D) 質輕價廉

申論題 (4)

(1) 一號發電機單獨運轉供電總負載量之成本。

(2) 二號發電機單獨運轉供電總負載量之成本。

(3) 當雙部發電機以相同燃料遞增成本運轉供電總負載量時之成本。

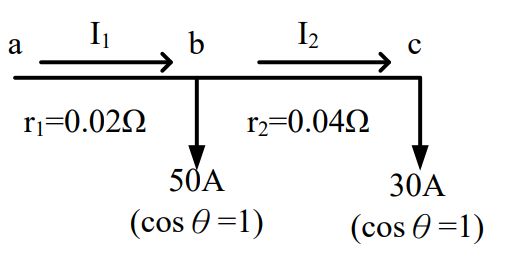

2. 下圖所示之單相二線式配電線路，其中線路段 ab 的線路電阻值 r₁=0.02Ω，線路段 bc 的線路電阻值 r₂=0.04Ω。若參差因數為 1.1，損失因數為 0.3，請計算此線路全年之電力損失量。
