105年 - 105-2 臺灣港務股份有限公司從業人員甄試_員級_電機：輸配電學概要#83337

科目：港務局◆電學及輸配電學概要 | 年份：105年 | 選擇題數：0 | 申論題數：13

試卷資訊

所屬科目：港務局◆電學及輸配電學概要

選擇題 (0)

申論題 (13)

(1) 包含所有母線的導納矩陣Ybus。
(2) 包含所有母線的阻抗矩陣Zbus。
(1) 從送電端電源流出的IA相電流。
(2) 負載端的Vab線電壓。
(3) Y 接負載所消耗的實功率與虛功率。
(4) △接負載所消耗的實功率與虛功率。

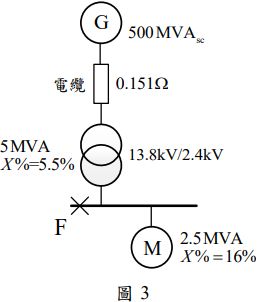

3.某電力系統單線圖示於圖 3，該電力系統由 13.8kV 三相交流電供電，電源側 G 短路容量為 500MVA，而主變壓器為額定容量 5MVA，變壓比為13.8kV/2.4kV，電抗值為 5.5%，電動機負載 M之額定容量為 2.5MVA，電抗值為 16%，當三相直接短路故障發生於 F 點時，試求其故障電流。
(1) 輸電線之 ABCD 參數
(2) 當負載端電壓 220kV，獲得 200MVA，功因 0.8 落後時，試求送電端電壓與電流、電壓調整率及傳輸效率。
(1) A、B、C三廠房分別之最高負載(kW)及平均負載(kW)。
(2) 整個工廠的綜合最高負載為多少kW？
(3) 綜合負載因數為多少？
(4) 以平均負載計算，30天的流動用電度數為多少？
