106年 - 106 交通事業港務升資考試試題_員級晉高員級_技術類（選試電機機械）－港務：電機機械#66011

⑴試計算兩繞組的自感 L₁、L₂及繞組之間的互感 M。（15 分）

⑵當繞組通以電流 i₁=3 A 及 i₂=5 A 時，計算氣隙中的總儲能。（10 分）

二、單相 25 kVA、220/440 V、60 Hz 之變壓器，測試記錄如下：

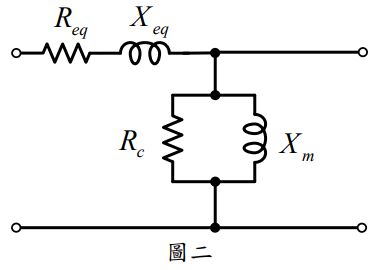

此變壓器的近似等效電路如圖二所示，試計算以高壓側為參考的等效電路參數 R_eq、 X_eq、R_c及 X_m之值。（25 分）

三、一部凸極式同步發電機，其 d 軸與 q 軸電抗分別為 0.75 標么與 0.5 標么，電樞電阻可忽略，求此發電機在功因 0.8 落後下，供應額定負載時，其激勵電壓E^_a之大小及角度。（25 分）

⑴試求此電動機產生最大轉矩時之轉差率 s_{max_T}，及最大轉矩之值。（10 分）

⑵當插入轉子電阻，使轉子電阻加倍時，計算產生最大轉矩時之轉差率 s_{max_T}，及最大轉矩之值。（15 分）
