所屬科目：電子儀表概要
⑴FSD 時，流經安培計電路總電流（ IT ）。（10 分）
⑵0.5 FSD 時，流經安培計電路總電流（ IT ）。（10 分）

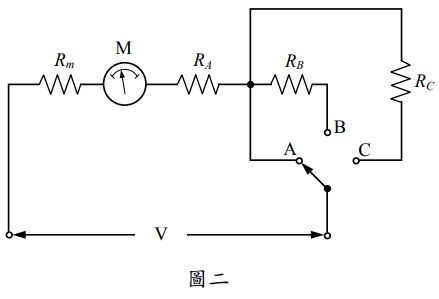

二、如圖二所示伏特計電路，其中表頭 M 指針滿刻度（FSD）電流為 0.1 mA、Rm = 5 kΩ。 試求：⑴RA（5 分）、⑵RB（5 分）及⑶RC（10 分），使得波段開關分別在 A、B 及 C 三段時，可量 10 V、50 V 及 250 V 之電壓。
⑴流經表頭 M 峰值電流（peak meter current）。（5 分）
⑵流經表頭 M 均方根值電流（rms meter current）。（5 分）
⑶使一次側電流值為 250 mA 之 RL值。（10 分）

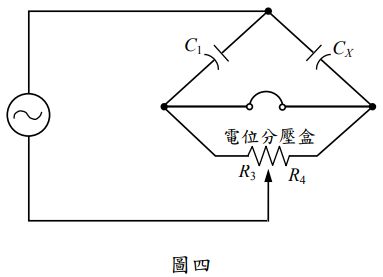

四、如圖四所示理想電容電橋電路，其中 C1 = 0.2 μF，電位分壓盒（potential divider box） 可調整比例範圍是 R3：R4 = 1：500 到 R3：R4 = 500：1。當電容電橋平衡時，工作頻率為 500 Hz，試求待測電容 CX可測範圍值。
⑴試求該批電阻絕對誤差（absolute error）、誤差百分率（tolerance）。（10 分）
⑵該批電阻溫度係數為+500 ppm/℃（其中 ppm 代表 parts per million，百萬分之一）， 當溫度升到 85℃時，試求該批電阻最大電阻值。（10 分）
