107年 - 04000 配電線路裝修丙級工作項目 05：配電設備101-132#106427

科目：技檢◆配電線路裝修-丙級 | 年份：107年 | 選擇題數：32 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電線路裝修-丙級

選擇題 (32)

101. 密封型變壓器裝設於分歧線路上，其保護設備之裝設為 (A)不需裝設熔絲鏈開關及避雷器 (B)不需裝設熔絲鏈開關但應裝設避雷器 (C)需裝設熔絲鏈開關但不需裝設避雷器 (D)均需裝設熔絲鏈開關及避雷器。

102. 密封型變壓器裝設於用戶較稀少地區，其保護設備之裝設為 (A)不需裝設熔絲鏈開關及避雷器 (B)不需裝設熔絲鏈開關但應裝設避雷器 (C)需裝設熔絲鏈開關但不需裝設避雷器 (D)均需裝設熔絲鏈開關及避雷器。

103. 密封型變壓器裝設於幹線上，其保護設備之裝設為 (A)電源端不需裝設熔絲鏈開關及避雷器 (B)電源端不需裝設熔絲鏈開關但應裝設避雷器 (C)電源端需裝設熔絲鏈開關但不需裝設避雷器 (D)電源端均需裝設熔絲鏈開關及避雷器。

104. 密封型變壓器裝設於人口密集處，其保護設備之裝設為 (A)電源端不需裝設熔絲鏈開關及避雷器 (B)電源端不需裝設熔絲鏈開關但應裝設避雷器 (C)電源端需裝設熔絲鏈開關但不需裝設避雷器 (D)電源端均需裝設熔絲鏈開關及避雷器。

105. 三具單體額定電壓 6.9 kV 50 kVAR 以 Y 結線(中性線不接地) 組成 3 相 15 0 kVAR 電容器組並接於 3∮4W11.4kV 配電線路，則每相額定電流約為 (A) 7.25A (B)9.25A (C)10.55 (D)12.55A 。

106. 三具單體額定電壓 6.9 kV 50 kVAR 以△結線組成 3 相 150 kVAR 電容器組並接於 3∮4W11.4kV 配電線路，則每相額定電流約為 (A)7.25A (B)9.25A (C)10.55A (D)12.55A 。

107. 依據｢輸配電設備裝置規則｣規定，變壓器外殼之接地電阻值不得大於 (A)10 歐姆 (B)25 歐姆 (C)75 歐姆 (D)100 歐姆。

108. 單相 6.9kV－120/240V 100kVA 桿上變壓器裝設於 3∮4W 配電線路以 1∮ 3W 供電，當測得該變壓器二次測電壓為 110/220V 時，表示當時該高壓線路相電壓約為 (A)6.3kV (B)6.6kV (C)6.9kV (D)7.2kV 。

109. 單相 6.9kV－120/240V 100kVA 桿上變壓器裝設於 3∮4W 配電線路以 1∮ 3W 供電，當測得該變壓器二次測電壓為 110/220V 時，表示當時高壓線路線電壓約為 (A)10.9kV (B)11.4kV (C)12kV (D)12.5kV 。

110. 單相 6.9kV－120/240V 100kVA 桿上變壓器裝設於 3∮4W 配電線路，當測得該線路線間電壓為 11.4kV 時，其二次側電壓約為 (A)120/240V (B)115/23 0V (C)110/220V (D)105/210V 。

111. 某 6.9kV－120/240V 100kVA 單相變壓器共有 7200 V、6900 V、6600 V 及 6300 V 四檔分接頭，當分接頭放在 6600 V 位置，測得二次電壓為 105 V，如要提高二次電壓為 110 V 時，應將分接頭調整至 (A)7200 V (B)6900 V (C)6600 V (D)6300 V 。

112. 依據台灣電力公司｢架空配電線路施工｣，避雷器領用裝置前用高阻計測定絕緣電阻值，須不得小於 (A)25 MΩ (B)50 MΩ (C)100MΩ (D)1000MΩ 。

113. 變壓器二次側結線，何者為誤？ (A)1∮2W 110V；二次側線圈須串聯 (B)1 ∮3W 110/220V；二次側線圈須串聯 (C)3∮3W 220V；二次側線圈須串聯 (D)3∮4W 220/380V；二次側線圈須串聯。

114. 多具變壓器組合結線時，各變壓器之特性，何者可無須確認？ (A)極性 (B) 阻抗 (C)變壓比 (D)鐵損。

115. 單相 7.2kV－120/240V 100kVA 桿上變壓器裝設於 1∮2W 高壓線路供應單相三線負載，如測得二次側電壓為 110 /220 V 時，則該高壓配電線路電壓約為 (A)7200V (B)6900V (C)6600V (D)6300V 。

116. 單相 7.2kV－120/240V 100kVA 桿上變壓器裝設於 3∮4W 高壓線路供應單相三線負載，如測得二次側電壓為 110 /220V 時，則該高壓配電線路線電壓約為 (A)12470V (B)11950V (C)11431V (D)10911V 。

117. 3∮4W 配電線路，3 具雙套管變壓器結線，何者正確？ (A)Y-Δ，一次側中性點浮接 (B)Y-Y，一次側中性點浮接 (C)Δ-Y，二次側中性點浮接 (D)ΔΔ，一次側中性點接地。

118. 3∮4W 配電線路，3 具單套管變壓器結線，何者正確？ (A)Y-Δ，一次側中性點浮接 (B)Y-Y，一、二次側中性點接地 (C)Δ-Y，二次側中性點接地 (D) Δ-Δ，一次側中性點接地。

119. 依據台灣電力公司｢架空配電線路施工｣，桿上油開關外殼接地之規定，何者正確？ (A)得不接地 (B)不得小於 10MΩ (C)不得小於 25MΩ (D)不得小於 1 00MΩ 。

120. 依據台灣電力公司｢架空配電線路施工｣，復閉器外殼外殼接地之規定，何者正確？ (A)得不接地 (B)不得小於 10MΩ (C)不得小於 25MΩ (D)不得小於 1 00MΩ 。

121. 依據台灣電力公司｢架空配電線路施工｣，區分器外殼接地之規定，何者正確 (A)得不接地 (B)不得小於 10MΩ (C)不得小於 25MΩ (D)不得小於 100MΩ 。

122. 依據台灣電力公司｢架空配電線路施工｣，避雷器單獨接地，何者正確？ (A) 接地電阻 25Ω以下，接地線使用 PVC 電線 l4mm2 以上 (B)接地電阻 25Ω以下，接地線使用 PVC 電線 38mm2 以上 (C)接地電阻 10Ω以下，接地線使用 PVC 線 l4mm2 以上 (D)接地電阻 10Ω以下，接地線使用 PV C 線 38mm2 以上。

123. 依據台灣電力公司｢架空配電線路施工｣，避雷器與被保護設備共用同一接地，何者正確？ (A)接地電阻 25Ω以下，接地線使用 PV C 電線 l4mm2 以上 (B)接地電阻 25Ω以下，接地線使用 PV C 電線 38mm2 以上 (C)接地電阻 10 Ω以下，接地線使用 PVC 線 l4mm2 以上 (D)接地電阻 10Ω以下，接地線使用 PVC 線 38mm2 以上。

124. 變壓器二次側結線順序，何者為佳？ (A)中性線結線→相線結線→外殼接地 (B)外殼接地→相線結線→中性線結線 (C)相線結線→中性線結線→ 外殼接地 (D)外殼接地→中性線結線→相線結線。

125. 依據台灣電力公司｢架空配電線路設計｣，單相 6.9kV 50 kVA 改良型桿上變壓器應選用 (A)10H (B)10K (C)15H (D)15K 熔絲鏈保護。

126. 單相 6.9kV－120/240V 75kVA 桿上變壓器，其一次側額定電流為 (A)10.9A (B)11.9A (C)12.9A (D)13.9A 。

127. CT 跟 PT 之一次側結線為 (A)CT 是串聯、PT 是並聯 (B)CT 是串聯、PT 是串聯 (C)CT 是並聯、PT 是串聯 (D)CT 是並聯、PT 是並聯。

128. 二具單相 6.6kV 雙套管桿上變壓器欲採開 Y 燈力併供，高壓側需使用熔絲鏈開關 (A)一具 (B)二具 (C)三具 (D)四具保護。

129. 某 6.6KV/110V 單相變壓器其一次側分接頭 6900-6600-6300-6000，現使用 6600V 分接頭，二次側得電壓為 105V，若二次欲得電壓 110V 時，則分接頭應選用 (A)6900 (B)6600 (C)6300 (D)6000 。

130. 某 6.6kV/110V 單相變壓器其一次側分接頭有 6900-6600-6300-6000 四檔，現使用 6600V 分接頭，二次側得電壓為 105V 若二次欲得電壓 110V 時，則分接頭應選用 (A)6900 (B)6600 (C)6300 (D)6000 。

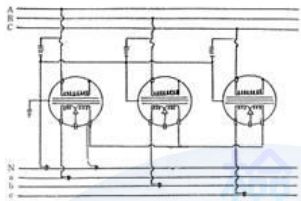

131. 一變壓器組結線如下圖，已知一次側線路為 3∮4W11.4 /6.6kV、變壓器線圈比均為 6600/220，則二次側電壓何者錯誤?
(A)Na220V (B)Nb220V (C)Nc2 20V(D)ab220V 。

132. 一配電線路以 100kVA、75kVA 及 75kVA 三具單相變壓器結線供電，每具變壓器之熔絲鏈額定電流按 (A)相當於最大容量單相變壓器選用 (B)相當於三具單相變壓器容量平均數選用 (C)相當於最大二具單相變壓器容量平均數選用 (D)相當於最小二具單相變壓器容量平均數選用。
