108年 - 108 全國高級中等學校學生技藝競賽考試_工業類:建築#138793

1.在海岸邊而必須抵抗中等硫酸鹽侵蝕的 RC 構造物應使用(A)卜特蘭Ⅰ型水泥 (B)卜特蘭Ⅱ型水泥 (C)卜特蘭Ⅲ型水泥 (D)卜特蘭Ⅳ型水泥

2.飛灰做為膠結材料時，除應符合 CNS 3036 之 F 類規定外，如礦物摻料僅使用飛灰時，飛灰用量不得超過總膠結材料重量之(A)10% (B)15% (C)20% (D)25%

3.新拌混凝土中之水溶性氯離子含量，不得超過(A)0.10kg/m³ (B)0.15kg/m³ (C)0.25kg/m³ (D)0.30kg/m³

4.混凝土自加水攪拌開始，經過多少時間而仍未澆置者即不得使用(A)30min (B)60min (C)90min (D)120min

5.一才 10cm 厚度的大理石板價格為 100 元，若買 3m×1.8m×10cm 的大理石板 20 塊，總價為多少千元(A)40 (B)80 (C)120 (D)160

6.台灣南部地區夏季 AC 道路鋪面溫度高達 62℃，為解決嚴重車轍問題，在不影響工作度的情況下，AC 所採用的瀝青材料，應使用針入度何者(A)低 (B)中等 (C)高 (D)無相關性

7.台灣屬海島型熱帶或亞熱帶季風氣候，木屋建築木材應選耐蟻性、耐濕性、耐腐蝕性均佳的(A)鐵杉 (B)櫸木 (C)檜木 (D)亞杉

8.為保持選用木材紋理的可視性，應選用(A)凡立水 (B)乳膠漆 (C)調和漆 (D)磁漆

9.大樓帷幕牆玻璃應選用隔熱效果最佳的(A)清玻璃 (B)染色玻璃 (C)熱反射玻璃 (D)Low-E 玻璃

10.圖 1 桁架共有幾支零力桿件(A)1 支 (B)2 支 (C)3 支 (D)4 支

11.把一重 10kg 物體放在 30° 同等材質的斜面上，並逐漸增大此斜面傾斜度，當斜面達 45° 時物體開始滑動，則靜摩擦數為(A)0.5 (B)(C) (D)1.0

12.三個相同面積的圓形、正方形與長方形，其最大斷面模數由大到小順序為(A)長方形＞正方形＞圓形 (B)圓形＞長方形＞正方形 (C)正方形＞圓形＞長方形 (D)以上皆有可能

13.由均向彈性體的體積應變可推導出波松比的上限值為(A)0.25 (B)0.5 (C)0.75 (D)1.0

14圖 2 係混凝土圓柱試體的抗壓強度試驗示意圖，一般這種承受軸向力之材料在θ為
(A)30° (B)45° (C)60° (D)75°

15.若設 A 為試體的斷面積，則其最大主應力應為 P/A 的幾倍(A)0 (B)0.5 (C)1.0 (D)2.0

16.圖 3 懸臂梁的危險斷面係在
(A)固定端 (B)中央 (C)自由端 (D)距離固定端 1/4 懸臂長處

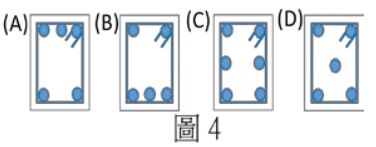

17.圖 4 中何者是固定端配筋斷面
(A)圖A (B)圖B (C)圖C (D)圖D

18.在結構梁中不受壓縮亦不受拉伸，縱向長度保持不變的平面，稱為(A)彈性曲線 (B)中立軸 (C)中立面 (D)曲率半徑

19.鋼纜是主要承受(A)拉力 (B)壓力 (C)剪力 (D)以上皆可

20.土層抗液化之最佳基礎型式為(A)條狀基礎 (B)連續基礎 (C)筏式基礎 (D)樁基礎

21.土層太軟弱容易導致差異沉陷的基地，其應採用何種淺基礎為佳(A)條狀基礎 (B)連續基礎 (C)筏式基礎 (D)樁基礎

22.依鐵路法第 2 條定義之高速鐵路，指經許可其列車營運速度，達每小時幾公里以上之鐵路(A)150 (B)200 (C)250 (D)300

23.我國自 1989 年開始採用「空氣污染指標 PSI」，當 PSI 超過多少即代表空氣品質不良(A)50 (B)100 (C)200 (D)250

24.施工中使用 PDCA 進行循環式施工品質管理，在執行（Do）之後應進行(A)計畫 (B)檢核 (C)處置 (D)變更

25.關於生態工法說明何者為非(A)是遵循自然法則 (B)使自然與人類共存共榮 (C)把屬於自然的地方還給自然 (D)盡量採用單一性材料與施工法

26.關於河川截彎取直說明何者為非(A)使洪峰快速通過有堤防的河道 (B)提供河川新生地 (C)使水中物質傳輸力加快 (D)可完全減少水患的威脅

27.圖 5 中心圓為測量的真值，三角形為測量值，試問何者的精確度高而準確度低(A) (B) (C) (D)

28.一般電子測距儀之精度表示方式為 a + b，以下說明何者為非(A)a 為常誤差以 mm 表示 (B)b 為測程誤差以 ppm 表示 (C)b 為測距誤差以 mm 表示 (D)目前市面上常見電子測距儀器之精度約在±(2mm+1ppm)至±(10mm+10ppm)之間

29.在 1/5000 的測距精度需求下，測角的儀器精度至少應為(A)41" (B)46" (C)51" (D)56"

30.欲測得敵營目標 C 的座標，可使用(A)側方交會法 (B)前方交會法 (C)後方交會法 (D)以上皆可

31.地形圖中的等高線若是近似平行線，則表示該區域的坡面為(A)平面 (B)凹面 (C)凸面 (D)曲面

32.若道路的設計高程為 100.000m，架設水準儀並後視已知點(高程為 99.505m)的水準尺，讀數為 1.404m，若要放樣使前視水準尺底端為設計高程，則前視水準尺的讀數應為(A)0.709m (B)0.909m (C)1.709m (D)1.909m

33.2D 電腦繪圖與 3D 電腦繪圖本質上的最大差異為(A)點陣圖形 (B)空間軸向 (C)向量圖形 (D)尺寸大小

34.一般 CAD 的絕對座標原點通常設於螢幕的(A)左下角 (B)左上角 (C)右上角 (D)右下角

35.電腦製圖以窗選方式由左上至右下框選，則(A)僅全部在方框內的物件會被選取 (B)僅部分在方框內的物件會被選取 (C)被方框畫過之物件均會被選取 (D)不被方框畫過之物件均會被選取

36.AutoCAD 開啟或關閉正交模式的功能鍵為(A)F7 (B)F8 (C)F9 (D)F10

37.AutoCAD 打開或關閉捕捉網格的功能鍵為(A)F7 (B)F8 (C)F9 (D)F10

38.AutoCAD 繪圖中，要拉伸一物件大小，應在指令區輸入(A)LENGTHEN (B)BREAK (C)STRETCH (D)OFFSET

39.如要繪製圖 6 所示的圖形，應執行指令為
(A)OFFSET (B)SCALE (C)ARRAY (D)MOVE

40.在 AutoCAD 繪圖中，可以使用何種指令來等分線段？(A)PLINE (B)DIVIDE (C)SLINE (D)LINE

41.建築製圖中地盤線或稱地面線，其簡寫為(A)P.H (B)R.F.L (C)F.L (D)G.L

42.以鉛筆畫線說明何者為非?(A)由左往右 (B)由下往上 (C)鉛筆與圖紙要成 90° (D)鉛筆要順時針旋轉

43.以下有關線條種類與其用途，何者為非?(A)粗的連續實線用在繪製可見輪廓 (B)虛線是用於繪製隱藏或遮蔽的部位 (C)細的鏈線可用於繪製中心線 (D)尺度線要用細的鏈線

44. 繪製 1/1200 比例之地籍圖，使用下列何種刻度的比例尺最為方便？(A)1/600 (B)1/500 (C)1/400 (D)1/300

45.工程製圖中要明確表達物體內部複雜結構，一般要繪製_______來表達。(A)輔助視圖 (B)剖視圖 (C)透視圖 (D)協試圖

46.圖 7 箭頭之前視圖，何者正確?(A) (B)(C)(D)圖

47.請依圖 8 立體圖的前視圖與右視圖，選擇正確的俯視圖?(A) (B) (C) (D)

48.請依圖 9 所示的平面視圖，選擇其正確的立體圖?
?(A)(B) (C)(D)

49.假如一個平面的正投影是一條直線，則此平面與投影面成(A)垂直 (B)斜插 (C)平行 (D)相交

50.依建築技術規則規定：基地應與建築線相連接，其連接部份之最小長度應在___________幾公尺以上。(A)1 (B)2 (C)3 (D)4
