108年 - 108 全國高級中等學校學生技藝競賽考試_工業類:模具#138787

1.油壓沖床是將油壓入油壓缸內，使活塞上下往復而牽引滑座上下運動，下列有關油壓沖床的特徵，哪一項不正確? (A)不發生超負荷現象 (B)滑塊移動過程任何位置之壓力不變 (C)下死點位置易確定，適合剪切加工 (D)可自由選擇長短行程

2.沖壓模具中在一些限制條件下無法使用直接導引法，因而使用在帶料的廢邊料上沖孔而後導引之間接導引法，下列哪一項料片條件不需要使用間接導引法? (A)無孔的沖片 (B)兩孔距離較遠 (C)孔太小 (D)孔的公差太小

3.一般較深之成形品，如深筒形的塑膠成品，常用那一種塑模澆口設計可以快速完成製品之成形？ (A)膜狀澆口 (B)潛入澆口 (C)直接澆口 (D)扇形澆口

4.塑膠射出成形機之中心必須與塑膠模具中之哪一項對齊？ (A)豎澆道中心 (B)模具中心 (C)成品中心 (D)頂出孔中心

5.下列有關砂輪磨料的選擇何者正確？ (A)磨削淬火後的模具鋼材，宜選用硬結合度之砂輪 (B)軟材料之磨削，應選用粒度號數小之砂輪 (C)研磨碳化鎢刀具應選用白色氧化鋁磨料砂輪 (D)粗磨削時，宜選用粒度較小的砂輪

6.具有下列那一項特性之塑膠原料適合以無澆道方式成形？ (A)熱變形溫度低 (B)熱傳導速率低 (C)比熱高 (D)低溫時也容易流動

7.有關塑膠射出模具中橫澆道之設置，下列敘述何者正確？ (A)截面積應愈小愈好，以利送料 (B)橫截面形狀以圓形最佳 (C)橫澆道長度應盡量增加，以容納更多塑料 (D)梯形截面橫澆道因為加工困難，幾乎不採用

8.由鐵碳平衡圖來看，亞共析鋼(含碳量低於0.8%)在常溫下的組織通常為 (A)肥粒鐵(α)+沃斯田鐵(γ) (B)沃斯田鐵(γ)+波來鐵(P) (C)肥粒鐵(α)+波來鐵(P) (D)波來鐵(P)+雪明碳鐵

9.下列有關銑床加工之逆銑法與順銑法的敘述何者正確? (A)順銑法是工件進給方向與銑刀迴轉方向相反 (B)逆銑法適於精切削 (C)逆銑法加工面粗糙度較差 (D)順銑法較易產生振動

10.欲引伸成形一個厚度1mm、圓筒直徑20mm、圓筒高度15mm，且角隅半徑1mm之杯狀成品，若以面積法求得之毛胚料直徑約為 (A)30 (B)34 (C)40 (D)50 mm

11.以熱固性塑膠製造面積較大、凹凸較深的電器用品的外殼時，以下列何種成形方法最適當? (A)壓縮模成形 (B)滾軋成形 (C)擠出成形 (D)吹製成形

12.設一銑刀直徑為80mm，齒數為6齒，以切削碳鋼工件查得應使用之銑削速度為60m/min，且設每齒進刀量為0.2mm，則每分鐘進刀量為 (A)128mm (B)195mm (C)234mm (D)286mm

13.模具上欲加工一個6H7之孔，則下列關於「6H7」所表達的意義何者有誤? (A)基軸制 (B)7級公差 (C)加工時鑽孔的尺寸為5.8mm (D)孔徑6mm

14.在進行彎曲加工時，有關V型彎曲之彈回角度控制下列方式何者有誤? (A)將下模製成圓弧 (B)應用托板方式 (C)增加沖頭沖壓的面積 (D)減小沖頭角度

15.在進行沖剪加工時，通常沖剪軟金屬材料時，料片斷面中何者較小? (A)毛邊 (B)撕裂面 (C)剪斷面 (D)擠壓面

16.沖壓模具之下模座主要功能係做為下模各模板固定用，並承受下模所受之沖壓力量，一般採用何種材料製作? (A)不銹鋼 (B)鎢鋼 (C)機械構造用鋼 (D)鈦合金

17.放電加工廣泛的使用於製作模具，下列有關放電加工的敘述何者不正確? (A)加工速度慢，不適合大量生產 (B)加工較脆或較薄的工件也不虞破裂 (C)可以獲得良好的精密度 (D)工件不需要是良導電體也可以加工

18.在CNC銑床的加工程式中，代表準備機能及輔助機能的程式指令與機能何者正確? (A)G01: 快速移位 (B)G02: 逆時鐘圓弧切削 (C)M02: 主軸正轉 (D)M05: 主軸停止

19.下列何者不是線切割放電加工經常使用的電極材料? (A)鋁合金 (B)銅 (C)石墨 (D)銅鎢合金

20.下列有關彎形加工的敘述，哪一個選項正確? (A)彎形模具之沖彎力，依工件厚度增加而降低 (B)材料厚度愈厚，則彎形後的回彈量就愈大 (C)V形彎曲成形時，彎曲半徑愈大，回彈量愈大 (D)彎形模具之模具底部最易磨損

21.下列有關沖剪模具間隙過大對料片斷面的影響，何者不正確? (A)剪斷面較正確間隙大 (B)擠壓面的模輥，要比正確間隙大 (C)撕斷面、傾斜角比正確間隙時大 (D)毛邊較正確間隙大

22.欲在板厚1.5mm之鋁合金上沖製每邊長為20mm之正方形孔時，若鋁合金之抗剪強度為18kg/mm2，則所需之剪斷切削力為 (A)596 (B)1143 (C)1504 (D)2160 kg

23.下列何者屬於熱塑性塑膠? (A)酚類塑膠 (B)尿素樹脂 (C)聚苯乙烯 (D)三聚氰胺

24.下列何者不是塑膠射出模具中的點狀澆口的優點? (A)適合多型腔之成形 (B)成形品上殘留澆口痕跡小 (C)澆口位置的選定較沒有限制 (D)只需要較低之射出壓力

25.下列有關熱塑性塑膠之敘述，何者正確? (A)線狀分子集合體在高溫時分子間可以做比較自由的運動 (B)分子呈網狀結構的聚合物 (C)分子與分子間不易發生相互運動 (D)經固化後，再連續受熱不再軟化

26.沖壓模具刃口產生磨損的主要原因是 (A)工件材質太軟 (B)沖床作用力量太大 (C)工件材料太薄 (D)沖剪間隙不正確

27.下列關於塑膠材料壓縮加工方法的缺點，下列哪一項不正確? (A)需使用高強度的模具材料 (B)需要高度的潤滑 (C)模具壽命短 (D)材料利用率低

28.沖剪模具之下模塊在設計時，較大型或複雜形狀刀口，通常將下模塊適當分割成若干塊以便加工。下列關於分割下模塊的注意事項何者為非? (A)分割處最好要形成銳角 (B)分割線要做適當選擇 (C)如刀口有局部凹凸之處，應做插入件 (D)可採用鍵固定使分割點一致

29.下列何者不是選擇沖模用模具鋼主要考量的材料特性？ (A)淬火變形要小 (B)淬火後的硬度要高 (C)耐磨耗性要高 (D)延展性要佳

30.適合應用於鋁、鎂合金壓鑄模材料之熱作模具鋼為 (A)SKD61 (B)SKD11 (C)SKH3 (D)SUS304

31.塑膠模之三板模具結構主要是在二板模具中加入一塊 (A)固定側模板 (B)澆道脫料板 (C)活動側模板 (D)承板

32.連續沖模中，料條在進給中之定位，以何者為主？ (A)定位銷 (B)導料板 (C)先導桿 (D)止檔

33.塑膠射出模模具上用以使固定側與可動側配合定位的是 (A)承板與間隔塊 (B)裝置板與固定板 (C)導銷與襯套 (D)心型與模仁

34.沖剪模具中製作角間隙的目的是 (A)加工容易 (B)沖頭與模具容易配合 (C)減少沖頭摩擦 (D)使沖剪工件容易落下

35.模具材料通常須經熱處理以獲得適當之硬度與韌性，一般須進行 (A)淬火 (B)退火 (C)淬火後回火 (D)正常化

36.熔融的塑料流入分模面會造成塑膠射出成形製品產生毛邊，其主要的原因可能為 (A)材料的流動性太快 (B)射出壓力不足 (C)鎖模力太大 (D)射出速度太慢

37.下列有關塑膠模具的相關敘述，何者不正確？ (A)塑膠產品氣泡之產生其主要的原因是可能塑料乾燥不足 (B)塑膠模具溫度應冷卻到常溫才能開模 (C)塑膠成品原則上是以不做後加工處理 (D)模溫高低會影響塑料的流動性

38.在二板式塑膠模具閉合時，具備帶動頂出板將頂出銷推回正確位置，防止頂出銷碰觸到型腔的零件為 (A)定位銷 (B)復歸銷 (C)間隔板 (D)復歸彈簧

39.如圖1之沖剪壓力與剪切過程，在C-D點之間，材料承受的變形行為屬於 (A)收縮變形 (B)塑性變形 (C)彈性變形 (D)剪斷變形

40.下列哪一個材料經剪斷後，其剪斷面之擠壓面、剪斷面與毛邊均較大? (A)鋁合金 (B)工具鋼 (C)中碳鋼 (D)灰口鑄鐵

41.如圖2為引伸加工時，材料在模具內變化情形示意圖，有關各部位之受力情形，下列敘述何者正確?
(A)A-B部位圓周方向受到壓應力，半徑方向受拉應力 (B)B-C部位單純受拉應力作用 (C)C-D部位承受軸向壓應力作用 (D)D-E部位單純受沖頭的彎曲應力作用

42.當引伸加工一直壁圓筒件時，板厚增加最多之截面處是在 (A)底部與筒壁部交接之圓角處 (B)直壁部份 (C)凸緣部位 (D)筒底部份

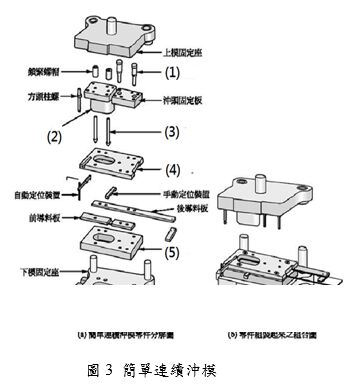

43.圖3的簡單連續沖模中，編號(4)零件的功能為
(A)將帶料精確導正後再加工 (B)剝料、退料之功能 (C)模具裝配定位 (D)固定上模板的作用

44.沖剪模具中的哪一個零件，可以不需要經過熱處理，選用的材料以易於加工、低成本為原則? (A)剝料板 (B)導柱及櫬套 (C)沖頭 (D)下模板

45.沖壓模具中，用以支持和導引料條沿著一定方向進料，並控制在適當位置的零件為 (A)定位鉤 (B)先導桿 (C)導料板 (D)脫料板

46.下列有關塑膠模具中脫模阻力與頂出銷位置的設計，何者正確? (A)頂出銷位置應選在脫模阻力小之處，較容易脫模 (B)杯子、盒子等成形品的側壁是脫模阻力最小處 (C)若在內面設頂出銷時，宜在接近側壁的位置 (D)頂出時利用成形品轂或肋的底部是最不理想的位置

47.通常三板式塑膠模具開模時，各模板間會有三個部位分開，不包括下列哪一個部位? (A)澆道脫料板與固定側固定板間分開使澆道脫模 (B)取出澆道的分模面 (C)可動側模板與可動側固定板分開以使成品掉落 (D)取出成形品的分模面

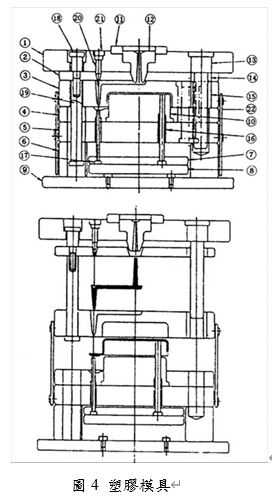

48.參考圖4之塑膠射出模具，編號(3)之模板稱為
(A)固定側型模板 (B)可動側型模板 (C)澆道脫料板 (D)可動側固定板

49.參考圖4之塑膠模具，編號零件的功能為
(A)固定模板的位置 (B)支撐定位環使澆口與模穴對準 (C)在模具開閉時做引導定位用 (D)開模時將澆道與成品分離

50.參考圖4之三板式塑膠模具，下列有關各數字所代表的零件名稱，何者正確?
(A)13—頂出銷 (B)16—支承銷 (C)4—可動側型模板 (D)8-可動側固定板
