108年 - 108 全國高級中等學校學生技藝競賽考試_工業類:電腦輔助機械製圖#139135

二、6 至10 題請依圖示之正投影視圖選擇所缺之正確視圖，並於下方空格徒手畫等角立體圖(隱藏線需繪出)，並請依右上角圖示方向繪製。(每題選擇部分2分，徒手畫部分4分，共30分)
(請用鉛筆、尺、橡皮擦作答，否則不記分)
6.( )(A)(B)(C)(D)

7.( )(A)(B)(C)(D)

8.( )(A)(B)(C)(D)

9.( )(A)(B)(C)(D)

10.( )(A)(B)(C)(D)

11、( )下圖中ab 線段通過那些象限？(A)I、II、III(B)II、III、IV(C)III、IV、I(D)IV、I、II

12、( )請問下圖之幾何公差箭頭標註位置係針對那一段之幾何形態而言？(A)ab(B)bc(C)abc(D)須依幾何公差的符號決定

13、( )左圖表面織構符號的文字敘述為(A)APA Rz 0.4(B)MRR Rz 0.4(C)NMR Rz 0.4(D)RMR Rz 0.4

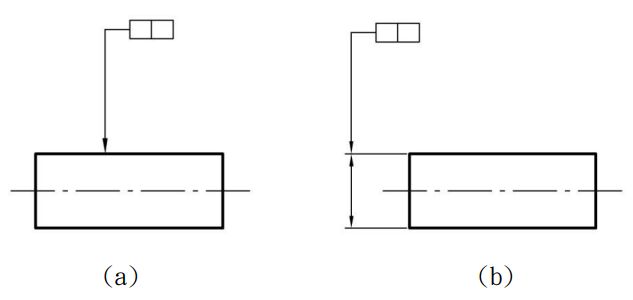

14、( )請問下面圖(a)與圖(b)之幾何公差箭頭標註位置，下列敘述何者正確？(A)圖(a)係針對輪廓線或中心軸線之幾何形態而言(B)圖(b)係針對輪廓線或中心軸線之幾何形態而言(C)圖(a)係對中心軸線或中心平面之幾何形態而言(D)圖(b)係對中心軸線或中心平面之幾何形態而言

15、( )檢測左圖表面織構符號所標註之表面粗糙度，在均勻各部位取樣，共取樣25個，請問測量值大於0.4m的取樣，允許最多幾個即為合格(A)2個(B)3個(C)4個(D)5個

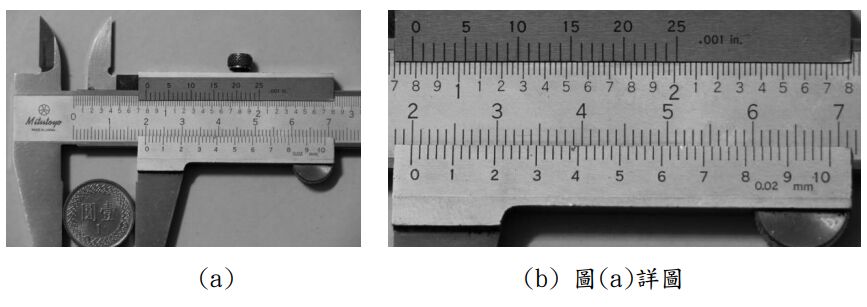

16、( )下圖壹圓硬幣直徑為何？
(A)19.90mm(B)19.96mm(C)20.00mm(D)20.09mm

17、( )電腦程式著作財產權之存續期限為(A)著作公開發表後30年(B)著作公開發表後50年(C)著作人之生存期間及其死亡後30年(D)著作人之生存期間及其死亡後50年

18、( )機件之大徑為50，小徑為40，錐度為1：8，若其錐度公差為±0.0002，則此錐度允許之公差為(A)0.08(B)0.016(C)0.032(D)0.064

19、( )左圖內邊緣之讓切及其尺度示意圖為(A)(B)(C)(D)

20、( )一組配合件，若孔之尺度為軸之尺度為，其最大干涉量為(A)0.035(B)0.048(C)0.056(D)0.069

21、( )下圖表面織構符號何者標示錯誤？(A)(B)(C)(D)

22、( )下列何種類型的不銹鋼屬無磁性？(A)沃斯田鐵型(B)肥粒鐵型(C)麻田散鐵型(D)以上皆非

23、( )幾何公差中，限制平行度或垂直度時，亦同時限定了該平面之(A)真直度(B)真平度(C)真圓度(D)位置度誤差

24、( )兩擺線齒輪嚙合時，其壓力角為(A)恆定不變(B)由大變小(C)由小變大(D)由大變小，而後由小變大

25、( )洛氏C硬度(HRc)試驗所用的壓痕器為(A)120°金剛石圓錐(B)136°金剛石四角錐(C)1/16鋼球(D)10mm 鋼球

26、( )電氣設備裝有地線之目的為(A)防止電擊(B)防止火災及爆炸(C)啟動保護設備(D)以上皆是

27、( )含碳量在0.2%以下之低碳鋼的表面硬化一般使用(A)低溫回火(B)火焰加熱硬化法(C)滲碳法(D)感應電熱硬化法

28、( )一對嚙合齒輪當模數2，齒數為40齒及60齒，中心距離為？(A)50(B)100(C)150(D)200

29、( )下圖表示工廠鉚接，單邊錐坑孔，遠邊錐坑其鉚釘孔符號為(A)(B)(C)(D)

30、( )電器設備所引起之火災是屬於那一類火災？(A)A類(B)B類(C)C類(D)D類

一、1 至5 題請依左邊之正投影視圖徒手畫等角立體圖(隱藏線需繪出)，並請依右上角圖示方向繪製。(每題4分，共20分)
(請用鉛筆、尺、橡皮擦作答，否則不記分)
1.

2.

3.

4.

5.
