108年 - 108 地方政府特種考試_三等_電力工程、電子工程：電子學#81356

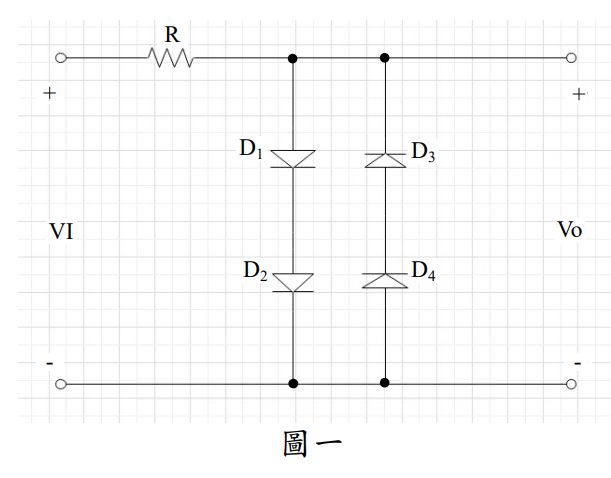

一、如圖一，假設所有二極體在 0.5 V 時開始導通，同時其導通電流在 1 mA
和 1 mA 以上的二極體壓降固定在 0.7 V，請畫出 Vo-VI 圖（輸出-輸入特性圖） 。（20 分）

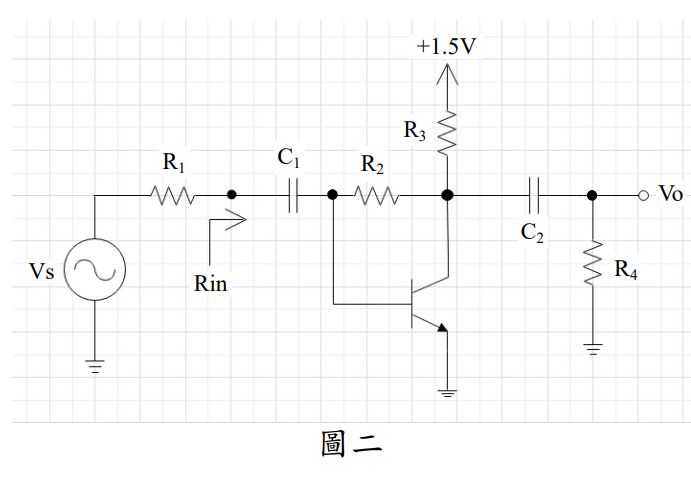

二、如圖二，R1=R4=1 kΩ，R2=60 kΩ，R3=2 kΩ，β=200，Cµ=0.8 PF，fT=600 MHz，C1=∞，C2=∞，在直流偏壓之工作點 V_BE=0.7 V，求 gm =？（5 分）rπ=？
（5 分）總增益（overall gain at midband）Gv=Vo/Vs=？（5 分）3dB 點f H=？（5 分）

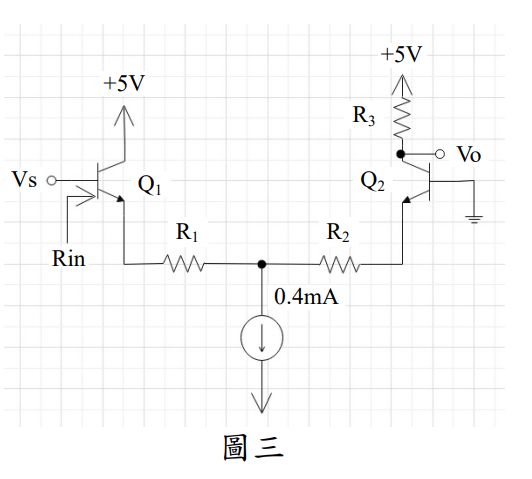

三、如圖三，Q1、Q2 之 β=150，其中 R1=R2=200 Ω，R3=15 kΩ，求 Rin=？（10 分）

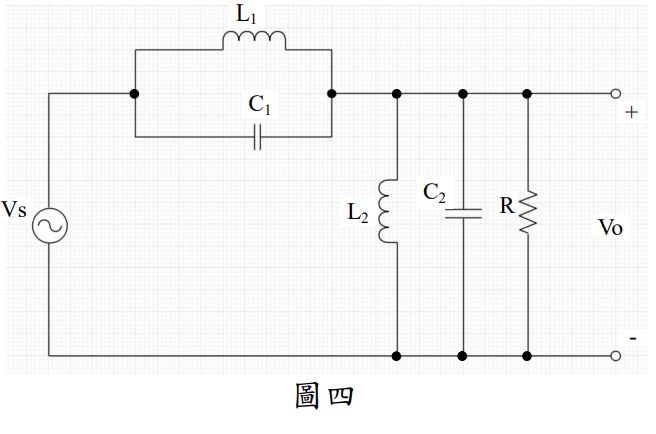

四、圖四為通用缺口式濾波器之電路圖，此電路若要調整組成低通缺口式濾
波器（Low Pass Notch，LPN），其 L、C元件之關係為何？（20 分）

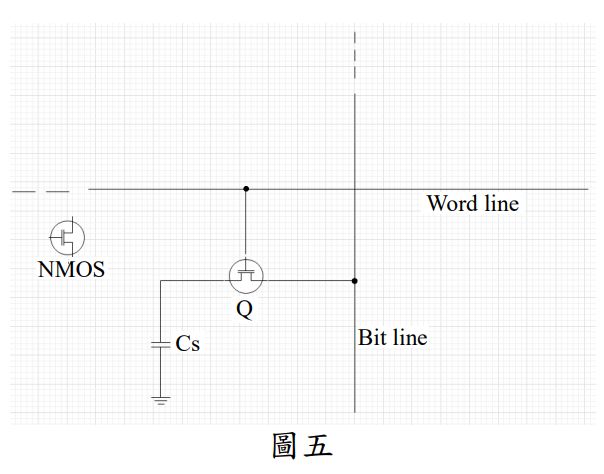

五、圖五為單一電晶體 DRAM（one-transistor DRAM）單元 單元（cell），請說明
此單元在讀取 0、1 資料的工作原理（假設 Bit line capactiance 為 C_B）？
（20 分）
