108年 - 108 專技高考_水土保持技師：水土保持工程#80722

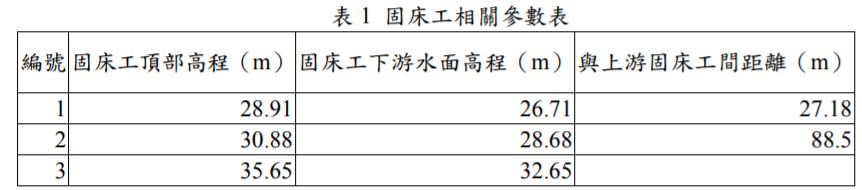

二、有一條由下游往上游分別為 1、2、3 號固床工的野溪河段，其頂部高程 和距離如表 1 所示。其中，2 號和 3 號固床工間有水流通過，雖然不沖 不淤，但僅有 10cm 水深；2 號固床工下游有一小段 20 cm 水深河床，接 著往下游就出現河床淤積、斷流現象。如果這條野溪河寬是 30 m，兩側 護岸邊坡坡度（豎橫比）是 1：0.3 的梯形斷面，河床與河岸曼寧粗糙係 數為 0.025。如果在同樣流量條件下要維持 20 cm 生態水深時，則下切 增加矩形溢流口的 2 號固床工，在不考慮出水高情況下，溢流口寬度為 多少？（15 分）如果 1 號固床工維持原來單一斷面時，則頂部高程需要 削去多少 m？（10 分）

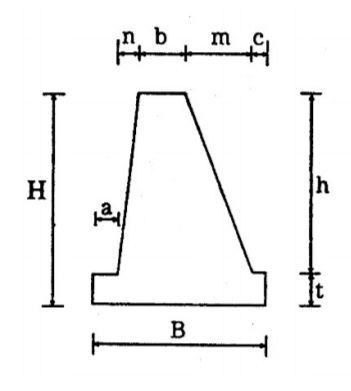

四、如下示意圖，有一半重力式擋土牆，牆後為水平地面，經計算土壓力作 用於牆面的角度為自水平起算 24.64°，庫倫（Coulomb）主動土壓力係 數為 0.33；郎金（Rankine）被動土壓力係數 3.69。其中，相關參數： 高度 H:4 m, h:3.7 m, t:0.3 m, a:0.5 m, n:0.5 m, b:0.3 m, m:0.3 m, c:0.02 m, B:1.62 m。回填土單位重：1.8 t/m³；摩擦角：30°，基礎土單位重：1.9 t/m3； 摩擦角：35°，混凝土單位重：2.35 t/m³，混凝土強度：210 kg/cm²，鋼 筋允許應力：1,400 kg/cm²，基礎容許承載壓力：25 t/m²，基礎土壤與 混凝土間摩擦角：35°。請就滑動、傾倒和基礎壓力等，進行安定檢討 並計算鋼筋數量。（25 分）
