108年 - 108 專技高考_水土保持技師：測量學（包括平面測量、地形測量與航照判釋）#80733

科目：測量學(概要、大意) | 年份：108年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：測量學(概要、大意)

選擇題 (0)

申論題 (9)

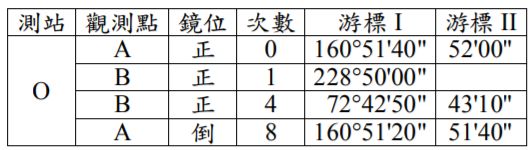

一、水平角測量採單角複測法，觀測角度如下表，試求該水平角∠AOB 之角度？（10 分）（須詳列解答過程）

二、已知導線點 A（N = 6866.978, E=9335.456）和導線點 B（N = 6357.866, E = 9428.212），待放樣點 C（N = 6371.350, E = 9468.546），將電子測距經緯儀設站在導線點 B，後視照準導線點 A，再放樣到 C 點，試詳述使用電子測距經緯儀，後視照準 A 點和放樣 C 點之作業程序與步驟。（15 分）

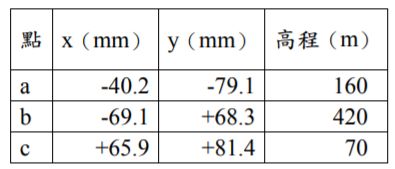

三、垂直像片上有三個地面點 A、B、C 之像點 a、b、c。此三個像點之高程與像片坐標如下表所示，若該像片之焦距為 300.15^mm，航高為 3,200mm，試求地面點 AB、BC 及 CA 之距離。（20 分）

(1)切線長 T、曲線長 L、長弦 C、矢距 E、中距 M 之值為何?

⑵曲線起點 B.C.、曲線中點M.C.、曲線終點 E.C.之樁號與坐標為何?

⑶路寬 W 為 20^m，樁號2 ^K+ 400 左邊界、右邊界和中心樁之坐標為何？

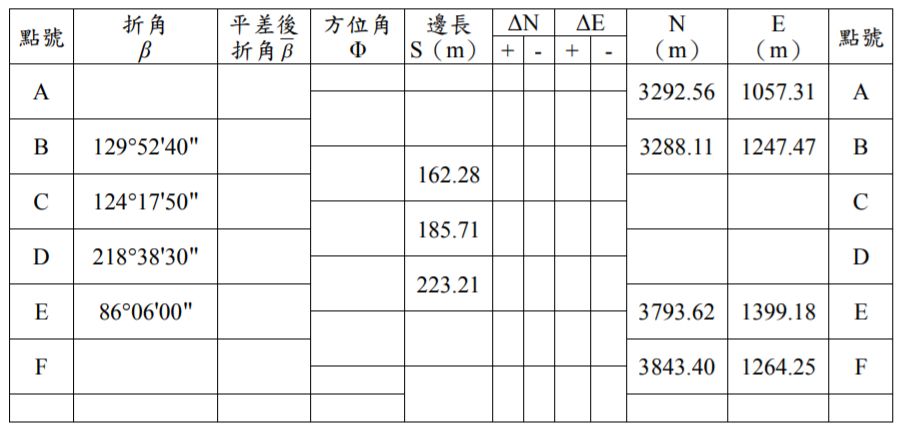

⑴方位角閉合差之計算及平差後折角為何?

⑵縱距閉合差、橫距閉合差、閉合差與閉合比之值為何?

⑶平差後 C 點與 D 點之坐標值為何？（10 分）
