108年 - 108-1 技術士技能檢定學科測試試題-乙級：07400 配電電纜裝修#80042

科目：技檢◆配電電纜裝修-乙級 | 年份：108年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電電纜裝修-乙級

選擇題 (80)

1. 熱縮型高壓電纜直線接頭熱縮套管，熱縮時應從(A)中央朝向兩端(B)左端朝右端(C)右端向左端(D)兩 端向中央。
2. 高壓電纜中「緊急事故時使用溫度」最低者為(A)PE 電纜(B)EP 橡膠電(C)BN 電纜(D)交連 PE 電纜。

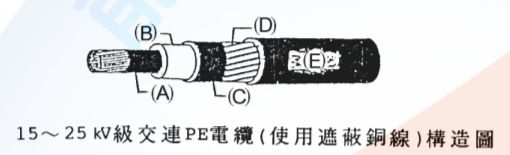

3. 下圖係 15～25kV 級交連 PE 電纜構造圖，圖中 D 為(A)遮蔽銅線兼作中性線(B)絕緣體(C)外半導體(D) 內外半導體。5dbba6a01f3b2.jpg
4. 下列哪一種氣體較易造成臭氧層被嚴重的破壞？(A)二氧化碳(B)氟氯碳化物(C)二氧化硫(D)氮氧化合 物。
5. 依職業安全衛生教育訓練規則規定，新僱勞工所接受之一般安全衛生教育訓練，不得少於幾小時？ (A)1(B)3(C)0.5(D)2。
6. 有關觸電的處理方式，下列敘述何者錯誤？(A)把電源開關關閉(B)應立刻將觸電者拉離現場(C)通知 救護人員(D)使用絕緣的裝備來移除電源。

7. 配電圖資內 5dbba6b692211.jpg符號，係表示(A)地下涵洞(B)高壓人孔(C)高壓手孔(D)低壓手孔。

8. 兩具組配電站台腳柱兩側應安裝之塑膠肘管數：(A)6 吋-1，5 吋-1(B)6 吋-3，5 吋-1(C)6 吋-2，5 吋2(D)6 吋-1，5 吋-3。
9. 有關延長線及電線的使用，下列敘述何者錯誤？(A)使用老舊之延長線，容易造成短路、漏電或觸 電等危險情形，應立即更換(B)使用中之延長線如有異味產生，屬正常現象不須理會(C)拔下延長線 插頭時，應手握插頭取下(D)應避開火源，以免外覆塑膠熔解，致使用時造成短路。
10. 下列何者非屬防止搬運事故之一般原則？(A)以機械代替人力(B)採取適當之搬運方法(C)儘量增加搬 運距離(D)以機動車輛搬運。
11. 溫室氣體減量及管理法所稱主管機關，在中央為下列何單位？(A)行政院環境保護署(B)經濟部能源 局(C)衛生福利部(D)國家發展委員會。
12. 預鑄型直線接頭 25kV 500MCM 處理時，兩邊電纜遮蔽銅線相連接應使用(A)壓接端子(B)H 型壓接 套管(C)紮線(D)C 型壓接套管。
13. 於 R－L－C 並聯電路，若頻率小於共振頻率時，則該電路成(A)不一定(B)電感性(C)電阻性(D)電容性。
14. 塑膠管銜接時，除應將銜接處內、外面擦拭乾淨外並應塗抹膠合劑，其塗抹要領為(A)無特殊規定 (B)均勻塗抹後稍待揮發成膠狀時迅速接上(C)塗後即迅速接上(D)塗得越多越好。
15. 電力電纜拉入人孔後，未即予接頭處理時，其末端須施予(A)防水處理(B)防水處理後放置底部(C)防 水處理放置預留管內(D)防水處理後固定於固定架頂部。
16. 高壓電纜直線接頭之最大軸向電應力是在(A)遮蔽層接續處(B)內半導體接續處(C)導體接續處(D)外半 導體接續處。
17. 於 22.8kV 線路裝置新亭置式變壓器時，應(A)熔絲應降一級使用，分接頭不用調整(B)熔絲應升一級 使用，分接頭不用調整(C)熔絲應降一級使用，分接頭應調高為 13.8kV(D)熔絲不用更換，分接頭應 調為 13.8KV。
18. 高壓銅電纜芯線應使用(A)軟銅線(B)鍍錫硬銅線(C)半硬銅線(D)硬銅線。
19. 以手將消弧棒鎖入 1/C 25kV ＃1 AWG 預鑄型肘型端頭之壓接端子後，須以 L 型扳手確實旋緊， 108 配電電纜裝修 乙 4-2(序 001) 直至該扳手彎曲幾度為止？(A)180(B)90(C)270(D)360。
20. 依建築技術規則規定須裝設火警自動警報設備之建築物，其配電場(室)之火警自動警報設備(A)未特 別規定(B)可併入大樓設備(C)不需裝設(D)須裝設專用回路。
21. 為利管路排水，正常情形下應保持坡度為(A)3.5/1000(B)4.5/1000(C)2.5/1000(D)1.5/1000。
22. 電纜接頭施工中塗抹矽脂膏之主要作用為(A)潤滑(B)防水份(C)潤滑及絕緣(D)絕緣。
23. 解決台灣水荒(缺水)問題的無效對策是(A)積極推動全民體育運動(B)興建水庫、蓄洪(豐)濟枯(C)全面 節約用水(D)水資源重複利用，海水淡化…等。
24. 下列何種開發行為若對環境有不良影響之虞者，應實施環境影響評估：A.開發科學園區；B.新建 捷運工程；C.採礦。(A)ABC(B)AB(C)AC(D)BC。
25. 公司發給每人一台平板電腦提供業務上使用，但是發現根本很少再使用，為了讓它有效的利用， 所以將它拿回家給親人使用，這樣的行為是(A)不可以的，因為這是公司的財產，不能私用(B)可以 的，因為，反正如果放在那裡不用它，是浪費資源的(C)不可以的，因為使用年限未到，如果年限 到報廢了，便可以拿回家(D)可以的，這樣就不用花錢買。
26. 同容量之電容器 4 個串聯連接時，其總電容量為單一容量多少倍？(A)1/3(B)1(C)1/2(D)1/4。
27. 1/C 25kV ＃1 AWG 預鑄型肘型端頭，於完成肘型端頭與電纜連接之外層綁紮後，應取一條遮蔽銅 線，一端接於電纜之遮蔽銅線，一端接於肘型端頭之接地眼並綁紮幾匝？(A)5(B)1(C)6(D)3。
28. 一位職場新鮮人剛進公司時，良好的工作態度是(A)多打聽哪一個部門比較輕鬆，升遷機會較多(B) 多觀察、多學習，了解企業文化和價值觀(C)多探聽哪一個公司在找人，隨時準備跳槽走人(D)多遊 走各部門認識同事，建立自己的小圈圈。
29. 測試高壓電纜絕緣電阻，應使用高阻計之電壓規格為(A)500 伏特(B)5000 伏特(C)1000 伏特(D)2000 伏 特。
30. 高壓交連 PE 電纜 15kV 及 25kV 500MCM 其構造上不同者為(A)外半導體厚度(B)絕緣厚度(C)內半導 體厚度(D)導體截面積。
31. 高壓單芯交連 PE 電纜終端接頭處理，於剝除外半導體時，縱切面每片寬不得大於(A)20mm(B)25m m(C)30mm(D)15mm。

32. 單相交流二線式線路之電壓降是(A)△E＝(5dbba6e2b6119.jpg /2) I (Rcosθ+Xsinθ)(B)△E＝ 5dbba6f667f7e.jpgI (Rcosθ+Xsin θ)(C)△E＝(1/2) I (Rcosθ+Xsinθ)(D)△E＝I (Rcosθ+Xsinθ)。

33. 台電使用三具單相變壓器組合供 3 5dbba71f9f39f.jpg4W 220/380V 用電時，其接線須採(A)Y－Y 接線一次中性點接 地(B)△－Y 接線(C)Y－Y 接線一、二次中性點共同接地(D)△－△接線。

34. 管路施工於回填中至管溝深度小於多少公尺時，由擋土支撐作業主管視土質情況，決定拆除擋土 設備之時機？(A)3(B)2(C)2.5(D)1.5。
35. 地下管路埋設工程在施工時，當開挖深度在多少公尺以上者應有擋土設備？(A)1.5(B)0.5(C)0.3(D)0.7。

36. 如下圖總電壓 V 為(A)I XL(B)I XC(C)I R(D)I 5dbba73c43afb.jpg。 5dbba75e756d5.jpg
37. 勞工為節省時間，在未斷電情況下清理機臺，易發生哪種危害？(A)墜落(B)捲夾感電(C)缺氧(D)崩塌。
38. 低壓三相感應電動機裝置並聯電力電容器最主要的目的是(A)防止過電壓(B)幫助電動機啟動(C)抑制 故障電流(D)減少線路電流改善功率因數。
39. 關於菸品對人體的危害的敘述，下列何者「正確」？(A)抽雪茄比抽紙菸危害還要小 (B) 吸菸者比不 吸菸者容易得肺癌(C)只要開電風扇、或是空調就可以去除二手菸(D) 只要不將菸吸入肺部，就不會 對身體造成傷害。

40. 單相二線式交流電路之有效功率為(A) 5dbba77de00a3.jpgIE cosθ(B)IE cosθ(C) 5dbba78957b08.jpg/2 IE cosθ(D)2 IE cosθ。

41. 混凝土配比表示法如 1：2：4 ，是按什麼材料之比率？(A)水泥：水：細骨料(B)水泥：水：粗骨料 (C)水：水泥：骨料(D)水泥：細骨料：粗骨料。
42. 兩只電容器各為 2μf 及 3μf 其串聯後之總容量為(A)1.2μF(B)5μF(C)3μF(D)6μF。
43. 依勞動基準法規定，主管機關或檢查機構於接獲勞工申訴事業單位違反本法及其他勞工法令規定 後，應為必要之調查，並於幾日內將處理情形，以書面通知勞工？(A)60(B)20(C)14(D)30。
44. 25kV 500MCM 電力電纜 1 條使用拉線夾拖拉，其允許最大直線長度為多少公尺？(A)60(B)182(C)21 8(D)409。
45. 「垃圾強制分類」的主要目的為：A.減少垃圾清運量 B.回收有用資源 C.回收廚餘予以再利用 D. 變賣賺錢？(A)ABC(B)ABCD(C)BCD(D)ACD。
46. 若一交流電路，其阻抗為純電阻，則電壓與電流(A)反相(B)同相(C)越前 90°(D)滯後 90°。
47. 預鑄式 25kV #1 AWG 電纜肘型端頭加裝壓接端子所需預留裸導體長度為多少公厘？(A)20(B)10(C)2 5(D)15。
48. 某離職同事請求在職員工將離職前所製作之某份文件傳送給他，請問下列回應方式何者正確？(A) 由於該項文件係由該離職員工製作，因此可以傳送文件(B)可能構成對於營業秘密之侵害，應予拒 絕並請他直接向公司提出請求(C)視彼此交情決定是否傳送文件(D)若其目的僅為保留檔案備份，便 可以傳送文件。
49. 下列何種電纜拖拉工具允許之拖拉張力最大？(A)開放式拉線夾(B)雙口式電纜拉線夾(C)單口式電纜 拉線夾(D)拉線眼。
50. 配電場(室) 之高度，除樑下部分在不影響供電設備之設置，得酌予降低外，其他空間之淨高須維 持在多少公尺以上？(A)3.0(B)2.5(C)2.0(D)1.5。
51. 配電變壓器基礎台之混凝土係採用第 28 天齡期抗壓強度不得小於(A)2000psi(B)1500psi(C)3000psi(D) 2500psi。

52. 如下圖所示 A、B、C 任意兩端之電阻為5dbba7ce12f4a.jpg(A)6Ω(B)3Ω(C)4Ω(D)9Ω。

53. 下列工具何者不是電纜敷設工具？(A)電纜引入套管(B)地下電纜滑車(C)絞盤車(D)氣體測定器。
54. 混凝土內所使用之粗骨材，應由堅硬密緻耐久潔淨之材料組成，其比重應大於(A)2(B)1(C)2.5(D)1.5。
55. 高壓交連 PE 電纜預鑄型直線接頭之兩端防水處理，以防水膠帶來回綁紮(A)1 層次(B)2 層次(C)4 層 次(D)3 層次。
56. 亭置式變壓器之壓力釋放閥，當變壓器內部壓力達到多少 psi 或熔絲熔斷時，會自動釋放壓力？(A) 6～8(B)9～11(C)1～2(D)3～5。
57. 家戶大型垃圾應由誰負責處理？(A)行政院(B)行政院環境保護署(C)內政部(D)當地政府清潔隊。
58. 屋外基礎應為密閉型，未穿線之管口應加封塞，預留基礎之電纜溝應(A)加木板覆蓋(B)加塑膠板覆 蓋(C)加水泥蓋板覆蓋(D)加鋼板覆蓋。
59. 1/C 25kV500MCM 預鑄型肘型端頭之絕緣插頭套入肘型端頭後端時，應以扭力扳手以多少呎－磅 之扭力鎖緊最適宜？(A)35(B)85(C)55(D)75。
60. 200V、20HP 直流分激電動機之效率為 74.6％，備載電流為多少？(A)100A(B)81A(C)72A(D)120A。
複選題
複選題：61. 屋內配電場所設置通風窗時，其使用百葉窗之材質，下列何者為錯誤？(A)鍍鋅鐵板(B)鍍鋅鋼板(C) 塑膠板(D)檜木板。
複選題
62. 地下配電管線埋設，混凝土管路埋設深度為何？(A)若道路主管機關有規定者依照道路主管機關規 定辦理(B)高壓管路 600 公厘以上(C)高壓管路 900 公厘以上(D)低壓管路 600 公厘以上。
複選題
63. 屋外配電場所應予(A)釘樁定界(B)位置放樣(C)夯實整平(D)預埋管路。
複選題
64. 串聯電路之共振或稱諧振時，則(A)有效功率 kW=IE(B)功率因數 PF=1(C)無效功率 kVAr＝I 2R(D)電流 與電壓同相，其值為最大。
複選題
65. 配電管路工程混凝土施工，應查驗下列哪些試驗紀錄？(A)氯離子含量(B)材料配比(C)坍度(D)混凝土 抗壓強度。
複選題
66. 25kV 500MCM 電纜以預鑄型電纜肘型端頭施工時，可用下列哪些膠帶綁紮接頭轉換器與外半導體 之接合處，以防止水分進入及滑動？(A)PVC 膠帶(B)自融性防水膠帶(C)絕緣膠膏帶(D)矽膠帶。
複選題
67. 亭置式變壓器之過載保護熔絲規格為 25A 熔絲，可使用於下列哪些場所？(A)22.8kV 系統容量為 1 67 kVA 單相變壓器(B)11.4kV 系統容量為 167 kVA 單相變壓器(C)22.8kV 系統容量為 100 kVA 單相 變壓器(D)11.4kV 系統容量為 100 kVA 單相變壓器。
複選題
68. 配電管路施工後之管溝，使用瀝青混凝土混合料回填，自拌合廠輸出時之溫度，須具有一定溫度 以上，以下何者不符合規定？(A)110℃(B)95℃(C)135℃(D)120℃。
複選題
69. 避雷器其主要功能，下列何項錯誤？(A)防止線路短路故障(B)抑制線路異常電壓(C)防止線路接地故 障(D)防止線路過載。
複選題
70. 配電管路工程之管溝挖掘深度，以下何者為施工容許差？(A)0 公分(B)10 公分(C)15 公分(D)20 公分。
複選題
71. 控制性低強度回填材料(CLSM)係由水泥飛灰、粒料(含底灰)及水按比例拌和而成，其原料可由下 列何者取得？(A)高煤灰(B)轉爐爐渣(C)全煤灰(D)電弧爐爐渣。
複選題
72. 亭置式變壓器之後援型限流熔絲係負責隔離，下列哪種事故型態？(A)一次結線對地短路(B)變壓器 一次側層間短路(C)變壓器二次側層間短路(D)二次線路短路。
複選題
73. 電纜拖車於路上行駛需有良好安全性能，故用於拖拉電纜拖車至現場之母車應有下列哪些連接設 備？(A)燈號控制引出插座(B)AC110V 電源插座(C)油箱桶(D)空壓分接頭。
複選題
74. 電纜佈設作業拖拉完成，將拉線眼(夾)退離電纜後，除在捲筒側電纜依所需預留長度切斷外，在人 孔之電纜應施作下列哪些事項？(A)施作相序記號(B)人孔中電纜應以「品」字型佈設(C)切斷之末端 即作防水處理(D)預留適當之弛度，每間隔 50 公分以束帶或紮線固定於支架。
複選題
75. 下列哪些情形須於配電場(室)、共同管道或變電所之電纜引出與引入處裝設電纜固定裝置？(A)易有 潛動情形發生之處所(B)平坦道路不受張力處(C)電纜引出入孔垂直離地或離裝置物超過 1.5 公尺以 上(D)只要有電纜引出入孔處均需裝設。
複選題
76. 某負載為 100kW、率因數為 80%，其無效功率下列表示何者正確？(A)60kW(B)6000 乏爾(C)80kVA (D)60kVAr。
複選題
77. 25kV 500MCM 電纜以預鑄型電纜肘型端頭施工時，下列哪些為裝置絕緣插頭必須施作之項目？(A) 將絕緣插頭封蓋內面拭淨及塗上潤滑膏後，用力將封蓋往絕緣插頭方向推進至卡緊為止(B)以扭力 扳手適當鎖緊絕緣插頭(C)將絕緣插頭套入肘型端頭之前端(D)將絕緣插頭套入肘型端頭之後端。
複選題
78. 施作 25kV ＃1 AWG 預張式屋外電纜終端接頭時，以壓縮器壓縮銅壓接套管過程中，須以下列哪 些項目施作方符合規定？(A)壓縮器配上 U27RT 壓縮鍵施作(B)壓縮器配上 U34RT 壓縮鍵施作(C)每 次壓縮間隔 1.6~3.2 ㎜，壓縮至壓滿壓接套管為止(D)每次壓縮旋轉 90 度。
複選題
79. 電纜敷設作業時通常須使用下列哪些設備或工具？(A)地下電纜滑車(B)電纜引導滑車架(C)電纜引入 套管(D)電纜拖車。
複選題
80. 高壓電纜敷設，其首尾兩端應作(A)防水處理(B)電壓標示(C)相序標示(D)長度標示。
