109年 - 109 交通事業鐵路升資考試_佐級晉員級_技術類（選試營建法規與結構學概要）：營建法規與結構學概要#92604

科目：升資考/佐級晉員級◆營建法規與結構學概要 | 年份：109年 | 選擇題數：0 | 申論題數：6

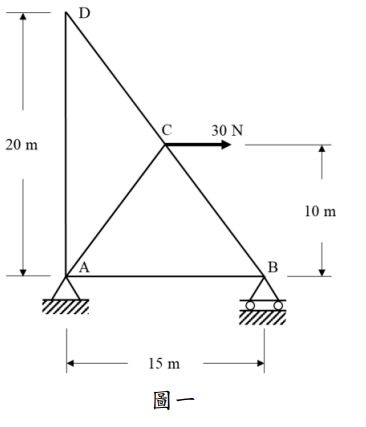

三、如圖一之桁架，各桿件之彈性模數皆為 200 GPa，桿件之截面積皆為 2.5 cm²，試用單位力法（unit load method）求出 D 點變位。（25 分）

(一)試求支承反力。（8 分）

(二)試繪製剪力圖。（8 分）

(三)試繪製彎矩圖。（9 分）
